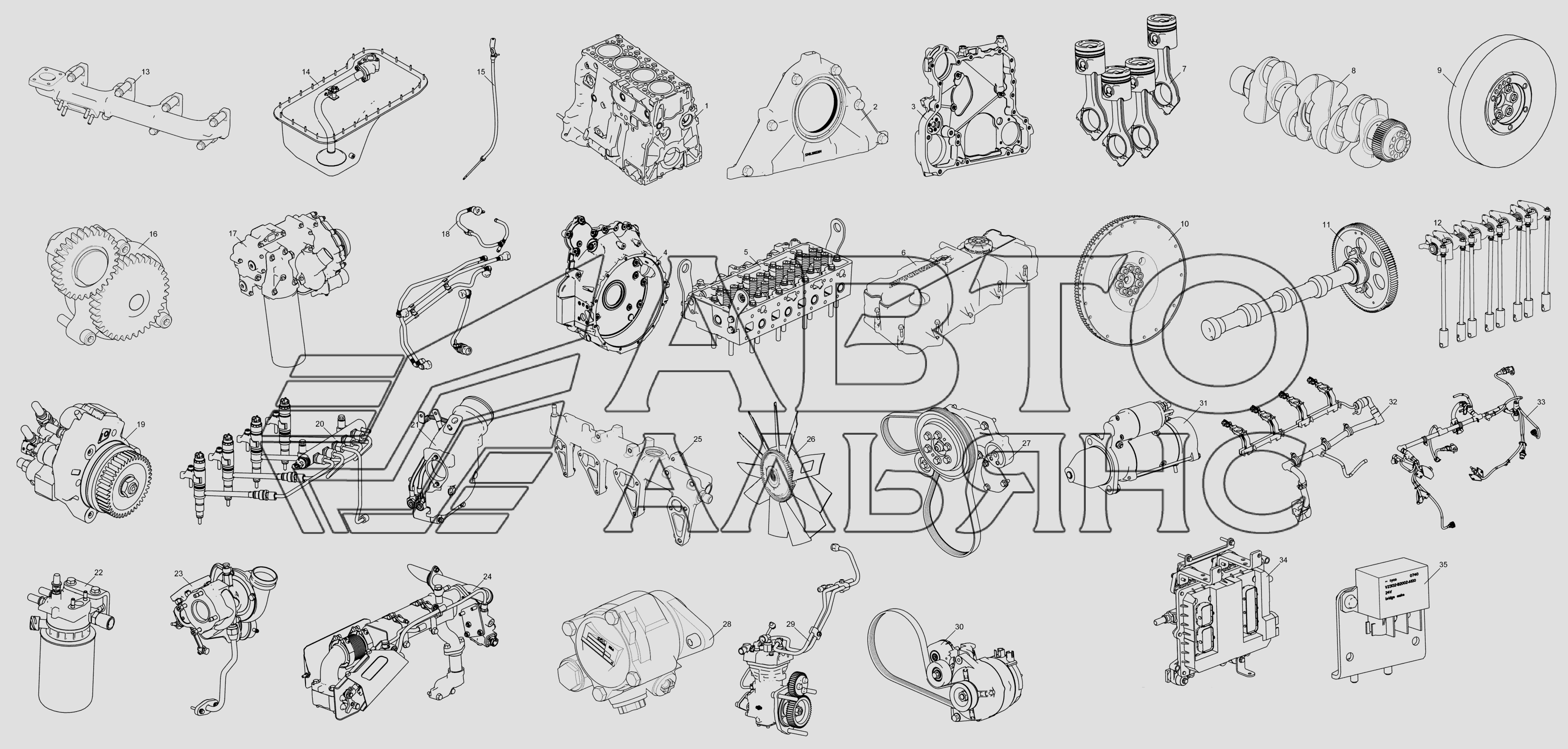

Схема деления двигателя ЯМЗ-5344-10 на сбороные единицы ЯМЗ-5344-10, 53442. Каталог 2012г.

Двигатели ЯМЗ-53442 в сборе ЯМЗ-5344-10, 53442 Схема деления двигателя ЯМЗ-53442 на сборочные единицы ЯМЗ-5344-10, 53442

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок цилиндров

Заводской номер: 5340.1002010-10 Количество на модель: 1
5340.1002010-10
1
2

Номер детали на чертеже:

2

Установка передней крышки БЦ

Заводской номер: 5340.1002249 Количество на модель: 1
5340.1002249
1
3

Номер детали на чертеже:

3

Установка корпуса шестерен

Заводской номер: 5340.1002299-10 Количество на модель: 1
5340.1002299-10
1
4

Номер детали на чертеже:

4

Установка картера маховика

Заводской номер: 5340.1002309-10 Количество на модель: 1
5340.1002309-10
1
5

Номер детали на чертеже:

5

Установка головки цилиндров

Заводской номер: 5340.1003005-10 Количество на модель: 1
5340.1003005-10
1
6

Номер детали на чертеже:

6

Установка крышки головки цилиндров

Заводской номер: 5340.1003250-10 Количество на модель: 1
5340.1003250-10
1
7

Номер детали на чертеже:

7

Установка поршневой группы

Заводской номер: 5340.1004007 Количество на модель: 1
5340.1004007
1
8

Номер детали на чертеже:

8

Установка коленчатого вала

Заводской номер: 5340.1005005 Количество на модель: 1
5340.1005005
1
9

Номер детали на чертеже:

9

Установка гасителя коленчатого вала

Заводской номер: 5340.1005050 Количество на модель: 1
5340.1005050
1
10

Номер детали на чертеже:

10

Установка маховика

Заводской номер: 5340.1005114 Количество на модель: 1
5340.1005114
1
11

Номер детали на чертеже:

11

Установка распределительного вала

Заводской номер: 5340.1006005 Количество на модель: 1
5340.1006005
1
12

Номер детали на чертеже:

12

Установка привода клапанов

Заводской номер: 5340.1007005 Количество на модель: 1
5340.1007005
1
13

Номер детали на чертеже:

13

Установка выпускного коллектора

Заводской номер: 5340.1008005 Количество на модель: 1
5340.1008005
1
14

Номер детали на чертеже:

14

Установка картера масляного

Заводской номер: 5344.1009005 Количество на модель: 1
5344.1009005
1
15

Номер детали на чертеже:

15

Установка указателя уровня масла

Заводской номер: 5342.1009045 Количество на модель: 1
5342.1009045
1
16

Номер детали на чертеже:

16

Установка насоса масляного

Заводской номер: 5340.1011005 Количество на модель: 1
5340.1011005
1
17

Номер детали на чертеже:

17

Установка сервисного модуля

Заводской номер: 5344.1013005 Количество на модель: 1
5344.1013005
1
18

Номер детали на чертеже:

18

Установка топливных трубопроводов

Заводской номер: 5340.1104005 Количество на модель: 1
5340.1104005
1
19

Номер детали на чертеже:

19

Установка ТНВД

Заводской номер: 5340.1111005 Количество на модель: 1
5340.1111005
1
20

Номер детали на чертеже:

20

Установка форсунок

Заводской номер: 5340.1112005 Количество на модель: 1
5340.1112005
1
21

Номер детали на чертеже:

21

Установка впускного тракта

Заводской номер: 5343.1115005 Количество на модель: 1
5343.1115005
1
22

Номер детали на чертеже:

22

Установка ФТОТ

Заводской номер: 5344.1117005-20 Количество на модель: 1
5344.1117005-20
1
23

Номер детали на чертеже:

23

Установка ТКР

Заводской номер: 5344.1118005 Количество на модель: 1
5344.1118005
1
24

Номер детали на чертеже:

24

Установка системы рециркуляции ОГ

Заводской номер: 5340.1213005 Количество на модель: 1
5340.1213005
1
25

Номер детали на чертеже:

25

Установка трубы распределительной

Заводской номер: 5340.1303005-10 Количество на модель: 1
5340.1303005-10
1
26

Номер детали на чертеже:

26

Установка вентилятора

Заводской номер: 5344.1308002 Количество на модель: 1
5344.1308002
1
27

Номер детали на чертеже:

27

Установка привода вентилятора

Заводской номер: 5343.1308007-10 Количество на модель: 1
5343.1308007-10
1
28

Номер детали на чертеже:

28

Установка насоса ГУР

Заводской номер: 5344.3407005 Количество на модель: 1
5344.3407005
1
29

Номер детали на чертеже:

29

Установка компрессора пневматического тормоза

Заводской номер: 5342.3509005 Количество на модель: 1
5342.3509005
1
30

Номер детали на чертеже:

30

Установка привода генератора

Заводской номер: 5340.3701001 Количество на модель: 1
5340.3701001
1
31

Номер детали на чертеже:

31

Установка стартера

Заводской номер: 5340.3708005 Количество на модель: 1
5340.3708005
1
32

Номер детали на чертеже:

32

Установка жгута форсунок

Заводской номер: 5344.3724005 Количество на модель: 1
5344.3724005
1
33

Номер детали на чертеже:

33

Установка жгута датчиков

Заводской номер: 5344.3724011 Количество на модель: 1
5344.3724011
1
34

Номер детали на чертеже:

34

Установка электронного блока управления

Заводской номер: 5340.3763005 Количество на модель: 1
5340.3763005
1
35

Номер детали на чертеже:

35

Установка реле подогревателя

Заводской номер: 5344.3770005 Количество на модель: 1
5344.3770005
1
