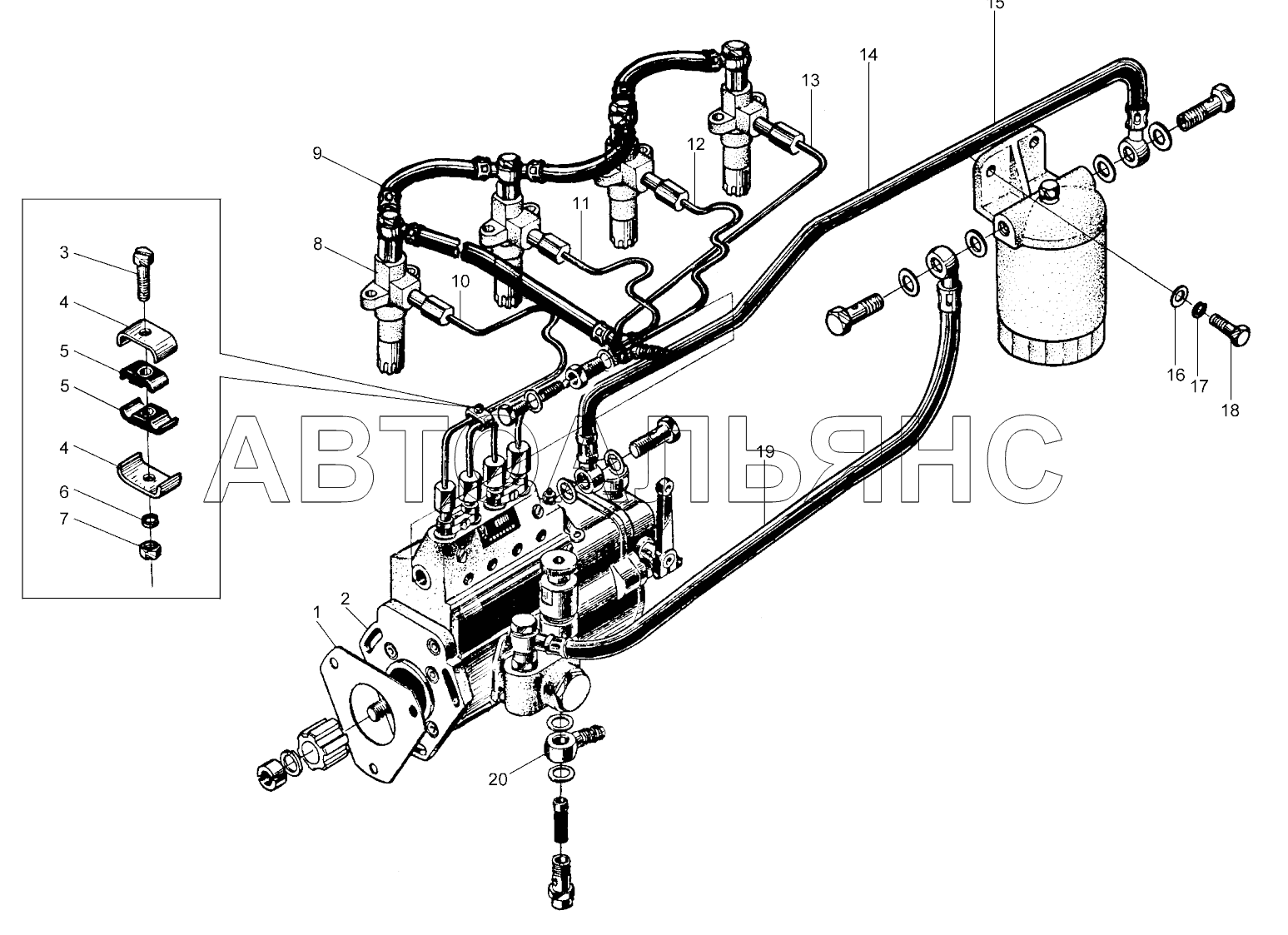

Fuel supply system assembly 490BPG. Каталог 2008г.

Cooling water pump and fan assembly 490BPG Oil filter, starting motor and charging generator assembly 490BPG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Gasket

Заводской номер: 490B-21002 Количество на модель: 1
490B-21002
1
2

Номер детали на чертеже:

2

Fuel injection pump

Заводской номер: 490B-21001 Количество на модель: 1
490B-21001
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: GB/T29-1-1988 Количество на модель: 3
GB/T29-1-1988
3
4

Номер детали на чертеже:

4

Clamp

Заводской номер: 490B-23501 Количество на модель: 6
490B-23501
6
5

Номер детали на чертеже:

5

Rubber gasket

Заводской номер: 490B-23502 Количество на модель: 6
490B-23502
6
6

Номер детали на чертеже:

6

Spring washer

Заводской номер: GB/T93-1987 Количество на модель: 3
GB/T93-1987
3
7

Номер детали на чертеже:

7

Nut

Заводской номер: GB/T6172-2000 Количество на модель: 3
GB/T6172-2000
3
8

Номер детали на чертеже:

8

Fuel injector

Заводской номер: 490B-22000 Количество на модель: 4
490B-22000
4
9

Номер детали на чертеже:

9

Injector leak-off pipe

Заводской номер: 490B-25100-2 Количество на модель: 1
490B-25100-2
1
10

Номер детали на чертеже:

10

1st cylinder high pressure fuel tube

Заводской номер: 490B-23100 Количество на модель: 1
490B-23100
1
11

Номер детали на чертеже:

11

2nd cylinder high pressure fuel tube

Заводской номер: 490B-23200 Количество на модель: 1
490B-23200
1
12

Номер детали на чертеже:

12

3rd cylinder high pressure fuel tube

Заводской номер: 490B-23300 Количество на модель: 1
490B-23300
1
13

Номер детали на чертеже:

13

4th cylinder high pressure fuel tube

Заводской номер: 490B-23400 Количество на модель: 1
490B-23400
1
14

Номер детали на чертеже:

14

Fuel supply tube from fuel filter to injection pump

Заводской номер: 490B-25200 Количество на модель: 1
490B-25200
1
15

Номер детали на чертеже:

15

Fuel filter

Заводской номер: 490B-24000A Количество на модель: 1
490B-24000A
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: GB/T97-1-1985 Количество на модель: 2
GB/T97-1-1985
2
18

Номер детали на чертеже:

18

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 2
GB/T5783-2000
2
19

Номер детали на чертеже:

19

Fuel supply tube from supply pump to fuel filter

Заводской номер: 490B-25300 Количество на модель: 1
490B-25300
1
20

Номер детали на чертеже:

20

Fuel supply pump connector

Заводской номер: 490B-25401-4 Количество на модель: 1
490B-25401-4
1
