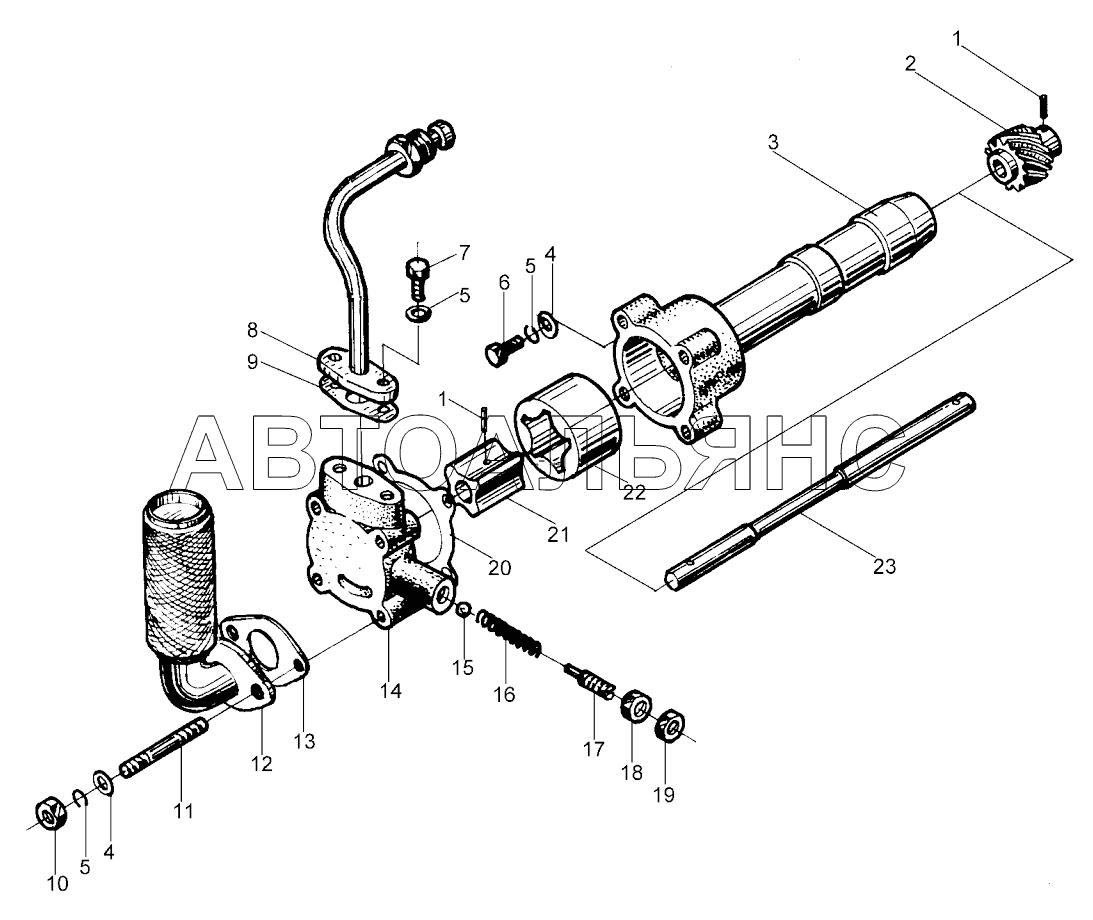

Oil pump and oil pipe assembly 490BPG. Каталог 2008г.

Cylinder head cover assembly 490BPG Cooling water pump and fan assembly 490BPG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pin

Заводской номер: 490B-31203 Количество на модель: 2
490B-31203
2
2

Номер детали на чертеже:

2

Oil pump driving gear

Заводской номер: 490B-31001 Количество на модель: 1
490B-31001
1
3

Номер детали на чертеже:

3

Oil pump housing

Заводской номер: 490B-31004 Количество на модель: 1
490B-31004
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: GB/T97-1-1985 Количество на модель: 5
GB/T97-1-1985
5
5

Номер детали на чертеже:

5

Spring washer

Заводской номер: GB/T93-1987 Количество на модель: 5
GB/T93-1987
5
6

Номер детали на чертеже:

6

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 1
GB/T5783-2000
1
8

Номер детали на чертеже:

8

Piping assembly

Заводской номер: 490B-33000 Количество на модель: 1
490B-33000
1
9

Номер детали на чертеже:

9

Gasket

Заводской номер: 490B-33005 Количество на модель: 1
490B-33005
1
10

Номер детали на чертеже:

10

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 2
GB/T6170-2000
2
11

Номер детали на чертеже:

11

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 4
GB/T5782-2000
4
12

Номер детали на чертеже:

12

Screen filter

Заводской номер: 490B-31100A Количество на модель: 1
490B-31100A
1
13

Номер детали на чертеже:

13

Oil filter gasket

Заводской номер: 490B-31006 Количество на модель: 1
490B-31006
1
14

Номер детали на чертеже:

14

Cover, oil pump

Заводской номер: 490B-31005 Количество на модель: 1
490B-31005
1
15

Номер детали на чертеже:

15

Steel ball

Заводской номер: GB/T308-1989 Количество на модель: 1
GB/T308-1989
1
16

Номер детали на чертеже:

16

Spring

Заводской номер: 490B-31003 Количество на модель: 1
490B-31003
1
17

Номер детали на чертеже:

17

Screw

Заводской номер: 490B-31002 Количество на модель: 1
490B-31002
1
18

Номер детали на чертеже:

18

Nut

Заводской номер: GB/T6171-2000 Количество на модель: 1
GB/T6171-2000
1
19

Номер детали на чертеже:

19

Nut

Заводской номер: GB/T6173-2000 Количество на модель: 1
GB/T6173-2000
1
20

Номер детали на чертеже:

20

Cover, oil pump gasket

Заводской номер: 490B-31007 Количество на модель: 1
490B-31007
1
21

Номер детали на чертеже:

21

Inner rotor

Заводской номер: 490B-31202 Количество на модель: 1
490B-31202
1
22

Номер детали на чертеже:

22

Outer rotor

Заводской номер: 490B-31008 Количество на модель: 1
490B-31008
1
23

Номер детали на чертеже:

23

Shaft of oil pump

Заводской номер: 490B-31201 Количество на модель: 1
490B-31201
1
