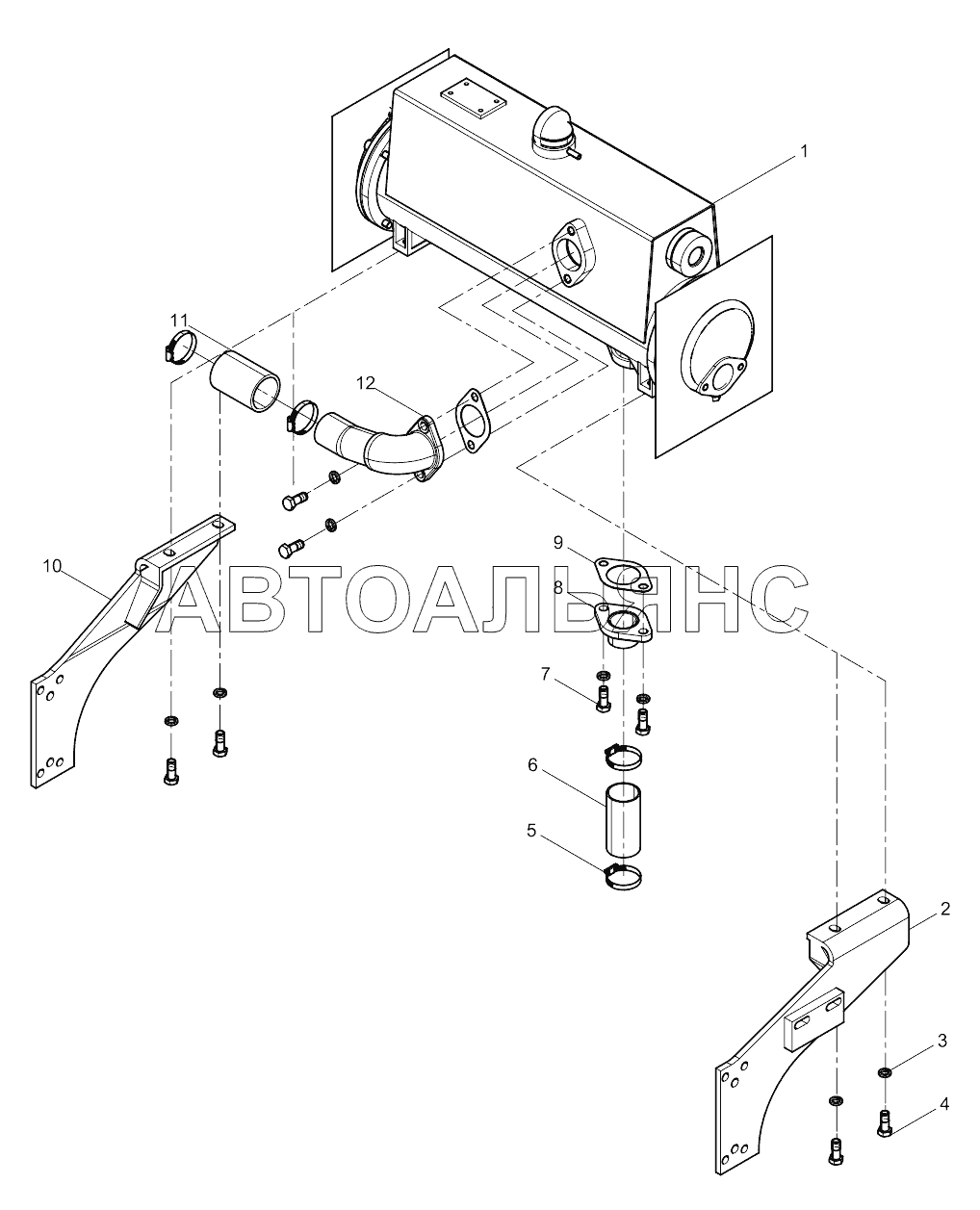

Heat exchanger assembly WD10 DHD10C0009

Intercooler assembly WD10 DHD10C0009 Heat exchanger assembly WD10 DHD10C0009

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Heat exchanger

Заводской номер: 612600140310Y Количество на модель: 1
612600140310Y
1
2

Номер детали на чертеже:

2

Left bracket

Заводской номер: 612600140216 Количество на модель: 1
612600140216
1
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 90003931142 Количество на модель: 8
90003931142
8
4

Номер детали на чертеже:

4

Болт

Заводской номер: 90003802627 Количество на модель: 4
90003802627
4
5

Номер детали на чертеже:

5

Хомут рукава

Заводской номер: 90003989308 Количество на модель: 4
90003989308
4
6

Номер детали на чертеже:

6

Резиновая труба

Заводской номер: 61000060237 Количество на модель: 1
61000060237
1
7

Номер детали на чертеже:

7

Hexagon bolt, full thread

Заводской номер: 90011270017 Количество на модель: 4
90011270017
4
8

Номер детали на чертеже:

8

Water outlet pipe

Заводской номер: 612600140023 Количество на модель: 1
612600140023
1
9

Номер детали на чертеже:

9

Gasket

Заводской номер: 612600140024 Количество на модель: 2
612600140024
2
10

Номер детали на чертеже:

10

Right bracke of water tank

Заводской номер: 612600140186 Количество на модель: 1
612600140186
1
11

Номер детали на чертеже:

11

Coolant Connecting Rubber Pipe

Заводской номер: 615T1110060 Количество на модель: 1
615T1110060
1
12

Номер детали на чертеже:

12

Water outlet pipe

Заводской номер: 612600140019 Количество на модель: 1
612600140019
1
