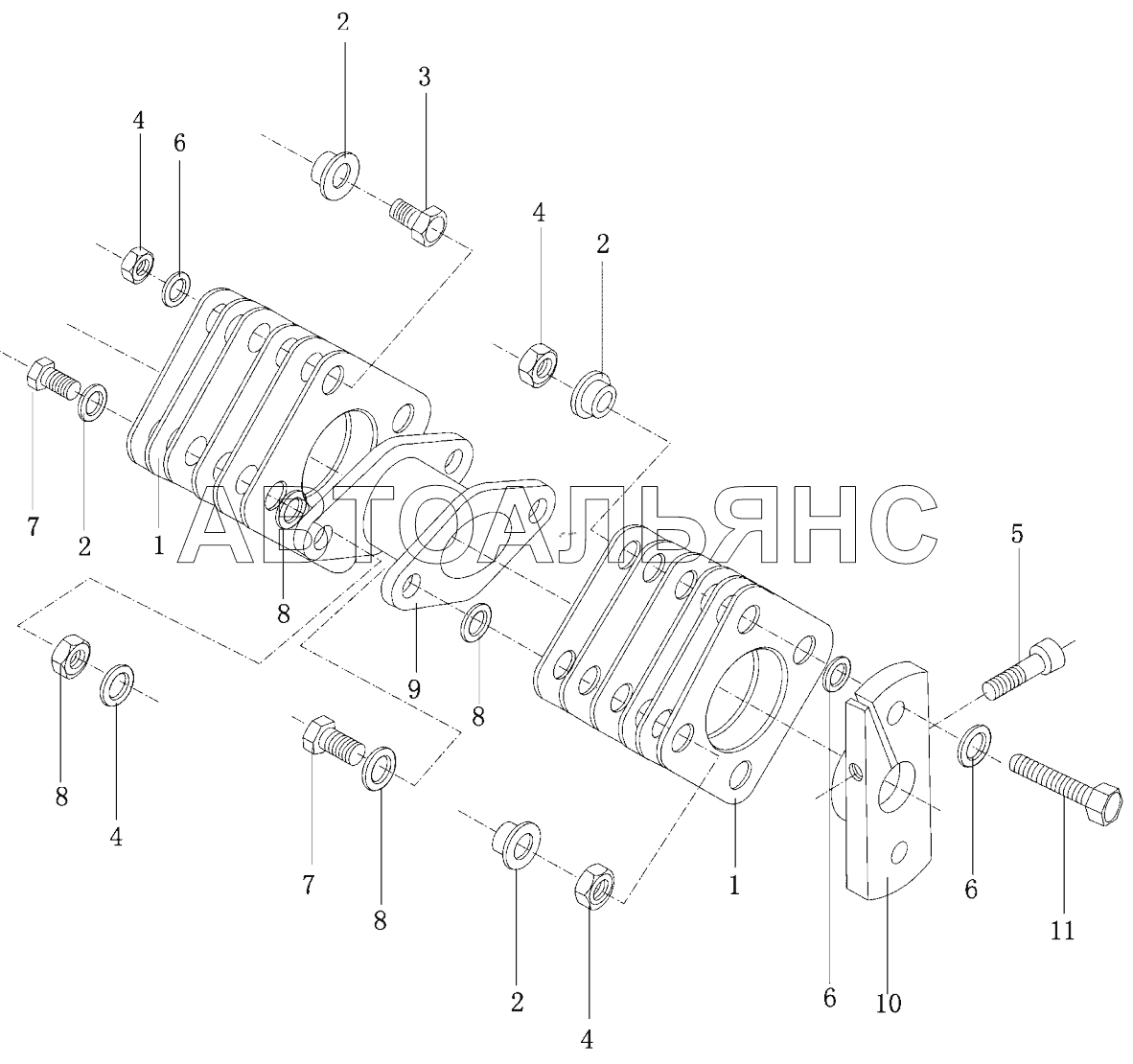

Труба впуска смазочного масла в сборе 226B

Масляный насос в сборе 226B Труба смазочного масла в сборе 226B

Вид отображения:

Детали справа

По ширине экрана

1

1

1

2

2

3

4

5

6

7

8

9

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Блок трубы впуска смазочного масла

Заводской номер: 12189078 Количество на модель: 1

12189078

1

1

Номер детали на чертеже:

1

Блок трубы впуска смазочного масла

Заводской номер: 13023767 Количество на модель:

13023767

1

Номер детали на чертеже:

1

Блок трубы впуска смазочного масла

Заводской номер: 13020913 Количество на модель:

13020913

2

Номер детали на чертеже:

2

О-образное уплотняющее кольцо

Заводской номер: 01153868 Количество на модель: 1

01153868

1

2

Номер детали на чертеже:

2

О-образное уплотняющее кольцо

Заводской номер: 01153874 Количество на модель:

01153874

3

Номер детали на чертеже:

3

Угловой лист

Заводской номер: 12160163 Количество на модель: 1

12160163

1

4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 01214459 Количество на модель: 2

01214459

2

5

Номер детали на чертеже:

5

Шестиугольный головочный болт

Заводской номер: 01112331 Количество на модель:

01112331

6

Номер детали на чертеже:

6

Пружинная шайба

Заводской номер: 01177981 Количество на модель: 3

01177981

3

7

Номер детали на чертеже:

7

Шестигранная гайка

Заводской номер: 01112829 Количество на модель:

01112829

8

Номер детали на чертеже:

8

Уплотняющая шайба

Заводской номер: 01118707 Количество на модель:

01118707

9

Номер детали на чертеже:

9

Резьбовое соединение

Заводской номер: 12166701 Количество на модель: 1

12166701

1

10

Номер детали на чертеже:

10

Блок напорной трубы смазочного масла

Заводской номер: 12166832 Количество на модель: 1

12166832

1
