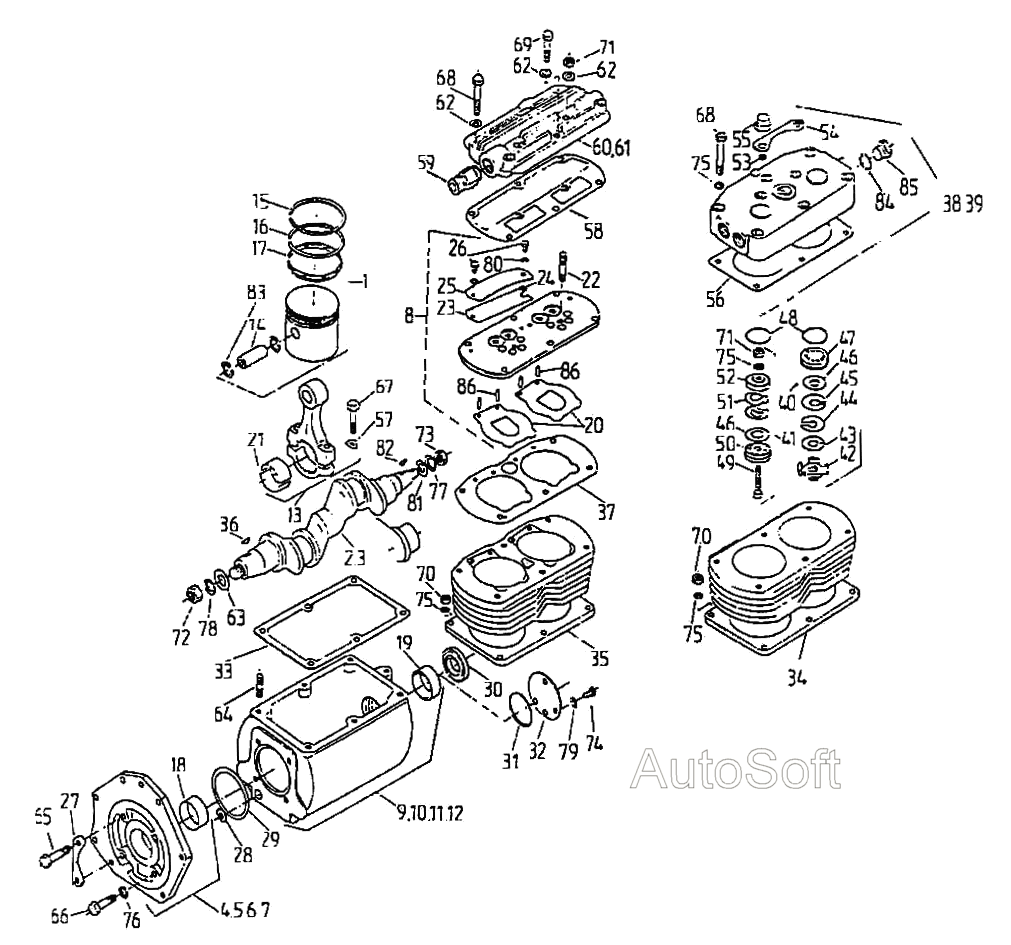

Компрессор HS31 SW-680. Каталог 2002г.

Компрессор компл. SW-680 Группа проводов высокого давления SW-680

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поршень компл.

Заводской номер: 440.15.00.0 Количество на модель: 2
440.15.00.0
2
1

Номер детали на чертеже:

1

Поршень компл. 1 ремонтный размер

Заводской номер: 440.15.00.0/75,5 Количество на модель: 2
440.15.00.0/75,5
2
1

Номер детали на чертеже:

1

Поршень компл. 2 ремонтный размер

Заводской номер: 440.15.00.0/76 Количество на модель: 2
440.15.00.0/76
2
3

Номер детали на чертеже:

3

Коленчатый вал

Заводской номер: 602.02.016.02.2 Количество на модель: 1
602.02.016.02.2
1
5

Номер детали на чертеже:

5

Крышка компл.

Заводской номер: 440.01.02.1 Количество на модель: 1
440.01.02.1
1
8

Номер детали на чертеже:

8

Плита клапанов компл.

Заводской номер: 602.07.004.02.0 Количество на модель: 1
602.07.004.02.0
1
10

Номер детали на чертеже:

10

Корпус компл.

Заводской номер: 602.05.001.02.1 Количество на модель: 1
602.05.001.02.1
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: Z12.2-FЕ/FG РN-77/М-82008 Количество на модель: 1
Z12.2-FЕ/FG РN-77/М-82008
1
13

Номер детали на чертеже:

13

Шатун компл.

Заводской номер: 602.02.019.02.0 Количество на модель: 2
602.02.019.02.0
2
14

Номер детали на чертеже:

14

Поршневой палец

Заводской номер: 442.15.02.0 Количество на модель: 2
442.15.02.0
2
15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: 440.15.03.0 Количество на модель: 2
440.15.03.0
2
15

Номер детали на чертеже:

15

Уплотнительное кольцо 1 ремонтный размер

Заводской номер: 440.15.03.0/75,5 Количество на модель: 2
440.15.03.0/75,5
2
15

Номер детали на чертеже:

15

Уплотнительное кольцо 2 ремонтный размер

Заводской номер: 440.15.03.0/76 Количество на модель: 2
440.15.03.0/76
2
16

Номер детали на чертеже:

16

Уплотнительное кольцо

Заводской номер: 440.15.04.0 Количество на модель: 2
440.15.04.0
2
16

Номер детали на чертеже:

16

Уплотнительное кольцо 1 ремонтный размер

Заводской номер: 440.15.04.0/75,5 Количество на модель: 2
440.15.04.0/75,5
2
16

Номер детали на чертеже:

16

Уплотнительное кольцо 2 ремонтный размер

Заводской номер: 440.15.04.0/76 Количество на модель: 2
440.15.04.0/76
2
17

Номер детали на чертеже:

17

Маслосборное кольцо

Заводской номер: 440.15.05.0 Количество на модель: 2
440.15.05.0
2
17

Номер детали на чертеже:

17

Маслосборное кольцо 2 ремонтный размер

Заводской номер: 440.15.015.0/76 Количество на модель: 2
440.15.015.0/76
2
17

Номер детали на чертеже:

17

Маслосборное кольцо 1 ремонтный размер

Заводской номер: 440.15.05.0/75,5 Количество на модель: 2
440.15.05.0/75,5
2
18

Номер детали на чертеже:

18

Втулка коленчатого вала

Заводской номер: 24.01.02 Количество на модель: 1
24.01.02
1
18

Номер детали на чертеже:

18

Втулка коленчатого вала ремонтный размер

Заводской номер: 24.01.02/0.50 Количество на модель: 1
24.01.02/0.50
1
19

Номер детали на чертеже:

19

Втулка коленчатого вала ремонтный размер

Заводской номер: 24.01.03/0.50 Количество на модель: 1
24.01.03/0.50
1
19

Номер детали на чертеже:

19

Втулка коленчатого вала

Заводской номер: 24.01.03 Количество на модель: 1
24.01.03
1
20

Номер детали на чертеже:

20

Накладка клапана

Заводской номер: 601.09.116.04.0 Количество на модель: 2
601.09.116.04.0
2
21

Номер детали на чертеже:

21

Вкладыш шатуна ремонтный размер

Заводской номер: 94.02.01/0.50 Количество на модель: 4
94.02.01/0.50
4
21

Номер детали на чертеже:

21

Вкладыш шатуна

Заводской номер: 94.02.01 Количество на модель: 4
94.02.01
4
22

Номер детали на чертеже:

22

Шпилька

Заводской номер: 602.05.107.04.4 Количество на модель: 2
602.05.107.04.4
2
23

Номер детали на чертеже:

23

Накладка клапана

Заводской номер: 601.09.115.04.7 Количество на модель: 2
601.09.115.04.7
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 895.090.190.4 Количество на модель: 2
895.090.190.4
2
25

Номер детали на чертеже:

25

Накладка

Заводской номер: 411.041.490.4 Количество на модель: 2
411.041.490.4
2
26

Номер детали на чертеже:

26

Болт

Заводской номер: 602.07.116.04.6 Количество на модель: 4
602.07.116.04.6
4
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 602.02.180.04.8 Количество на модель: 2
602.02.180.04.8
2
28

Номер детали на чертеже:

28

Уплотнение 15х19

Заводской номер: 440.01.10.0 lub 602.02.183.04.6 Количество на модель: 1
440.01.10.0 lub 602.02.183.04.6
1
29

Номер детали на чертеже:

29

Уплотнительное кольцо

Заводской номер: 897.670.710.4 Количество на модель: 1
897.670.710.4
1
30

Номер детали на чертеже:

30

Уплотнительное кольцо

Заводской номер: 827 NDDW 28-40-7 Р FР Количество на модель: 1
827 NDDW 28-40-7 Р FР
1
33

Номер детали на чертеже:

33

Уплотнение

Заводской номер: 440.01.06.0 Количество на модель: 1
440.01.06.0
1
35

Номер детали на чертеже:

35

Цилиндр

Заводской номер: 602.07.113.04.8 Количество на модель: 1
602.07.113.04.8
1
36

Номер детали на чертеже:

36

Пробка

Заводской номер: АМ3х8-St DIN 1474 Количество на модель: 4
АМ3х8-St DIN 1474
4
36

Номер детали на чертеже:

36

Сегментная шпонка

Заводской номер: 440.20.09.0 Количество на модель: 1
440.20.09.0
1
37

Номер детали на чертеже:

37

Прокладка

Заводской номер: 602.07.114.14.2 Количество на модель: 1
602.07.114.14.2
1
57

Номер детали на чертеже:

57

Шайба

Заводской номер: 440.20.08.0 Количество на модель: 4
440.20.08.0
4
58

Номер детали на чертеже:

58

Прокладка

Заводской номер: 602.07.115.04.3 Количество на модель: 2
602.07.115.04.3
2
59

Номер детали на чертеже:

59

Всасывающий штуцер

Заводской номер: 602.05.111.04.1 Количество на модель: 1
602.05.111.04.1
1
60

Номер детали на чертеже:

60

Головка

Заводской номер: 602.05.101.04.8 Количество на модель: 1
602.05.101.04.8
1
62

Номер детали на чертеже:

62

Шайба

Заводской номер: 895.109.470.4 Количество на модель: 8
895.109.470.4
8
63

Номер детали на чертеже:

63

Шайба

Заводской номер: 440.20.10.0 Количество на модель: 1
440.20.10.0
1
64

Номер детали на чертеже:

64

Шпилька

Заводской номер: М8х20-5.6-FЕ/ZN5С РN-90/М-82131 Количество на модель: 6
М8х20-5.6-FЕ/ZN5С РN-90/М-82131
6
65

Номер детали на чертеже:

65

Болт

Заводской номер: М10х30-8.8-В-FЕ/ZN5 РN-91/М-82105 Количество на модель: 4
М10х30-8.8-В-FЕ/ZN5 РN-91/М-82105
4
67

Номер детали на чертеже:

67

Болт

Заводской номер: М8х35-8.8-В-FЕ/ZN5 РN-91/М-82105 Количество на модель: 4
М8х35-8.8-В-FЕ/ZN5 РN-91/М-82105
4
68

Номер детали на чертеже:

68

Болт

Заводской номер: М8х55-8.8-В-FЕ/ZN5 РN-91/М-82105 Количество на модель: 5
М8х55-8.8-В-FЕ/ZN5 РN-91/М-82105
5
69

Номер детали на чертеже:

69

Болт

Заводской номер: М8х45-8.8-В-FЕ/ZN5 РN-91/М-82105 Количество на модель: 1
М8х45-8.8-В-FЕ/ZN5 РN-91/М-82105
1
70

Номер детали на чертеже:

70

Гайка

Заводской номер: М8-5-В-FЕ/ZN5 РN-86/М-82144 Количество на модель: 6
М8-5-В-FЕ/ZN5 РN-86/М-82144
6
71

Номер детали на чертеже:

71

Гайка

Заводской номер: М8-8-В-FЕ/ZN5 РN-86/М-82144 Количество на модель: 2
М8-8-В-FЕ/ZN5 РN-86/М-82144
2
72

Номер детали на чертеже:

72

Гайка

Заводской номер: М16х1,5-04-В-FЕ/ZN5 РN-86/М-82153 Количество на модель: 1
М16х1,5-04-В-FЕ/ZN5 РN-86/М-82153
1
73

Номер детали на чертеже:

73

Гайка

Заводской номер: М12х1,25-04-В-FЕ/ZN5 РN-86/М-82153 Количество на модель: 1
М12х1,25-04-В-FЕ/ZN5 РN-86/М-82153
1
75

Номер детали на чертеже:

75

Шайба

Заводской номер: Z8.2-FЕ/FG РN-77/М-82008 Количество на модель: 6
Z8.2-FЕ/FG РN-77/М-82008
6
78

Номер детали на чертеже:

78

Шайба

Заводской номер: Z16.2-FЕ/FG РN-77/М-82008 Количество на модель: 1
Z16.2-FЕ/FG РN-77/М-82008
1
80

Номер детали на чертеже:

80

Шайба

Заводской номер: Z6.1-FЕ/FG РN-77/М-82008 Количество на модель: 4
Z6.1-FЕ/FG РN-77/М-82008
4
81

Номер детали на чертеже:

81

Шайба

Заводской номер: 13-FЕ/ZN5 РN-78/М-82005 Количество на модель: 1
13-FЕ/ZN5 РN-78/М-82005
1
82

Номер детали на чертеже:

82

Сегментная шпонка

Заводской номер: 4х6,5 РN-88/М-85008 Количество на модель: 1
4х6,5 РN-88/М-85008
1
83

Номер детали на чертеже:

83

Стопорное кольцо

Заводской номер: W15РN-81/М-85111 Количество на модель: 4
W15РN-81/М-85111
4
