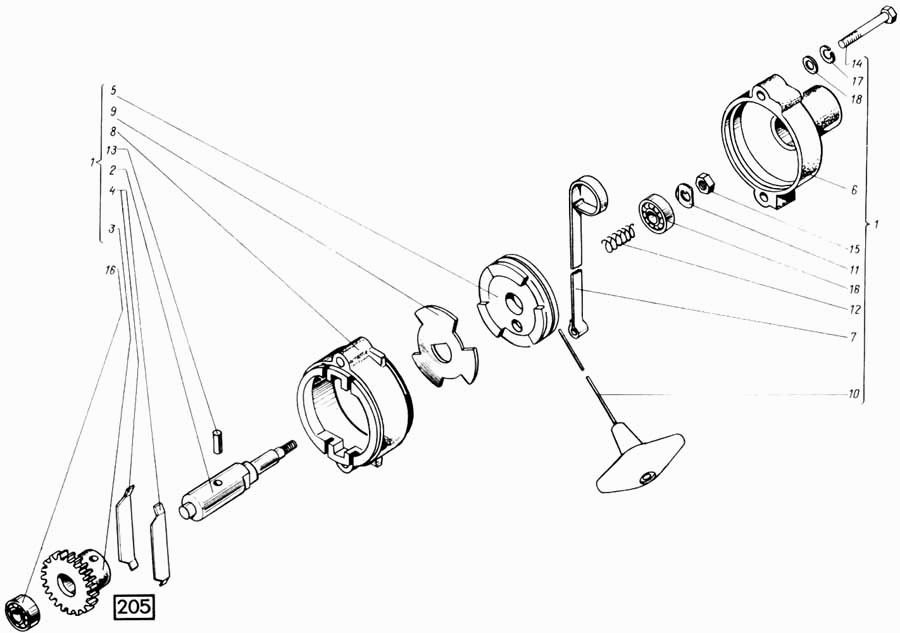

Пусковой механизм СМД-60, -62, -64, -66, -72 60...-73 (1998 г. Москва). Каталог 1998г.

Агрегаты пускового двигателя СМД-60, -62, -64, -66, -72 60...-73 (1998 г. Москва) Регулятор пускового двигателя СМД-60, -62, -64, -66, -72 60...-73 (1998 г. Москва)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Механизм пусковой

Заводской номер: 350.03.010.11 Количество на модель: 1
350.03.010.11
1
2

Номер детали на чертеже:

2

Вал

Заводской номер: 350.03.001.21 Количество на модель: 1
350.03.001.21
1
3

Номер детали на чертеже:

3

Колесо зубчатое

Заводской номер: 350.03.002.10 Количество на модель: 1
350.03.002.10
1
4

Номер детали на чертеже:

4

Пружина тормозная

Заводской номер: 350.03.003.20 Количество на модель: 2
350.03.003.20
2
5

Номер детали на чертеже:

5

Барабан

Заводской номер: 350.03.004.30 Количество на модель: 1
350.03.004.30
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 350.03.005.20 Количество на модель: 1
350.03.005.20
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: 350.03.006.10 Количество на модель: 1
350.03.006.10
1
8

Номер детали на чертеже:

8

Корпус

Заводской номер: 350.03.007.21 Количество на модель: 1
350.03.007.21
1
9

Номер детали на чертеже:

9

Диск

Заводской номер: 350.03.008.11 Количество на модель: 1
350.03.008.11
1
10

Номер детали на чертеже:

10

Трос

Заводской номер: 350.03.011.00 Количество на модель: 1
350.03.011.00
1
11

Номер детали на чертеже:

11

Шайба замковая

Заводской номер: 350.03.016.00 Количество на модель: 1
350.03.016.00
1
12

Номер детали на чертеже:

12

Пружина демпфера

Заводской номер: 150.21.307-2А Количество на модель: 1
150.21.307-2А
1
13

Номер детали на чертеже:

13

Палец

Заводской номер: Д24212 Количество на модель: 1
Д24212
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: М8-63Х70.56 Количество на модель: 2
М8-63Х70.56
2
15

Номер детали на чертеже:

15

Гайка

Заводской номер: М10-6Н.6 Количество на модель: 1
М10-6Н.6
1
16

Номер детали на чертеже:

16

Подшипник

Заводской номер: 60201 Количество на модель: 2
60201
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 865Г05 Количество на модель: 2
865Г05
2
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 8х2.01.05 Количество на модель: 2
8х2.01.05
2
