Насос масляный 31А (Каталог РСМ)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

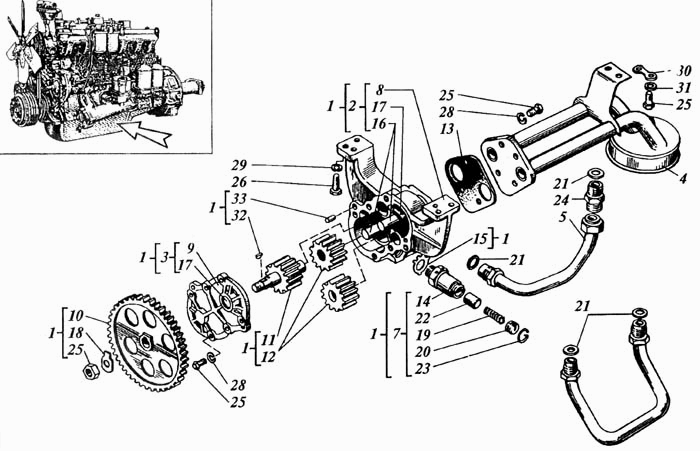

1

Номер детали на чертеже:

1

Насос масляный

Заводской номер: 31-09С2 Количество на модель: 1

31-09С2

1

2

Номер детали на чертеже:

2

Корпус

Заводской номер: 31-09С4 Количество на модель: 1

31-09С4

1

3

Номер детали на чертеже:

3

Крышка

Заводской номер: 31-09С5 Количество на модель: 1

31-09С5

1

4

Номер детали на чертеже:

4

Маслоприемник

Заводской номер: 31-09С9А Количество на модель: 1

31-09С9А

1

5

Номер детали на чертеже:

5

Труба

Заводской номер: 31-09С11 Количество на модель: 1

31-09С11

1

6

Номер детали на чертеже:

6

Труба

Заводской номер: 31-09С12 Количество на модель: 1

31-09С12

1

7

Номер детали на чертеже:

7

Клапан

Заводской номер: 31-09С13 Количество на модель: 1

31-09С13

1

8

Номер детали на чертеже:

8

Корпус масляного насоса

Заводской номер: 31-0901А Количество на модель: 1

31-0901А

1

9

Номер детали на чертеже:

9

Крышка корпуса

Заводской номер: 31-0902 Количество на модель: 1

31-0902

1

10

Номер детали на чертеже:

10

Колесо зубчатое

Заводской номер: 31-0904 Количество на модель: 1

31-0904

1

11

Номер детали на чертеже:

11

Валик насоса

Заводской номер: 21-09С6 Количество на модель: 1

21-09С6

1

12

Номер детали на чертеже:

12

Колесо зубчатое ведомое

Заводской номер: 21-09С7 Количество на модель: 2

21-09С7

2

13

Номер детали на чертеже:

13

Прокладка маслоприемника

Заводской номер: 31-0928 Количество на модель: 1

31-0928

1

683840

ПАК-АВТО

31-01*РК 31-0131-1

Код: 683840

Артикул: 31-01*РК, 31-0131-1

Производитель: ПАК-АВТО

14

Номер детали на чертеже:

14

Корпус клапана

Заводской номер: 31-0929 Количество на модель: 1

31-0929

1

15

Номер детали на чертеже:

15

Шайба стопорная

Заводской номер: 31-0934 Количество на модель: 1

31-0934

1

16

Номер детали на чертеже:

16

Валик ведомого зубчатого колеса

Заводской номер: 14-0908 Количество на модель: 2

14-0908

2

17

Номер детали на чертеже:

17

Втулка маслонасоса

Заводской номер: 14-0910 Количество на модель: 2

14-0910

2

18

Номер детали на чертеже:

18

Шайба стопорная

Заводской номер: 14-0936А Количество на модель: 1

14-0936А

1

19

Номер детали на чертеже:

19

Пружина

Заводской номер: СМД55У-0913Б Количество на модель: 1

СМД55У-0913Б

1

20

Номер детали на чертеже:

20

Втулка резьбовая

Заводской номер: СМД55У-0914 Количество на модель: 1

СМД55У-0914

1

21

Номер детали на чертеже:

21

Прокладка

Заводской номер: СМД55У-0927 Количество на модель: 4

СМД55У-0927

4

22

Номер детали на чертеже:

22

Клапан

Заводской номер: У5-0915А Количество на модель: 1

У5-0915А

1

23

Номер детали на чертеже:

23

Кольцо стопорное

Заводской номер: СМД7-0916 Количество на модель: 1

СМД7-0916

1

24

Номер детали на чертеже:

24

Штуцер

Заводской номер: 11Д-0936 Количество на модель: 1

11Д-0936

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: М8-6gх20.88 Количество на модель: 12

М8-6gх20.88

12

26

Номер детали на чертеже:

26

Болт

Заводской номер: М10-6gх30.88 Количество на модель: 4

М10-6gх30.88

4

27

Номер детали на чертеже:

27

Гайка

Заводской номер: М14х1,5-6Н.6 Количество на модель: 4

М14х1,5-6Н.6

4

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 8.65Г.05 Количество на модель: 10

8.65Г.05

10

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 10.65Г.05 Количество на модель: 4

10.65Г.05

4

30

Номер детали на чертеже:

30

Шайба замковая

Заводской номер: Ш3-8,5х Количество на модель: 1

Ш3-8,5х

1

31

Номер детали на чертеже:

31

Шайба специальная

Заводской номер: ШШС-9х20х2 Количество на модель: 2

ШШС-9х20х2

2

32

Номер детали на чертеже:

32

Шпонка сегментная

Заводской номер: 5х6,5 Количество на модель: 1

5х6,5

1

33

Номер детали на чертеже:

33

Штифт

Заводской номер: 5h8х14 Количество на модель: 2

5h8х14

2
