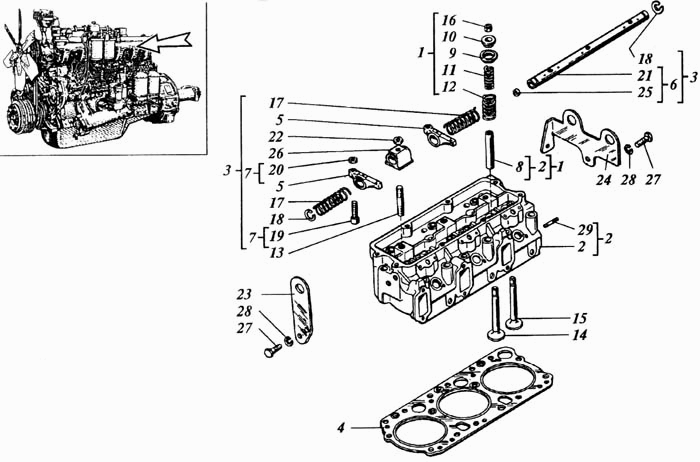

Головка цилиндров 31А (Каталог РСМ)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Головка цилиндров

Заводской номер: 31-06С3 Количество на модель: 2

31-06С3

2

2

Номер детали на чертеже:

2

Головка цилиндров

Заводской номер: 31-06С4-1 Количество на модель: 2

31-06С4-1

2

3

Номер детали на чертеже:

3

Механизм газораспределения передаточный

Заводской номер: 31-06С14 Количество на модель: 6

31-06С14

6

4

Номер детали на чертеже:

4

Прокладка головки цилиндров

Заводской номер: 31-06С11 Количество на модель: 2

31-06С11

2

5

Номер детали на чертеже:

5

Коромысло клапана со втулкой

Заводской номер: СМД1-06С3-1 Количество на модель: 12

СМД1-06С3-1

12

5

Номер детали на чертеже:

5

Коромысло клапана с втулкой или СМД1-06С3-1

Заводской номер: 14Н-06С3 Количество на модель: 12

14Н-06С3

12

6

Номер детали на чертеже:

6

Ось коромысел

Заводской номер: 31-06С18 Количество на модель: 12

31-06С18

12

7

Номер детали на чертеже:

7

Винт регулировочный с гайкой

Заводской номер: 14-06С26 Количество на модель: 12

14-06С26

12

8

Номер детали на чертеже:

8

Втулка направляющая

Заводской номер: 31-0603 Количество на модель: 6

31-0603

6

9

Номер детали на чертеже:

9

Тарелка

Заводской номер: 20-0640 Количество на модель: 12

20-0640

12

10

Номер детали на чертеже:

10

Втулка тарелки

Заводской номер: 20-0642 Количество на модель: 12

20-0642

12

11

Номер детали на чертеже:

11

Пружина клапана

Заводской номер: 15КФ-0663А Количество на модель: 12

15КФ-0663А

12

12

Номер детали на чертеже:

12

Пружина клапана внутренняя

Заводской номер: 15КФ-0694А Количество на модель: 12

15КФ-0694А

12

13

Номер детали на чертеже:

13

Шпилька

Заводской номер: 31-0695 Количество на модель: 6

31-0695

6

14

Номер детали на чертеже:

14

Клапан впускной

Заводской номер: А05.11.070 Количество на модель: 6

А05.11.070

6

15

Номер детали на чертеже:

15

Клапан выпускной

Заводской номер: А05.11.080 Количество на модель: 6

А05.11.080

6

16

Номер детали на чертеже:

16

Сухарь клапана

Заводской номер: А67.11.001 Количество на модель: 24

А67.11.001

24

17

Номер детали на чертеже:

17

Пружина распорная средняя

Заводской номер: У5-0622 Количество на модель: 4

У5-0622

4

18

Номер детали на чертеже:

18

Кольцо стопорное

Заводской номер: СМД7-0688 Количество на модель: 4

СМД7-0688

4

19

Номер детали на чертеже:

19

Винт регулировочный

Заводской номер: У5-0672А Количество на модель: 12

У5-0672А

12

19

Номер детали на чертеже:

19

Винт регулировочный или У5-0672А

Заводской номер: 14Н-0672 Количество на модель: 12

14Н-0672

12

20

Номер детали на чертеже:

20

Гайка

Заводской номер: 14-0696 Количество на модель: 12

14-0696

12

21

Номер детали на чертеже:

21

Ось коромысел

Заводской номер: 32-0644 Количество на модель: 2

32-0644

2

22

Номер детали на чертеже:

22

Гайка

Заводской номер: 60-06165.00 Количество на модель: 6

60-06165.00

6

23

Номер детали на чертеже:

23

Кронштейн грузовой

Заводской номер: 31-0610А Количество на модель: 1

31-0610А

1

24

Номер детали на чертеже:

24

Кронштейн грузовой

Заводской номер: 31-0611А Количество на модель: 1

31-0611А

1

25

Номер детали на чертеже:

25

Заглушка

Заводской номер: 31-0687 Количество на модель: 4

31-0687

4

26

Номер детали на чертеже:

26

Стойка осей коромысел

Заводской номер: 60-06141.01 Количество на модель: 6

60-06141.01

6

27

Номер детали на чертеже:

27

Болт

Заводской номер: М14-6gх25.88 Количество на модель: 5

М14-6gх25.88

5

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 14.65Г.05 Количество на модель: 5

14.65Г.05

5

29

Номер детали на чертеже:

29

Шпилька

Заводской номер: М10х35.88 Количество на модель: 24

М10х35.88

24
