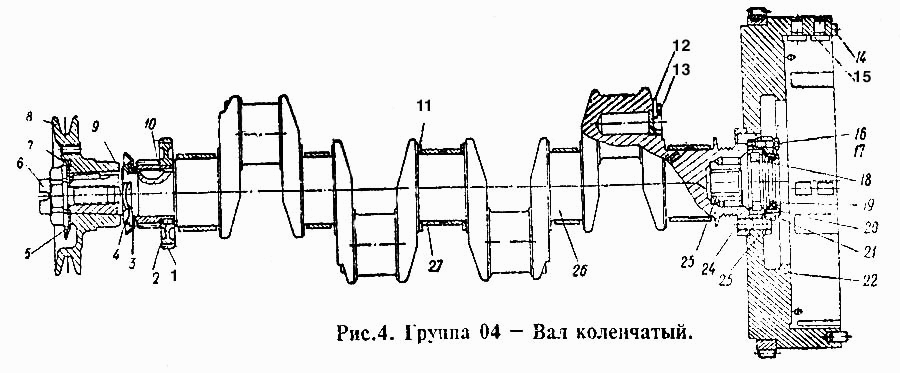

Вал коленчатый 14 (1998 г. Минск). Каталог 1998г.

Поршень и шатун 14 (1998 г. Минск) Распределение 14 (1998 г. Минск)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

18

19

19

20

21

22

23

24

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Блок шестерен в сборе

Заводской номер: 15К-04С12 Количество на модель: 1

15К-04С12

1

2

Номер детали на чертеже:

2

Штифт цилиндрический

Заводской номер: ШЦ2-6Х16 Количество на модель: 2

ШЦ2-6Х16

2

3

Номер детали на чертеже:

3

Маслоотражатель

Заводской номер: 14-0405-1 Количество на модель: 1

14-0405-1

1

4

Номер детали на чертеже:

4

Гайка

Заводской номер: 15К-0445 Количество на модель: 1

15К-0445

1

5

Номер детали на чертеже:

5

Втулка шлицевая

Заводской номер: СМД9-0424 Количество на модель: 1

СМД9-0424

1

5

Номер детали на чертеже:

5

Шайба стопорная

Заводской номер: СМД7-0409-1 Количество на модель: 1

СМД7-0409-1

1

6

Номер детали на чертеже:

6

Храповик коленчатого вала

Заводской номер: СМД7-0407-1 Количество на модель: 1

СМД7-0407-1

1

7

Номер детали на чертеже:

7

Шпонка

Заводской номер: 14-0413 Количество на модель: 1

14-0413

1

8

Номер детали на чертеже:

8

Шкив коленчатого вала

Заводской номер: 14-0406-1 Количество на модель: 1

14-0406-1

1

9

Номер детали на чертеже:

9

Шайба замковая

Заводской номер: 15К-0444 Количество на модель: 1

15К-0444

1

10

Номер детали на чертеже:

10

Шпонка сегментная

Заводской номер: ШС-10Х38 Количество на модель: 1

ШС-10Х38

1

11

Номер детали на чертеже:

11

Полукольцо упорное

Заводской номер: 14-0423-1 Количество на модель: 4

14-0423-1

4

12

Номер детали на чертеже:

12

Шплинт

Заводской номер: Ш-4Х20 Количество на модель: 4

Ш-4Х20

4

13

Номер детали на чертеже:

13

Заглушка

Заводской номер: СМД55-0411 Количество на модель: 4

СМД55-0411

4

13

Номер детали на чертеже:

13

Заглушка (для чугунного вала)

Заводской номер: 14-0411Б Количество на модель: 8

14-0411Б

8

14

Номер детали на чертеже:

14

Штифт цилиндрический

Заводской номер: ШЦ2-13Х26 Количество на модель: 2

ШЦ2-13Х26

2

15

Номер детали на чертеже:

15

Палец ведущий

Заводской номер: 14-0435-2 Количество на модель: 6

14-0435-2

6

16

Номер детали на чертеже:

16

Болт

Заводской номер: БНП-М6Х25 Количество на модель: 4

БНП-М6Х25

4

17

Номер детали на чертеже:

17

Шайба пружинная

Заводской номер: ШПН-6 Количество на модель: 4

ШПН-6

4

18

Номер детали на чертеже:

18

Роликоподшипник 50Х80Х18

Заводской номер: 292208Кили292208 Количество на модель: 1

292208Кили292208

1

18

Номер детали на чертеже:

18

Подшипник шариковй 40х80х18

Заводской номер: 1208 Количество на модель: 1

1208

1

067647

1208 (1208) 1208

Код: 067647

Артикул: 1208 (1208), 1208

Производитель:

19

Номер детали на чертеже:

19

Сальник самоподжимной каркасный 40-62-9

Заводской номер: Н-6227 Количество на модель: 1

Н-6227

1

19

Номер детали на чертеже:

19

Сальник самоподжимной каркасный 50-70-9

Заводской номер: Н-6209 Количество на модель: 1

Н-6209

1

20

Номер детали на чертеже:

20

Корпус сальника

Заводской номер: СМД9-0425 Количество на модель: 1

СМД9-0425

1

21

Номер детали на чертеже:

21

Прокладка

Заводской номер: СМД7-0428 Количество на модель: 1

СМД7-0428

1

22

Номер детали на чертеже:

22

Маховик в сборе

Заводской номер: 14-04С6-1 Количество на модель: 1

14-04С6-1

1

23

Номер детали на чертеже:

23

Шайба замковая

Заводской номер: 14-0412 Количество на модель: 2

14-0412

2

24

Номер детали на чертеже:

24

Болт крепления маховика

Заводской номер: 14-0414 Количество на модель: 6

14-0414

6

26

Номер детали на чертеже:

26

Вал коленчатый в сборе с вкладышами

Заводской номер: 14-04С8 Количество на модель: 1

14-04С8

1

27

Номер детали на чертеже:

27

Комплект коренных вкладышей

Заводской номер: 14-04С10 Количество на модель: 1

14-04С10

1
