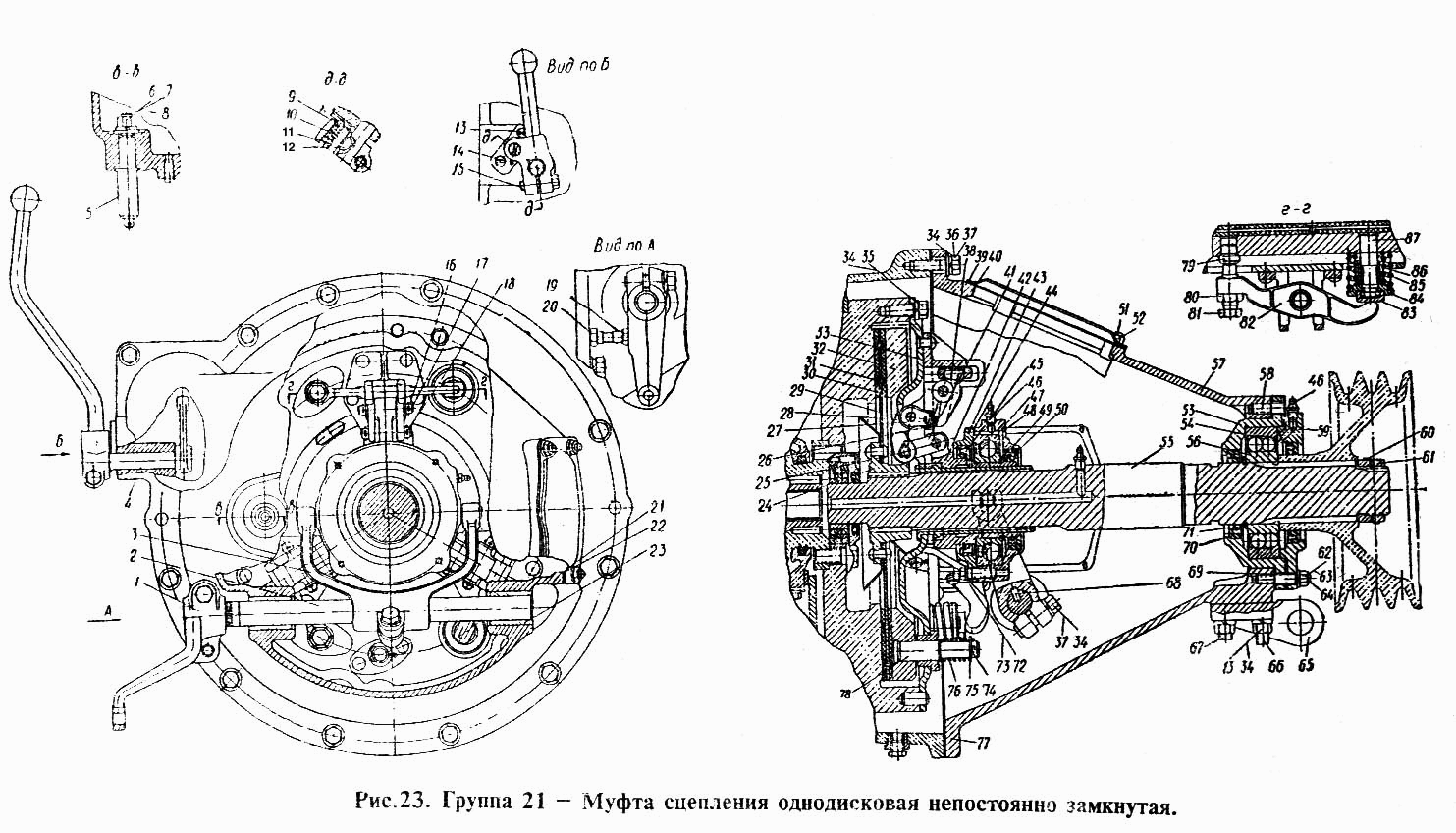

Муфта сцепления однодисковая непостоянно замкнутая 14 (1998 г. Минск). Каталог 1998г.

Муфта сцепления двухдисковая постоянно замкнутая 14 (1998 г. Минск) Электрофакельный подогреватель 14 (1998 г. Минск)

Вид отображения:

Детали справа

По ширине экрана

СМД7-21С14

15К-21С22

СМД14-21С1

СМД7-21С19

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

32

33

34

35

36

37

38

39

40

41

42

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

86

86

87

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Вилка включения с валиком включения в сборе

Заводской номер: СМД7-21С14 Количество на модель: 1

СМД7-21С14

1

Номер детали на чертеже:

Диск упорный с муфтой включения

Заводской номер: 15К-21С22 Количество на модель: 1

15К-21С22

1

Номер детали на чертеже:

Муфта сцепления

Заводской номер: СМД14-21С1 Количество на модель: 1

СМД14-21С1

1

Номер детали на чертеже:

Регулировочный болт с ганкой

Заводской номер: СМД7-21С19 Количество на модель: 1

СМД7-21С19

1

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: СМД1-2120 Количество на модель: 1

СМД1-2120

1

2

Номер детали на чертеже:

2

Валик вилки

Заводской номер: СМД7-2125 Количество на модель: 1

СМД7-2125

1

3

Номер детали на чертеже:

3

Вилка включения

Заводской номер: СМД7-2124 Количество на модель: 1

СМД7-2124

1

4

Номер детали на чертеже:

4

Рычаг с осью

Заводской номер: СМД2-21С10 Количество на модель: 1

СМД2-21С10

1

5

Номер детали на чертеже:

5

Ось

Заводской номер: СМД7-2176-1 Количество на модель: 1

СМД7-2176-1

1

6

Номер детали на чертеже:

6

Гайка

Заводской номер: Г-М14 Количество на модель: 1

Г-М14

1

7

Номер детали на чертеже:

7

Шайба пружинная

Заводской номер: ШПН-14 Количество на модель: 1

ШПН-14

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: ШШ-5 Количество на модель: 1

ШШ-5

1

9

Номер детали на чертеже:

9

Шарик

Заводской номер: БV-10ммР Количество на модель: 1

БV-10ммР

1

10

Номер детали на чертеже:

10

Пружина муфты

Заводской номер: 14-2159А Количество на модель: 1

14-2159А

1

11

Номер детали на чертеже:

11

Заглушка стакана

Заводской номер: СМД55-0653 Количество на модель: 1

СМД55-0653

1

12

Номер детали на чертеже:

12

Шпонка сегментная

Заводской номер: ШС-5Х22 Количество на модель: 1

ШС-5Х22

1

13

Номер детали на чертеже:

13

Рычаг включения шестерни в сборе

Заводской номер: 14-21С16 Количество на модель: 1

14-21С16

1

14

Номер детали на чертеже:

14

Шплинт

Заводской номер: Ш-3Х35 Количество на модель: 1

Ш-3Х35

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: БНП-М10Х35 Количество на модель: 1

БНП-М10Х35

1

16

Номер детали на чертеже:

16

Шплинт

Заводской номер: Ш-3Х20 Количество на модель: 27

Ш-3Х20

27

17

Номер детали на чертеже:

17

Ось рычажков нажимных

Заводской номер: СМД1-2126 Количество на модель: 3

СМД1-2126

3

18

Номер детали на чертеже:

18

Ось рычажков

Заводской номер: СМД1-2128 Количество на модель: 3

СМД1-2128

3

19

Номер детали на чертеже:

19

Гайка

Заводской номер: ГУ-М12 Количество на модель: 5

ГУ-М12

5

20

Номер детали на чертеже:

20

Болт регулировочный

Заводской номер: СМД7-2180 Количество на модель: 1

СМД7-2180

1

21

Номер детали на чертеже:

21

Крышка люка

Заводской номер: СМД1-2166 Количество на модель: 1

СМД1-2166

1

22

Номер детали на чертеже:

22

Прокладка

Заводской номер: СМД1-2167 Количество на модель: 1

СМД1-2167

1

23

Номер детали на чертеже:

23

Втулка валика вилки выключения сцепления

Заводской номер: СМД1-2172 Количество на модель: 2

СМД1-2172

2

24

Номер детали на чертеже:

24

Ступина ведомого диска

Заводской номер: СМД1-2112 Количество на модель: 1

СМД1-2112

1

25

Номер детали на чертеже:

25

Ось

Заводской номер: СМД1-2149 Количество на модель: 6

СМД1-2149

6

26

Номер детали на чертеже:

26

Ролик

Заводской номер: СМД1-2142 Количество на модель: 3

СМД1-2142

3

27

Номер детали на чертеже:

27

Ось ролика

Заводской номер: СМД1-2143 Количество на модель: 3

СМД1-2143

3

28

Номер детали на чертеже:

28

Рычажок

Заводской номер: СМД1-2118 Количество на модель: 3

СМД1-2118

3

29

Номер детали на чертеже:

29

Диск ведомый в сборе

Заводской номер: СМД1-21С4 Количество на модель: 1

СМД1-21С4

1

30

Номер детали на чертеже:

30

Накладка ведомого диска

Заводской номер: СМД1-2111 Количество на модель: 2

СМД1-2111

2

31

Номер детали на чертеже:

31

Диск ведомый с накладками

Заводской номер: СМД1-21С6 Количество на модель: 1

СМД1-21С6

1

32

Номер детали на чертеже:

32

Диск упорный в сборе

Заводской номер: 15К-21С3А Количество на модель: 1

15К-21С3А

1

32

Номер детали на чертеже:

32

Диск упорный

Заводской номер: 15К-21С9 Количество на модель: 1

15К-21С9

1

33

Номер детали на чертеже:

33

Диск нажимной

Заводской номер: 15К-2109-1 Количество на модель: 1

15К-2109-1

1

34

Номер детали на чертеже:

34

Шайба пружинная

Заводской номер: ШПН-12 Количество на модель: 23

ШПН-12

23

35

Номер детали на чертеже:

35

Болт

Заводской номер: БНП-М12Х30 Количество на модель: 6

БНП-М12Х30

6

36

Номер детали на чертеже:

36

Шайба штампованная

Заводской номер: ШШ-13 Количество на модель: 11

ШШ-13

11

37

Номер детали на чертеже:

37

Болт

Заводской номер: БНП-М12Х10 Количество на модель: 13

БНП-М12Х10

13

38

Номер детали на чертеже:

38

Рычажок нажимной

Заводской номер: СМД1-2127 Количество на модель: 3

СМД1-2127

3

39

Номер детали на чертеже:

39

Прокладка

Заводской номер: СМД7-2117 Количество на модель: 1

СМД7-2117

1

40

Номер детали на чертеже:

40

Крышка люка

Заводской номер: СМД7-2116 Количество на модель: 1

СМД7-2116

1

41

Номер детали на чертеже:

41

Серьга

Заводской номер: СМД1-2147 Количество на модель: 3

СМД1-2147

3

42

Номер детали на чертеже:

42

Муфта включения в сборе

Заводской номер: 15К-21С2 Количество на модель: 1

15К-21С2

1

42

Номер детали на чертеже:

42

Муфта включения

Заводской номер: 15К-2106 Количество на модель: 1

15К-2106

1

43

Номер детали на чертеже:

43

Корпус сальника

Заводской номер: СМД7-2183 Количество на модель: 1

СМД7-2183

1

44

Номер детали на чертеже:

44

Прокладка

Заводской номер: СМД7-2145 Количество на модель: 1

СМД7-2145

1

45

Номер детали на чертеже:

45

Сальник каркасный 85-110-12

Заводской номер: Н-6218 Количество на модель: 1

Н-6218

1

46

Номер детали на чертеже:

46

Масленка

Заводской номер: М1-АI Количество на модель: 3

М1-АI

3

47

Номер детали на чертеже:

47

Шарикоподшипник 75Х130Х25

Заводской номер: №215 Количество на модель: 1

№215

1

067661

Не указан

215 (6215) 215

Код: 067661

Артикул: 215 (6215), 215

Производитель: Не указан

48

Номер детали на чертеже:

48

Корпус подшипника муфты включения

Заводской номер: СМД7-2104 Количество на модель: 1

СМД7-2104

1

49

Номер детали на чертеже:

49

Кольцо стопорное

Заводской номер: СМД7-2184 Количество на модель: 1

СМД7-2184

1

50

Номер детали на чертеже:

50

Сальник каркасный 75-100-12

Заводской номер: 11-6219 Количество на модель: 1

11-6219

1

51

Номер детали на чертеже:

51

Шпилька

Заводской номер: ШНЧ-М8Х12 Количество на модель: 8

ШНЧ-М8Х12

8

52

Номер детали на чертеже:

52

Гайка

Заводской номер: ГУ-М8 Количество на модель: 8

ГУ-М8

8

53

Номер детали на чертеже:

53

Корпус подшипника

Заводской номер: 15К-2132 Количество на модель: 1

15К-2132

1

54

Номер детали на чертеже:

54

Сальник каркасный 75-100-12/14

Заводской номер: 11-6298 Количество на модель: 1

11-6298

1

55

Номер детали на чертеже:

55

Вал сцепления

Заводской номер: СМД7-2103-4А Количество на модель: 1

СМД7-2103-4А

1

56

Номер детали на чертеже:

56

Шарикоподшипник 60Х130Х25

Заводской номер: №1312 Количество на модель: 1

№1312

1

57

Номер детали на чертеже:

57

Крышка муфты сцепления

Заводской номер: СМД14К-2101 Количество на модель: 1

СМД14К-2101

1

58

Номер детали на чертеже:

58

Шпильки

Заводской номер: ШНЧА-М10Х45 Количество на модель: 1

ШНЧА-М10Х45

1

59

Номер детали на чертеже:

59

Крышка сальника

Заводской номер: СМД7-2102 Количество на модель: 1

СМД7-2102

1

60

Номер детали на чертеже:

60

Шайба стопорная

Заводской номер: СМД7-2157 Количество на модель: 1

СМД7-2157

1

61

Номер детали на чертеже:

61

Гайка

Заводской номер: СМД1-2156 Количество на модель: 2

СМД1-2156

2

62

Номер детали на чертеже:

62

Гайка

Заводской номер: ГУ-М10 Количество на модель: 4

ГУ-М10

4

63

Номер детали на чертеже:

63

Шайба пружинная

Заводской номер: ШПН-10 Количество на модель: 4

ШПН-10

4

64

Номер детали на чертеже:

64

Шпилька

Заводской номер: Н-5265 Количество на модель: 3

Н-5265

3

65

Номер детали на чертеже:

65

Кронштейн

Заводской номер: СМД7-2174 Количество на модель: 1

СМД7-2174

1

66

Номер детали на чертеже:

66

Шпилька

Заводской номер: ШНЧ-М12Х40 Количество на модель: 1

ШНЧ-М12Х40

1

67

Номер детали на чертеже:

67

Шпилька

Заводской номер: ШНЧА-М12Х35 Количество на модель: 3

ШНЧА-М12Х35

3

68

Номер детали на чертеже:

68

Шпонка сегментная

Заводской номер: ШС-6Х32 Количество на модель: 1

ШС-6Х32

1

69

Номер детали на чертеже:

69

Прокладка

Заводской номер: СМД1-2155 Количество на модель: 1

СМД1-2155

1

70

Номер детали на чертеже:

70

Сальник самоподвижной каркасный 60-85-12

Заводской номер: Н-6294 Количество на модель: 1

Н-6294

1

71

Номер детали на чертеже:

71

Кольцо упорное

Заводской номер: СДМ14-2133А Количество на модель: 1

СДМ14-2133А

1

72

Номер детали на чертеже:

72

Болт

Заводской номер: БНП-М8Х25 Количество на модель: 4

БНП-М8Х25

4

73

Номер детали на чертеже:

73

Шайба пружинная

Заводской номер: ШПН-8 Количество на модель: 12

ШПН-8

12

74

Номер детали на чертеже:

74

Шплинт

Заводской номер: Ш-5Х30 Количество на модель: 3

Ш-5Х30

3

75

Номер детали на чертеже:

75

Шайба

Заводской номер: ШШ-18,5 Количество на модель: 3

ШШ-18,5

3

76

Номер детали на чертеже:

76

Пружина

Заводской номер: СМД7-2138 Количество на модель: 3

СМД7-2138

3

77

Номер детали на чертеже:

77

Прокладка

Заводской номер: СМД14-2121 Количество на модель: 1

СМД14-2121

1

78

Номер детали на чертеже:

78

Палец нажимного диска

Заводской номер: СМД7-2140А Количество на модель: 3

СМД7-2140А

3

79

Номер детали на чертеже:

79

Подпятник

Заводской номер: СМД55-0511 Количество на модель: 3

СМД55-0511

3

80

Номер детали на чертеже:

80

Гайка

Заводской номер: ГУН-М16 Количество на модель: 3

ГУН-М16

3

81

Номер детали на чертеже:

81

Болт регулировочный

Заводской номер: 15К-2123 Количество на модель: 3

15К-2123

3

82

Номер детали на чертеже:

82

Уравнитель

Заводской номер: 15К-2119 Количество на модель: 3

15К-2119

3

83

Номер детали на чертеже:

83

Колпачок нажимной

Заводской номер: СМД1-2137 Количество на модель: 3

СМД1-2137

3

84

Номер детали на чертеже:

84

Втулка

Заводской номер: СМД1-2136А Количество на модель: 3

СМД1-2136А

3

86

Номер детали на чертеже:

86

Пружина внешняя

Заводской номер: СМД1-2144 Количество на модель: 3

СМД1-2144

3

86

Номер детали на чертеже:

86

Пружина внутренняя

Заводской номер: СМД1-2135 Количество на модель: 3

СМД1-2135

3

87

Номер детали на чертеже:

87

Болт специальный

Заводской номер: 15К-2122 Количество на модель: 3

15К-2122

3

Муфта сцепления двухдисковая постоянно замкнутая 14 (1998 г. Минск) Электрофакельный подогреватель 14 (1998 г. Минск)

Вернуться в раздел каталога
