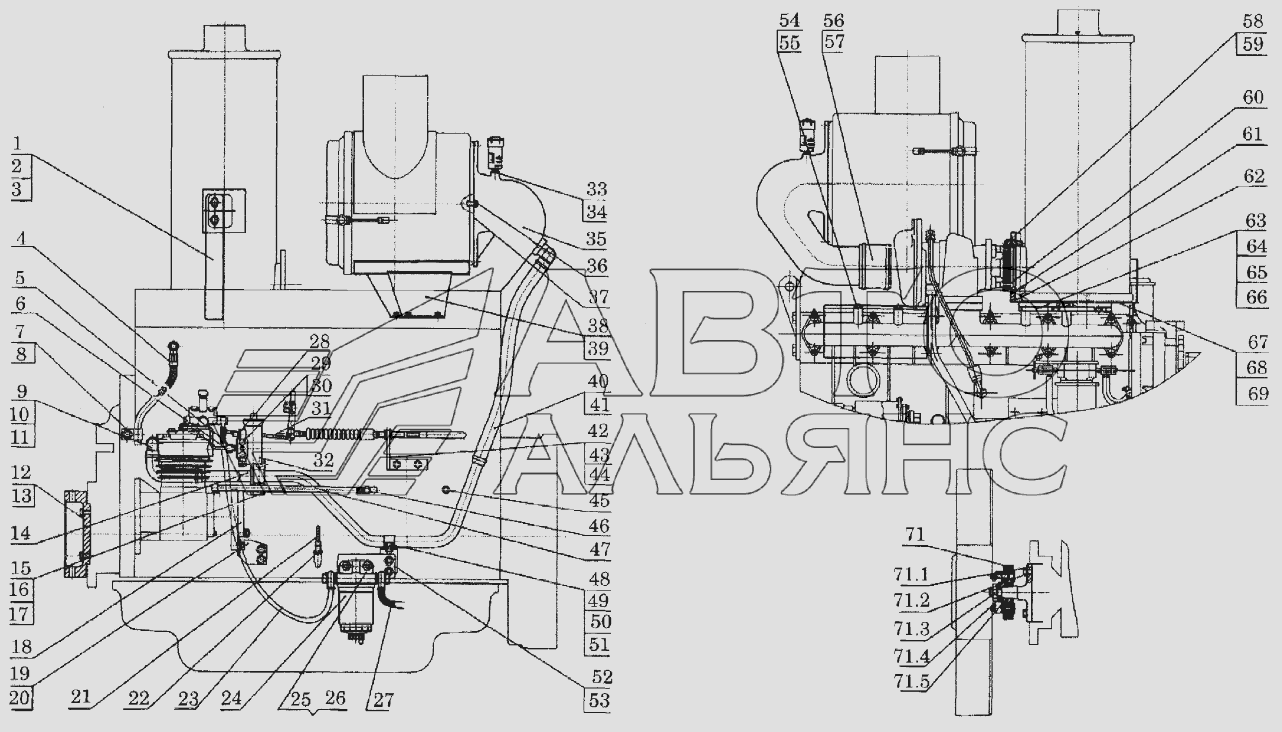

Обвязка двигателя SDEC серии 6114В. Каталог 2010г.

Предпусковой подогреватель SDEC серии 6114В Водяной насос (помпа) SDEC серии 6114В

Вид отображения:

Детали справа

По ширине экрана

GB5787-M8x25

D00-118-23a

D00-118-22a

D13-113-01

D13-114-01

GB97.2-10-200HV-Y

GB41-M8

Q/SC1302-105-127

GB5787-M8x20

GB5787-M8x16

GB5787-AM10x40

D00-112-01

71.5

71.4

71.3

71.1

D00-158-01

D13-001-01

D00-015-06

D00-012-02

D00-119-04

D00-119-03

D00-220-03

GB5787-AM10x25

D00-222-01

D00-014-08

D00-113-01

D00-009-03

D00-008-02

GB5787-AM8x16

D00-139-01

D00-138-01

765Lb-26-001

D00-108-03

GB5787-M8x30

GB97.2-8-200HV-Y

GB97.2-8-00HV-Y

GB5783-M8x16

00AL009

Q/SC646-127x70

D00-199-19a

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Зажим

Заводской номер: Q/SC1302-21-44 Количество на модель:

Q/SC1302-21-44

Номер детали на чертеже:

Гайка

Заводской номер: GB6177-M8-Y Количество на модель:

GB6177-M8-Y

Номер детали на чертеже:

Палец

Заводской номер: GB899-GM8-M8x20-8.8-Y Количество на модель: 2

GB899-GM8-M8x20-8.8-Y

Номер детали на чертеже:

Палец

Заводской номер: GB5787-M10x30 Количество на модель:

GB5787-M10x30

Номер детали на чертеже:

Болт

Заводской номер: GB5787-M8x25 Количество на модель:

GB5787-M8x25

Номер детали на чертеже:

Палец

Заводской номер: D13-103-01 Количество на модель:

D13-103-01

Номер детали на чертеже:

Резиновая труба

Заводской номер: Q/SC646-89x75 Количество на модель: 1

Q/SC646-89x75

Номер детали на чертеже:

Резиновая труба

Заводской номер: Q/SC646-89x70 Количество на модель:

Q/SC646-89x70

Номер детали на чертеже:

Резиновая труба

Заводской номер: D00-270-01 Количество на модель:

D00-270-01

Номер детали на чертеже:

Гайка

Заводской номер: GB6177-M10-Y Количество на модель:

GB6177-M10-Y

Номер детали на чертеже:

Гайка

Заводской номер: GB6170-M10-Y Количество на модель:

GB6170-M10-Y

Номер детали на чертеже:

Колено, система выхлопа

Заводской номер: D00-118-23a Количество на модель:

D00-118-23a

Номер детали на чертеже:

Колено, система выхлопа

Заводской номер: D00-118-22a Количество на модель:

D00-118-22a

Номер детали на чертеже:

Колено, система выхлопа

Заводской номер: D00-118-02 Количество на модель: 1

D00-118-02

Номер детали на чертеже:

Прокладка

Заводской номер: D13-113-01 Количество на модель: 1

D13-113-01

Номер детали на чертеже:

Защитная пластина, турбонагнетатель

Заводской номер: D13-114-01 Количество на модель: 1

D13-114-01

Номер детали на чертеже:

Уплотнение, кольцо

Заводской номер: D00-121-01 Количество на модель:

D00-121-01

Номер детали на чертеже:

Шайба

Заводской номер: GB97.2-10-200HV-Y Количество на модель:

GB97.2-10-200HV-Y

Номер детали на чертеже:

Гайка

Заводской номер: GB41-M8 Количество на модель: 2

GB41-M8

Номер детали на чертеже:

Зажим

Заводской номер: Q/SC1302-105-127 Количество на модель:

Q/SC1302-105-127

Номер детали на чертеже:

Зажим

Заводской номер: Q/SC1302-91-114 Количество на модель: 2

Q/SC1302-91-114

Номер детали на чертеже:

Входное масляное отверстие, воздушный компрессор

Заводской номер: D00-106-02a Количество на модель:

D00-106-02a

Номер детали на чертеже:

Колено, трубка

Заводской номер: D02A-167-01 Количество на модель:

D02A-167-01

Номер детали на чертеже:

Переходник, датчик давления масла

Заводской номер: D00-169-05 Количество на модель:

D00-169-05

Номер детали на чертеже:

Переходник, датчик давления масла

Заводской номер: D00-169-03 Количество на модель:

D00-169-03

Номер детали на чертеже:

Болт

Заводской номер: GB5787-M8x20 Количество на модель:

GB5787-M8x20

Номер детали на чертеже:

Кронштейн управляющей штанги

Заводской номер: D00-228-02a Количество на модель:

D00-228-02a

Номер детали на чертеже:

Управляющий вал

Заводской номер: D00-277-04 Количество на модель:

D00-277-04

Номер детали на чертеже:

Управляющий вал

Заводской номер: D00-277-02 Количество на модель:

D00-277-02

Номер детали на чертеже:

Зажим

Заводской номер: D00-190-03 Количество на модель:

D00-190-03

Номер детали на чертеже:

Болт

Заводской номер: GB5787-M6x20 Количество на модель:

GB5787-M6x20

Номер детали на чертеже:

Зажим

Заводской номер: Q/SC1302-78-102 Количество на модель:

Q/SC1302-78-102

Номер детали на чертеже:

Болт

Заводской номер: GB5787-M10x20 Количество на модель:

GB5787-M10x20

Номер детали на чертеже:

Панель, теплоизоляция

Заводской номер: D00-154-07 Количество на модель:

D00-154-07

Номер детали на чертеже:

Панель, теплоизоляция

Заводской номер: D00-154-09 Количество на модель:

D00-154-09

Номер детали на чертеже:

Болт

Заводской номер: GB5787-M10x25 Количество на модель:

GB5787-M10x25

Номер детали на чертеже:

Стопорная пластина

Заводской номер: D00-231-02a Количество на модель:

D00-231-02a

Номер детали на чертеже:

Кронштейн, зажим

Заводской номер: D00-201-02a Количество на модель:

D00-201-02a

Номер детали на чертеже:

Гайка

Заводской номер: GB6177-M6-Y Количество на модель:

GB6177-M6-Y

Номер детали на чертеже:

Колено, система выхлопа

Заводской номер: D00-118-25a Количество на модель:

D00-118-25a

Номер детали на чертеже:

Колено, система выхлопа

Заводской номер: D00-118-27a Количество на модель:

D00-118-27a

Номер детали на чертеже:

Соединительный болт

Заводской номер: GB5783-AM10x35 Количество на модель:

GB5783-AM10x35

Номер детали на чертеже:

Соединительный болт

Заводской номер: GB5786-M10x1x25 Количество на модель:

GB5786-M10x1x25

Номер детали на чертеже:

Сварная пластина, теплоизоляция

Заводской номер: D00-023-02 Количество на модель:

D00-023-02

Номер детали на чертеже:

Болт

Заводской номер: GB5787-AM10x45 Количество на модель:

GB5787-AM10x45

Номер детали на чертеже:

Болт

Заводской номер: GB5787-M8x16 Количество на модель: 3

GB5787-M8x16

Номер детали на чертеже:

Болт

Заводской номер: GB5787-AM10x40 Количество на модель:

GB5787-AM10x40

Номер детали на чертеже:

Соединительный элемент, вентиль

Заводской номер: D00-290-02 Количество на модель:

D00-290-02

Номер детали на чертеже:

Крышка, соединительный элемент вентилятора

Заводской номер: D00-112-01 Количество на модель:

D00-112-01

Номер детали на чертеже:

Фланец

Заводской номер: D00-111-01a Количество на модель:

D00-111-01a

Номер детали на чертеже:

Зажим

Заводской номер: D00-110-01 Количество на модель:

D00-110-01

Номер детали на чертеже:

Колпачок винта, вентилятор

Заводской номер: D00-147-01 Количество на модель:

D00-147-01

Номер детали на чертеже:

Болт

Заводской номер: GB5787-AM10x30 Количество на модель:

GB5787-AM10x30

Номер детали на чертеже:

Передающий вал вентилятора

Заводской номер: D00-109-03 Количество на модель:

D00-109-03

Номер детали на чертеже:

Передающий вал вентилятора

Заводской номер: D00-109-01b Количество на модель:

D00-109-01b

Номер детали на чертеже:

Узел соединительного элемента, вентилятор

Заводской номер: D00-002-01a Количество на модель:

D00-002-01a

Номер детали на чертеже:

Болт

Заводской номер: GB5787-AM12x35 Количество на модель: 4

GB5787-AM12x35

Номер детали на чертеже:

Эластичное соединение

Заводской номер: D00-158-01 Количество на модель: 1

D00-158-01

Номер детали на чертеже:

Прокладка, соединительная труба выходного коллектора

Заводской номер: D00-173-02 Количество на модель:

D00-173-02

Номер детали на чертеже:

Прокладка, соединительная труба выходного коллектора

Заводской номер: D00-173-01 Количество на модель:

D00-173-01

Номер детали на чертеже:

Зажим

Заводской номер: D13-001-01 Количество на модель: 1

D13-001-01

Номер детали на чертеже:

Сварной кронштейн, выпускной коллектор

Заводской номер: D00-015-06 Количество на модель:

D00-015-06

Номер детали на чертеже:

Сварной кронштейн

Заводской номер: D00-012-02 Количество на модель: 1

D00-012-02

Номер детали на чертеже:

Колено, система выхлопа

Заводской номер: D00-119-04 Количество на модель:

D00-119-04

Номер детали на чертеже:

Колено, система выхлопа

Заводской номер: D00-119-03 Количество на модель:

D00-119-03

Номер детали на чертеже:

Прокладка

Заводской номер: D00-220-03 Количество на модель:

D00-220-03

Номер детали на чертеже:

Болт

Заводской номер: GB5783-M10x30 Количество на модель:

GB5783-M10x30

Номер детали на чертеже:

Болт

Заводской номер: GB5787-AM10x25 Количество на модель: 2

GB5787-AM10x25

Номер детали на чертеже:

Зажим

Заводской номер: D00-222-01 Количество на модель:

D00-222-01

Номер детали на чертеже:

Сварной кронштейн, глушитель

Заводской номер: D00-014-10a Количество на модель:

D00-014-10a

Номер детали на чертеже:

Сварной кронштейн, глушитель

Заводской номер: D00-014-09a Количество на модель:

D00-014-09a

Номер детали на чертеже:

Сварной кронштейн, глушитель

Заводской номер: D00-014-08 Количество на модель:

D00-014-08

Номер детали на чертеже:

Кронштейн, глушитель

Заводской номер: D00-182-08a Количество на модель:

D00-182-08a

Номер детали на чертеже:

Втулка, соединительный элемент вентилятора

Заводской номер: D00-113-01 Количество на модель:

D00-113-01

Номер детали на чертеже:

Колено, труба

Заводской номер: D00-105-01 Количество на модель:

D00-105-01

Номер детали на чертеже:

Кронштейн, глушитель

Заводской номер: D00-183-10 Количество на модель:

D00-183-10

Номер детали на чертеже:

Щуп

Заводской номер: D00-006-01 Количество на модель:

D00-006-01

Номер детали на чертеже:

Болт

Заводской номер: GB5783-M10x20 Количество на модель:

GB5783-M10x20

Номер детали на чертеже:

Кронштейн, воздушный компрессор

Заводской номер: D00-101-04 Количество на модель:

D00-101-04

Номер детали на чертеже:

Кронштейн, воздушный компрессор

Заводской номер: D00-101-02 Количество на модель:

D00-101-02

Номер детали на чертеже:

Крышка, воздушный компрессор

Заводской номер: D00-142-01 Количество на модель:

D00-142-01

Номер детали на чертеже:

Щуп

Заводской номер: D00-006-03 Количество на модель: 1

D00-006-03

Номер детали на чертеже:

Ручка, щуп

Заводской номер: D00-007-01 Количество на модель: 1

D00-007-01

Номер детали на чертеже:

Водный/топливный фильтр

Заводской номер: D00-034-01 Количество на модель:

D00-034-01

Номер детали на чертеже:

Топливная входная трубка, топливный насос

Заводской номер: 761G-26-062 Количество на модель:

761G-26-062

Номер детали на чертеже:

Сварной кронштейн

Заводской номер: D00-009-03 Количество на модель: 1

D00-009-03

Номер детали на чертеже:

Сварная трубка, щуп

Заводской номер: D00-008-02 Количество на модель: 1

D00-008-02

Номер детали на чертеже:

Трубка, щуп

Заводской номер: D00-135-01 Количество на модель:

D00-135-01

Номер детали на чертеже:

Болт

Заводской номер: GB5787-AM8x16 Количество на модель: 2

GB5787-AM8x16

Номер детали на чертеже:

Подушка, зажим

Заводской номер: D00-139-01 Количество на модель: 1

D00-139-01

Номер детали на чертеже:

Зажим

Заводской номер: D00-138-01 Количество на модель: 1

D00-138-01

Номер детали на чертеже:

Зажим

Заводской номер: D00-190-02 Количество на модель:

D00-190-02

Номер детали на чертеже:

Кронштейн, перепускной клапан

Заводской номер: D47-102-01a Количество на модель:

D47-102-01a

Номер детали на чертеже:

Болт

Заводской номер: GB5787-AM10x20 Количество на модель:

GB5787-AM10x20

Номер детали на чертеже:

Зажим

Заводской номер: D04-150-01 Количество на модель:

D04-150-01

Номер детали на чертеже:

Механический узел

Заводской номер: D00-035-01 Количество на модель:

D00-035-01

Номер детали на чертеже:

Переходник

Заводской номер: D00-284-01 Количество на модель:

D00-284-01

Номер детали на чертеже:

Топливная труба

Заводской номер: 765Lb-26-001 Количество на модель:

765Lb-26-001

Номер детали на чертеже:

Топливная входная труба, топливный насос

Заводской номер: D00-240-01 Количество на модель:

D00-240-01

Номер детали на чертеже:

Болт

Заводской номер: GB5787-M10x35 Количество на модель:

GB5787-M10x35

Номер детали на чертеже:

Колено, труба

Заводской номер: D00-105-05 Количество на модель:

D00-105-05

Номер детали на чертеже:

Колено, труба

Заводской номер: D00-105-07 Количество на модель:

D00-105-07

Номер детали на чертеже:

Входная трубка, воздушный компрессор

Заводской номер: D00-188-03 Количество на модель:

D00-188-03

Номер детали на чертеже:

Шкив, коленчатый вал

Заводской номер: D00-108-03 Количество на модель: 1

D00-108-03

Номер детали на чертеже:

Фланец, система запуска двигателя

Заводской номер: D00-171-01 Количество на модель:

D00-171-01

Номер детали на чертеже:

Выходная трубка, маслоотстойник

Заводской номер: D42-500-01 Количество на модель:

D42-500-01

Номер детали на чертеже:

Колено, труба

Заводской номер: D00-105-11 Количество на модель:

D00-105-11

Номер детали на чертеже:

Сварной держатель, воздушный фильтр

Заводской номер: D00-005-25 Количество на модель:

D00-005-25

Номер детали на чертеже:

Сварной держатель, воздушный фильтр

Заводской номер: D00-005-16 Количество на модель:

D00-005-16

Номер детали на чертеже:

Сварной держатель, воздушный фильтр

Заводской номер: D00-005-14 Количество на модель: 1

D00-005-14

Номер детали на чертеже:

Сварной держатель, воздушный фильтр

Заводской номер: D00-005-13 Количество на модель:

D00-005-13

Номер детали на чертеже:

Прокладка, колено

Заводской номер: D00-146-04a Количество на модель:

D00-146-04a

Номер детали на чертеже:

Прокладка, колено

Заводской номер: D00-146-01 Количество на модель: 1

D00-146-01

Номер детали на чертеже:

Болт

Заводской номер: GB5787-M8x30 Количество на модель: 8

GB5787-M8x30

Номер детали на чертеже:

Шайба

Заводской номер: GB97.2-8-200HV-Y Количество на модель:

GB97.2-8-200HV-Y

Номер детали на чертеже:

Сварной держатель, воздушный фильтр

Заводской номер: D00-005-26a Количество на модель:

D00-005-26a

Номер детали на чертеже:

Сварной держатель, воздушный фильтр

Заводской номер: D00-005-27 Количество на модель:

D00-005-27

Номер детали на чертеже:

Входная труба, воздушный компрессор

Заводской номер: D00-103-01 Количество на модель:

D00-103-01

Номер детали на чертеже:

Гайка

Заводской номер: GB6170-M8-Y Количество на модель:

GB6170-M8-Y

Номер детали на чертеже:

Кронштейн

Заводской номер: D00-180-03 Количество на модель:

D00-180-03

Номер детали на чертеже:

Плоская шайба

Заводской номер: GB97.2-8-00HV-Y Количество на модель:

GB97.2-8-00HV-Y

Номер детали на чертеже:

Болт

Заводской номер: GB5783-M8x16 Количество на модель:

GB5783-M8x16

Номер детали на чертеже:

Переходник индикации, воздушный фильтр

Заводской номер: D00-145-01 Количество на модель: 1

D00-145-01

Номер детали на чертеже:

Регулятор давления

Заводской номер: C47BB-1P7125 Количество на модель:

C47BB-1P7125

Номер детали на чертеже:

Пружина

Заводской номер: D59-103-02 Количество на модель:

D59-103-02

Номер детали на чертеже:

Болт

Заводской номер: GB5787-AM8x75 Количество на модель:

GB5787-AM8x75

Номер детали на чертеже:

Вспомогательный клапан

Заводской номер: C47BB-5F5434 Количество на модель:

C47BB-5F5434

Номер детали на чертеже:

Топливная входная труба

Заводской номер: 00AL009 Количество на модель:

00AL009

Номер детали на чертеже:

Топливная входная труба, топливный насос

Заводской номер: D00-240-07 Количество на модель:

D00-240-07

Номер детали на чертеже:

Уплотнение, резиновая интегрированная шайба

Заводской номер: Q/SC1294-8 Количество на модель:

Q/SC1294-8

Номер детали на чертеже:

Медная шайба

Заводской номер: Q/SC598-8x16 Количество на модель: 1

Q/SC598-8x16

Номер детали на чертеже:

Резиновая водная труба

Заводской номер: Q/SC646-127x70 Количество на модель:

Q/SC646-127x70

Номер детали на чертеже:
