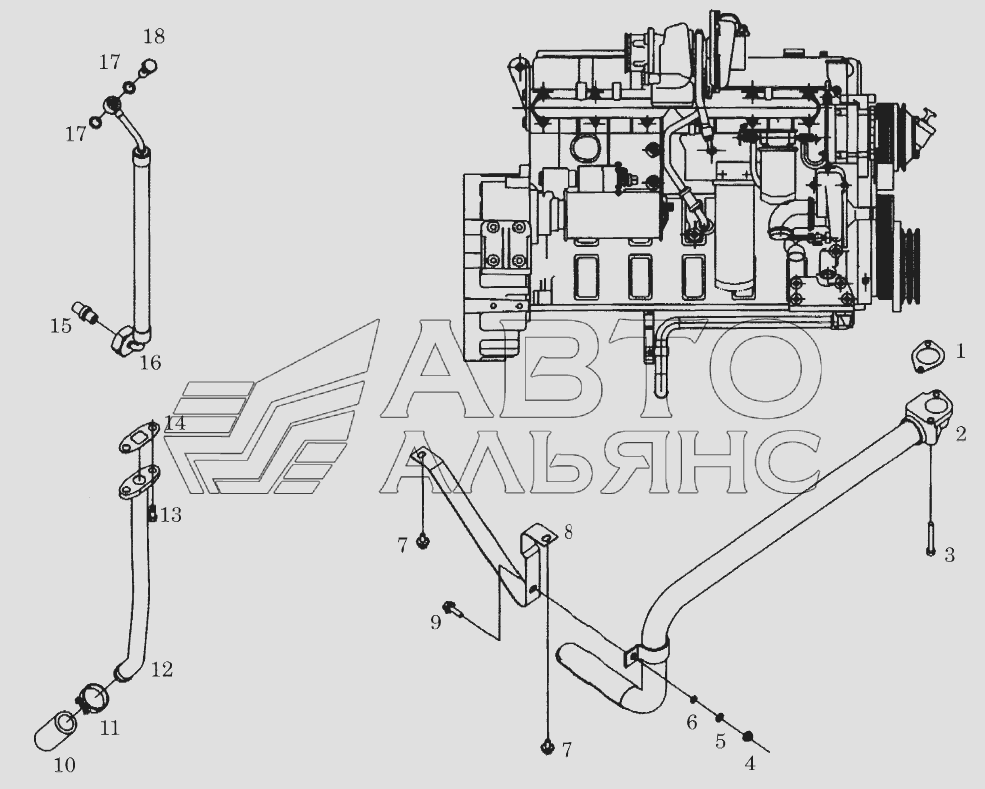

Масляные трубопроводы SDEC серии 6114В. Каталог 2010г.

Масляный охладитель SDEC серии 6114В Кронштейн крепления двигателя SDEC серии 6114В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: GB97.2-10-200HV-Y Количество на модель:
GB97.2-10-200HV-Y
1

Номер детали на чертеже:

1

Прокладка, трубка всасывания

Заводской номер: D19-114-01 Количество на модель:
D19-114-01
2

Номер детали на чертеже:

2

Сварная трубка всасывания

Заводской номер: D19-001-02 Количество на модель:
D19-001-02
2

Номер детали на чертеже:

2

Сварная трубка всасывания

Заводской номер: D19-001-03 Количество на модель:
D19-001-03
3

Номер детали на чертеже:

3

Болт

Заводской номер: GB70-M6x50 Количество на модель:
GB70-M6x50
4

Номер детали на чертеже:

4

Гайка

Заводской номер: GB6170-M6-Y Количество на модель:
GB6170-M6-Y
5

Номер детали на чертеже:

5

Шайба

Заводской номер: GB93-6 Количество на модель:
GB93-6
6

Номер детали на чертеже:

6

Шайба

Заводской номер: GB97.2-6-200HV-Y Количество на модель:
GB97.2-6-200HV-Y
7

Номер детали на чертеже:

7

Болт

Заводской номер: GB5787-M6x12 Количество на модель:
GB5787-M6x12
7

Номер детали на чертеже:

7

Болт

Заводской номер: GB5783-M6x12 Количество на модель:
GB5783-M6x12
8

Номер детали на чертеже:

8

Кронштейн, трубка всасывания

Заводской номер: D19-105-01 Количество на модель:
D19-105-01
9

Номер детали на чертеже:

9

Болт

Заводской номер: GB5783-M6x20 Количество на модель:
GB5783-M6x20
9

Номер детали на чертеже:

9

Болт

Заводской номер: GB5787-M6x20 Количество на модель:
GB5787-M6x20
10

Номер детали на чертеже:

10

Шланг

Заводской номер: D19-107-01 Количество на модель:
D19-107-01
10

Номер детали на чертеже:

10

Шланг

Заводской номер: D19-107-01a Количество на модель:
D19-107-01a
11

Номер детали на чертеже:

11

Зажим

Заводской номер: Q/SC1302-21-44 Количество на модель:
Q/SC1302-21-44
12

Номер детали на чертеже:

12

Сварная трубка возврата масла, турбокомпрессор

Заводской номер: D19-002-14a Количество на модель:
D19-002-14a
13

Номер детали на чертеже:

13

Болт

Заводской номер: GB5783-M10x25 Количество на модель:
GB5783-M10x25
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: D19-113-02 Количество на модель:
D19-113-02
15

Номер детали на чертеже:

15

Соединительный элемент

Заводской номер: D19-118-01 Количество на модель:
D19-118-01
16

Номер детали на чертеже:

16

Входная трубка, турбокомпрессор

Заводской номер: D19-110-01c Количество на модель:
D19-110-01c
16

Номер детали на чертеже:

16

Входная трубка, турбокомпрессор

Заводской номер: D19-110-07 Количество на модель:
D19-110-07
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Q/SC642.1-03-12 Количество на модель:
Q/SC642.1-03-12
18

Номер детали на чертеже:

18

Соединительный болт

Заводской номер: Q/SC642.1-01-M12x1.25 Количество на модель:
Q/SC642.1-01-M12x1.25
