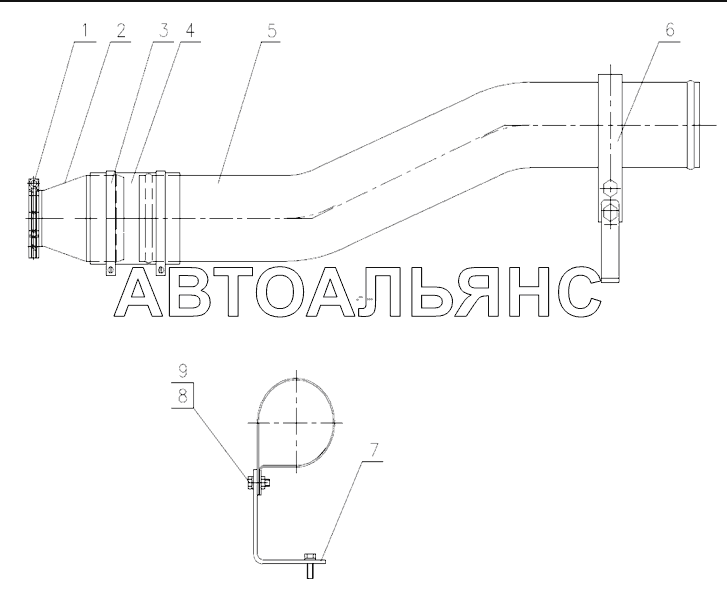

AIR LINE GROUP, ENGINE APPLICATION SC9DF290Q4. Каталог 2015г.

AIR INTAKE PIPE GROUP SC9DF290Q4 ENGINE APPLICATION OPTION, FOR CUSTOMER SC9DF290Q4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Clamp assy

Заводской номер: D12B-001-900 Количество на модель: 1
D12B-001-900
1
2

Номер детали на чертеже:

2

Air outlet pipe, compressor

Заводской номер: D12B-101-900 Количество на модель: 1
D12B-101-900
1
3

Номер детали на чертеже:

3

Spring clamp

Заводской номер: B00001532 Количество на модель: 2
B00001532
2
4

Номер детали на чертеже:

4

Hose

Заводской номер: B00001590 Количество на модель: 1
B00001590
1
5

Номер детали на чертеже:

5

Air outlet pipe, compressor

Заводской номер: D12B-101-73 Количество на модель: 1
D12B-101-73
1
6

Номер детали на чертеже:

6

Clamp

Заводской номер: D12B-110-34A Количество на модель: 1
D12B-110-34A
1
7

Номер детали на чертеже:

7

Compressor outlet pipe bracket

Заводской номер: D12B-115-57 Количество на модель: 1
D12B-115-57
1
8

Номер детали на чертеже:

8

BOLT, HEX FLANGE HEAD CAP

Заводской номер: B00001998 Количество на модель: 2
B00001998
2
9

Номер детали на чертеже:

9

NUT, HEX FLANGE HEAD CAP

Заводской номер: B00000834 Количество на модель: 1
B00000834
1
AIR INTAKE PIPE GROUP SC9DF290Q4 ENGINE APPLICATION OPTION, FOR CUSTOMER SC9DF290Q4
