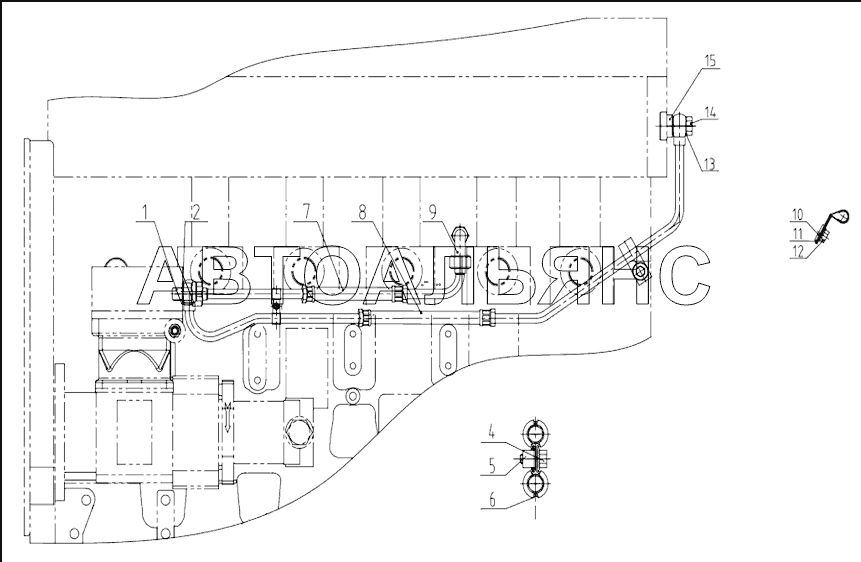

ENGINE APPLICATION COOLING LINE GROUP SC9DF290Q4. Каталог 2015г.

COOLING LINE GROUP SC9DF290Q4 INJECTOR GROUP SC9DF290Q4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe joint

Заводской номер: D24B-106-33 Количество на модель: 1
D24B-106-33
1
2

Номер детали на чертеже:

2

Copper washer

Заводской номер: B00001829 Количество на модель: 1
B00001829
1
4

Номер детали на чертеже:

4

HEX HEAD BOLT

Заводской номер: B00002111 Количество на модель: 1
B00002111
1
5

Номер детали на чертеже:

5

Зажим

Заводской номер: D24B-003-30 Количество на модель: 1
D24B-003-30
1
6

Номер детали на чертеже:

6

Зажим

Заводской номер: D24B-119-30 Количество на модель: 1
D24B-119-30
1
7

Номер детали на чертеже:

7

Air compressor water inlet tube

Заводской номер: D24B-001-904 Количество на модель: 1
D24B-001-904
1
8

Номер детали на чертеже:

8

Water outlet pipe, air compressor

Заводской номер: D24B-002-904 Количество на модель: 1
D24B-002-904
1
9

Номер детали на чертеже:

9

Joint elbow

Заводской номер: D24B-104-902 Количество на модель: 1
D24B-104-902
1
10

Номер детали на чертеже:

10

SPRING WASHER

Заводской номер: B00001239 Количество на модель: 1
B00001239
1
11

Номер детали на чертеже:

11

Clamp

Заводской номер: D24B-117-900 Количество на модель: 1
D24B-117-900
1
12

Номер детали на чертеже:

12

BOLT, HEX FLANGE HEAD CAP

Заводской номер: B00002047 Количество на модель: 1
B00002047
1
13

Номер детали на чертеже:

13

Washer

Заводской номер: B00002195 Количество на модель: 4
B00002195
4
14

Номер детали на чертеже:

14

Hinge bolt

Заводской номер: B00002180 Количество на модель: 2
B00002180
2
15

Номер детали на чертеже:

15

Connector

Заводской номер: D24B-131-900 Количество на модель: 1
D24B-131-900
1
