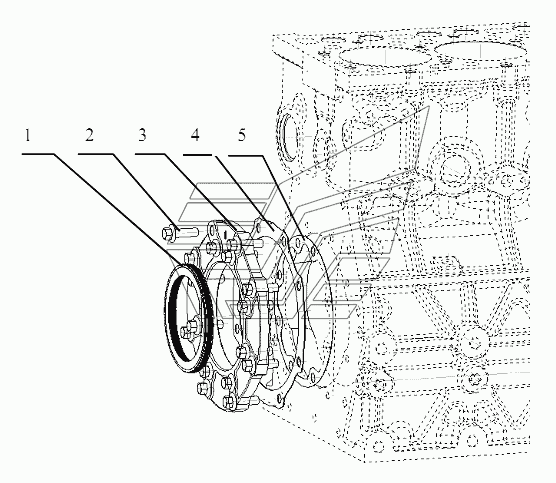

R3000-1002300/02 Seal house Assembly 4D24T00, 4D2402. Каталог 2016г.

R3000-1002300/03 Idler gear Assembly 4D24T00, 4D2402 R3000-1003000 (T), R8000 -1003000 (Na) Cylinder Head Assembly 4D24T00, 4D2402

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Seal

Заводской номер: YC209-C085102PL Количество на модель: 1

В закладки

YC209-C085102PL

1

2

Номер детали на чертеже:

2

Bolt

Заводской номер: Q1840825TF2 Количество на модель: 16

В закладки

Q1840825TF2

16

3

Номер детали на чертеже:

3

Rear Seal house

Заводской номер: R3000-1002501 Количество на модель: 1

В закладки

R3000-1002501

1

4

Номер детали на чертеже:

4

Rear Seal house gasket

Заводской номер: R3000-1002503 Количество на модель: 1

В закладки

R3000-1002503

1

5

Номер детали на чертеже:

5

Washer

Заводской номер: R3000-1002504 Количество на модель: 1

В закладки

R3000-1002504

1
