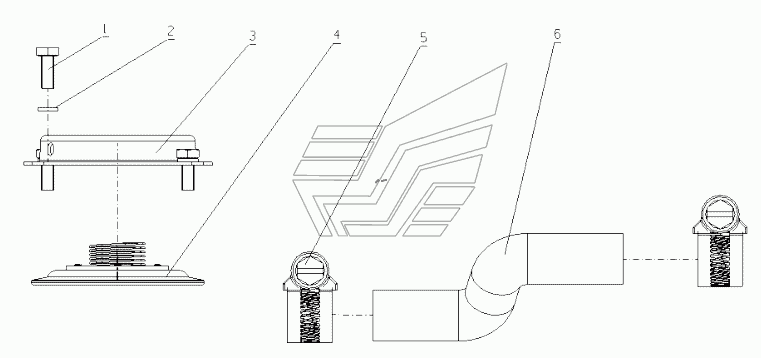

R3000-1014000/01 Crankcase ventilation installation assembly 4D24T00, 4D2402. Каталог 2016г.

R3000-1013000 Oil Cool Assembly (T) 4D24T00, 4D2402 R3000-1015000/01 Engine Starter Auxiliary Device Assembly 4D24T00, 4D2402

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Bolt

Заводской номер: Q150B0410 Количество на модель: 4

В закладки

Q150B0410

4

2

Номер детали на чертеже:

2

Washer

Заводской номер: Q40304 Количество на модель: 4

В закладки

Q40304

4

3

Номер детали на чертеже:

3

Breather cover

Заводской номер: R3000-1014007 Количество на модель: 1

В закладки

R3000-1014007

1

4

Номер детали на чертеже:

4

Separator pressure regulating valve

Заводской номер: R3000-1014200 Количество на модель: 1

В закладки

R3000-1014200

1

5

Номер детали на чертеже:

5

Strap

Заводской номер: Q67616 Количество на модель: 2

В закладки

Q67616

2

6

Номер детали на чертеже:

6

Connecting pipe

Заводской номер: R3000-1002814 Количество на модель: 1

В закладки

R3000-1002814

1
