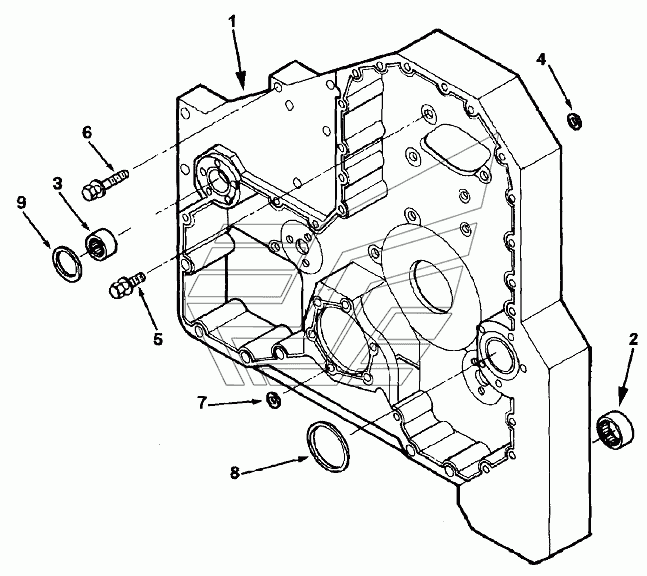

Gear Housing BB2712 QSM-11 Tier 3. Каталог 2015г.

Main Bearings BB2712 QSM-11 Tier 3 Idler Gears BB2712 QSM-11 Tier 3

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Housing, Gear

Заводской номер: 4906948 Количество на модель: 1

В закладки

4906948

1

1

Номер детали на чертеже:

1

Housing, Gear

Заводской номер: 3102777 Количество на модель: 1

В закладки

3102777

1

2

Номер детали на чертеже:

2

Bearing, Needle

Заводской номер: 3025354 Количество на модель: 1

В закладки

3025354

1

3

Номер детали на чертеже:

3

Bearing, Needle

Заводской номер: 3893913 Количество на модель: 1

В закладки

3893913

1

4

Номер детали на чертеже:

4

Seal, О Ring

Заводской номер: 3883150 Количество на модель: 1

В закладки

3883150

1

5

Номер детали на чертеже:

5

Screw, Captive Washer Cap

Заводской номер: 3818060 Количество на модель: 11

В закладки

3818060

11

6

Номер детали на чертеже:

6

Screw, Captive Washer Cap

Заводской номер: 3820186 Количество на модель: 5

В закладки

3820186

5

7

Номер детали на чертеже:

7

Seal, Rectangular Ring

Заводской номер: 3201659 Количество на модель: 6

В закладки

3201659

6

8

Номер детали на чертеже:

8

Seal, Rectangular Ring

Заводской номер: 3820945 Количество на модель: 1

В закладки

3820945

1

9

Номер детали на чертеже:

9

Seal, Rectangular Ring

Заводской номер: 3820946 Количество на модель: 1

В закладки

3820946

1
