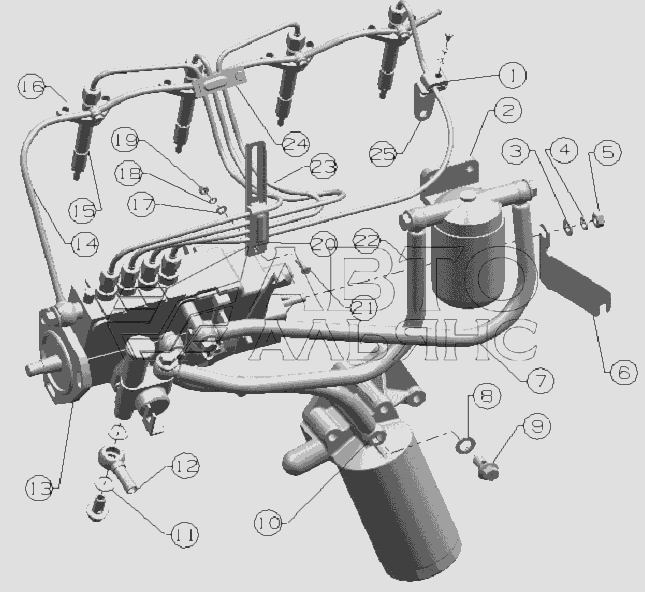

Fuel Pipes Assembly Двигатель BAW-1044 E2. Каталог 2010г.

Start system Двигатель BAW-1044 E2 Air compressor assembly Двигатель BAW-1044 E2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Single cylinder high pressure fuel pipe clamp

Заводской номер: 4100QB-11.01.03B Количество на модель: 1
4100QB-11.01.03B
1
2

Номер детали на чертеже:

2

Fuel filter

Заводской номер: CX0708B Количество на модель: 1
CX0708B
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB97-76 Количество на модель: 1
GB97-76
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: GB93-87 Количество на модель: 1
GB93-87
1
5

Номер детали на чертеже:

5

Thin hexagon

Заводской номер: GB/T6170-2000 Количество на модель: 1
GB/T6170-2000
1
6

Номер детали на чертеже:

6

Pump support

Заводской номер: 4100QBZL-01-036 Количество на модель: 1
4100QBZL-01-036
1
7

Номер детали на чертеже:

7

Fuel pipe

Заводской номер: 4100QB-11.03-WG Количество на модель: 1
4100QB-11.03-WG
1
8

Номер детали на чертеже:

8

washer M10X1.5F M10X1

Заводской номер: 9087060088 Количество на модель: 4
9087060088
4
9

Номер детали на чертеже:

9

Hollow connection

Заводской номер: 4100QB-11-010 Количество на модель: 2
4100QB-11-010
2
10

Номер детали на чертеже:

10

Fuel pipe

Заводской номер: 4100QB-11.04 Количество на модель: 1
4100QB-11.04
1
11

Номер детали на чертеже:

11

washer M14X2F

Заводской номер: 9087060089 Количество на модель: 12
9087060089
12
13

Номер детали на чертеже:

13

Fuel injection pump

Заводской номер: BHF4PM095012 Количество на модель: 1
BHF4PM095012
1
14

Номер детали на чертеже:

14

Fuel injection leak-off pipe assembly

Заводской номер: 4100QBZL-11.05B-JH Количество на модель: 1
4100QBZL-11.05B-JH
1
15

Номер детали на чертеже:

15

Fuel leak-off hollow screw

Заводской номер: KBAL-P035 Количество на модель: 4
KBAL-P035
4
16

Номер детали на чертеже:

16

Injector clamping bar

Заводской номер: 4100QB-11-002-F Количество на модель: 4
4100QB-11-002-F
4
20

Номер детали на чертеже:

20

4 cylinder high pressure fuel pipe clamp

Заводской номер: 4100QBZL-11.01.04 Количество на модель: 1
4100QBZL-11.01.04
1
21

Номер детали на чертеже:

21

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 2
GB/T5783-2000
2
22

Номер детали на чертеже:

22

Fuel pipe 550

Заводской номер: 4100QB-11.02 Количество на модель: 1
4100QB-11.02
1
