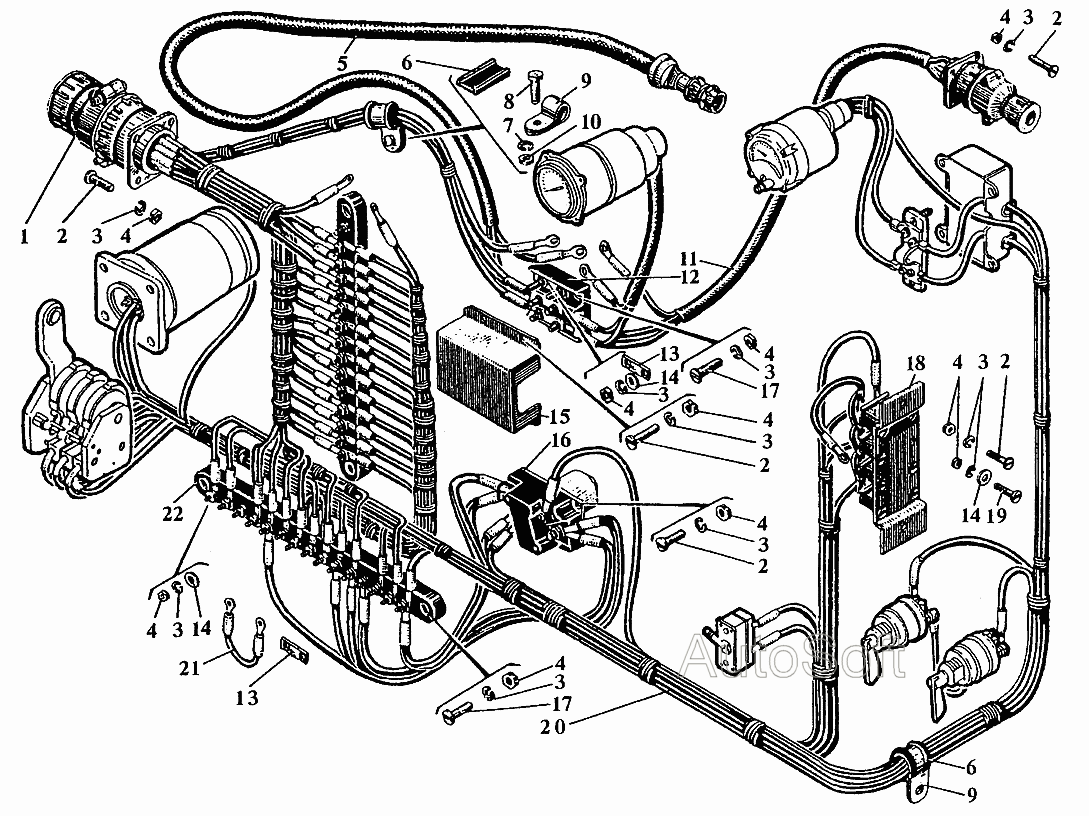

Детали электрической схемы щитка Дизели Д6С2. Каталог 2009г.

Установка щитка управления дизелем Дизели Д6С2 Панель приборов Дизели Д6С2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Хомут

Заводской номер: У05-14-40 Количество на модель: 2
У05-14-40
2

Номер детали на чертеже:

Розетка СШРГ 48 П26 ЭГ3Н

Заводской номер: [Розетка СШРГ 48 П26 ЭГ3Н] Количество на модель: 1
[Розетка СШРГ 48 П26 ЭГ3Н]
1

Номер детали на чертеже:

Розетка СШРГ 28 П4 ЭГ8Н

Заводской номер: [Розетка СШРГ 28 П4 ЭГ8Н] Количество на модель: 1
[Розетка СШРГ 28 П4 ЭГ8Н]
1

Номер детали на чертеже:

Планка

Заводской номер: 537-73-39 Количество на модель: 1
537-73-39
1

Номер детали на чертеже:

Конденсатор МБГП-2-200-ВЫ-1мкФ-В

Заводской номер: [Конденсатор МБГП-2-200-ВЫ-1мкФ-В] Количество на модель: 2
[Конденсатор МБГП-2-200-ВЫ-1мкФ-В]
2

Номер детали на чертеже:

Конденсатор МБГО-1-600-0,25-II

Заводской номер: [Конденсатор МБГО-1-600-0,25-II] Количество на модель: 2
[Конденсатор МБГО-1-600-0,25-II]
2

Номер детали на чертеже:

Вилка СШРГ 48 П26 ЭГ3Н

Заводской номер: [Вилка СШРГ 48 П26 ЭГ3Н] Количество на модель: 1
[Вилка СШРГ 48 П26 ЭГ3Н]
1

Номер детали на чертеже:

Вилка СШРГ 28 П4 ЭГ8Н

Заводской номер: [Вилка СШРГ 28 П4 ЭГ8Н] Количество на модель: 1
[Вилка СШРГ 28 П4 ЭГ8Н]
1
1

Номер детали на чертеже:

1

Коллектор проводов

Заводской номер: сб.537-09-39-1 Количество на модель: 1
сб.537-09-39-1
1
2

Номер детали на чертеже:

2

Винт М4х12

Заводской номер: У28-18-82 Количество на модель: 16
У28-18-82
16
3

Номер детали на чертеже:

3

Шайба пружинная 4Л

Заводской номер: 553-09-1 Количество на модель: 68
553-09-1
68
4

Номер детали на чертеже:

4

Гайка М4

Заводской номер: 351-10 Количество на модель: 68
351-10
68
5

Номер детали на чертеже:

5

Провод со штепсельным разъемом

Заводской номер: сб.537-56-32 Количество на модель: 1
сб.537-56-32
1
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 420-149-3 Количество на модель: 3
420-149-3
3
7

Номер детали на чертеже:

7

Шайба пружинная 6Т

Заводской номер: 353-23 Количество на модель: 3
353-23
3
8

Номер детали на чертеже:

8

Болт М6х14

Заводской номер: 356-16А Количество на модель: 3
356-16А
3
9

Номер детали на чертеже:

9

Хомутик

Заводской номер: 1237-29 Количество на модель: 1
1237-29
1
10

Номер детали на чертеже:

10

Гайка М6

Заводской номер: 351-06 Количество на модель: 3
351-06
3
11

Номер детали на чертеже:

11

Провод

Заводской номер: сб.537-13-39 Количество на модель: 1
сб.537-13-39
1
12

Номер детали на чертеже:

12

Зажим контактный

Заводской номер: сб.У33-18-07 Количество на модель: 1
сб.У33-18-07
1
12

Номер детали на чертеже:

12

Зажим контактный

Заводской номер: сб.У33-18-125 Количество на модель: 1
сб.У33-18-125
1
13

Номер детали на чертеже:

13

Перемычка

Заводской номер: 537-163-32 Количество на модель: 8
537-163-32
8
14

Номер детали на чертеже:

14

Шайба чистая 4

Заводской номер: 353-09 Количество на модель: 44
353-09
44
15

Номер детали на чертеже:

15

Кожух

Заводской номер: У33-18-67 Количество на модель: 1
У33-18-67
1
16

Номер детали на чертеже:

16

Контактор ТКС 101 ДОД

Заводской номер: [Контактор ТКС 101 ДОД] Количество на модель: 1
[Контактор ТКС 101 ДОД]
1
17

Номер детали на чертеже:

17

Винт М4х16

Заводской номер: 556-60-1 Количество на модель: 8
556-60-1
8
18

Номер детали на чертеже:

18

Блок конденсаторов

Заводской номер: сб.537-12-39 Количество на модель: 1
сб.537-12-39
1
19

Номер детали на чертеже:

19

Винт М4х12

Заводской номер: 356-46 Количество на модель: 8
356-46
8
20

Номер детали на чертеже:

20

Коллектор проводов

Заводской номер: сб.537-11-32-3 Количество на модель: 1
сб.537-11-32-3
1
21

Номер детали на чертеже:

21

Провод

Заводской номер: сб.537-48-32-1 Количество на модель: 2
сб.537-48-32-1
2
22

Номер детали на чертеже:

22

Плата клеммная

Заводской номер: сб.537-11-30 Количество на модель: 2
сб.537-11-30
2
22

Номер детали на чертеже:

22

Плата клеммная

Заводской номер: сб.537-56-30 Количество на модель: 2
сб.537-56-30
2
