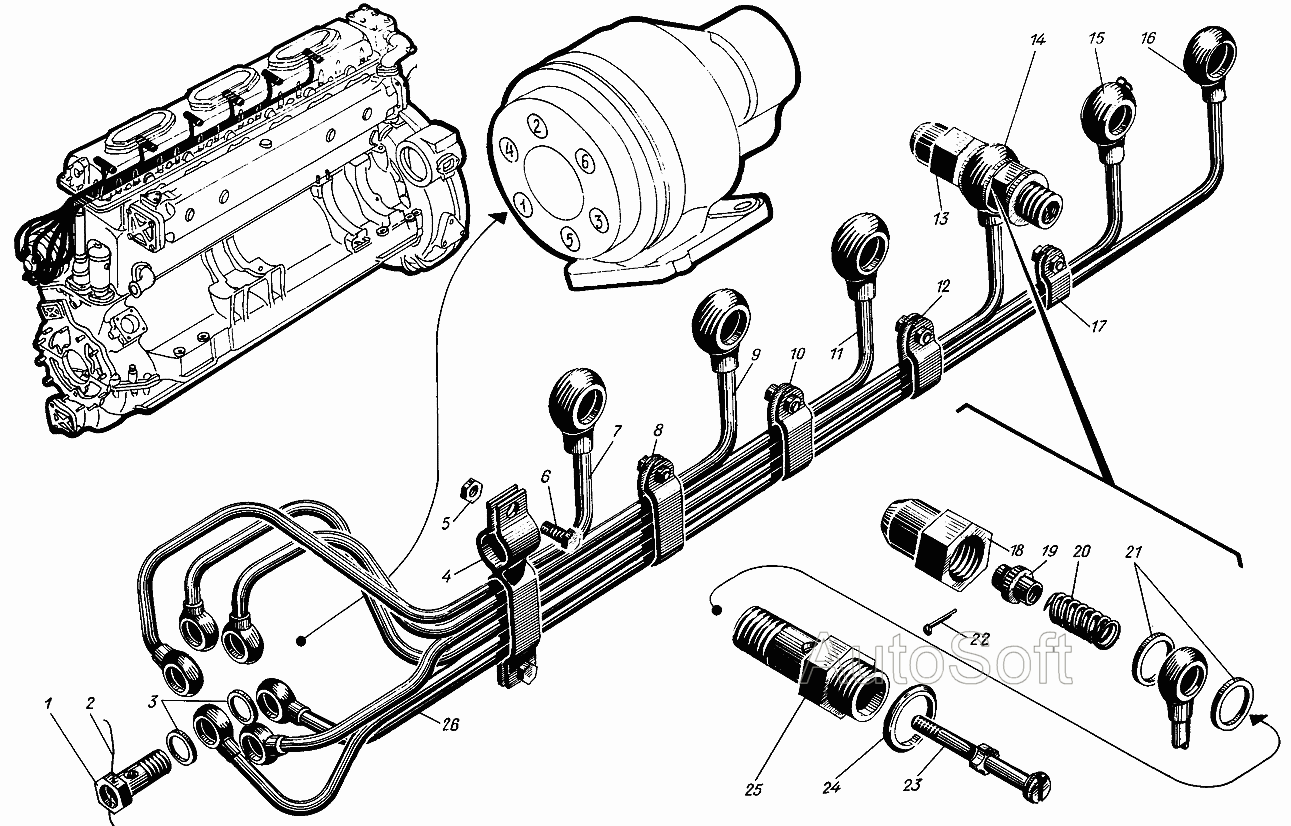

Трубопровод воздушного пуска Дизели Д6С1. Каталог 2009г.

Воздухораспределитель Дизели Д6С1 Корпус привода вентилятора Дизели Д6С1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Зажим

Заводской номер: 320-37 Количество на модель: 6
320-37
6
2

Номер детали на чертеже:

2

Проволока стопорная

Заводской номер: 354-22 Количество на модель: 3
354-22
3
3

Номер детали на чертеже:

3

Кольцо уплотнительное 12х16

Заводской номер: 355-06 Количество на модель: 12
355-06
12
4

Номер детали на чертеже:

4

Хомутик шести трубок

Заводской номер: сб.322-64-1 Количество на модель: 1
сб.322-64-1
1
5

Номер детали на чертеже:

5

Гайка М4

Заводской номер: 351-10 Количество на модель: 3
351-10
3
5

Номер детали на чертеже:

5

Гайка М5

Заводской номер: 351-13 Количество на модель: 5
351-13
5
6

Номер детали на чертеже:

6

Винт М5х12

Заводской номер: 356-22 Количество на модель: 5
356-22
5
6

Номер детали на чертеже:

6

Винт М4х12

Заводской номер: 356-46 Количество на модель: 3
356-46
3
7

Номер детали на чертеже:

7

Трубка воздушного пуска первого цилиндра

Заводской номер: сб.522-07-1 Количество на модель: 1
сб.522-07-1
1
8

Номер детали на чертеже:

8

Хомутик пяти трубок

Заводской номер: 322-68 Количество на модель: 1
322-68
1
9

Номер детали на чертеже:

9

Трубка воздушного пуска второго правого цилиндра

Заводской номер: сб.522-08 Количество на модель: 1
сб.522-08
1
10

Номер детали на чертеже:

10

Хомутик четырех трубок

Заводской номер: 522-67 Количество на модель: 1
522-67
1
11

Номер детали на чертеже:

11

Трубка воздушного пуска третьего правого цилиндра

Заводской номер: сб.522-09 Количество на модель: 1
сб.522-09
1
12

Номер детали на чертеже:

12

Хомутик трех трубок

Заводской номер: 522-66 Количество на модель: 1
522-66
1
13

Номер детали на чертеже:

13

Клапан пусковой

Заводской номер: сб.322-13-3 Количество на модель: 6
сб.322-13-3
6
14

Номер детали на чертеже:

14

Трубка воздушного пуска четвертого правого цилиндра

Заводской номер: сб.522-10 Количество на модель: 1
сб.522-10
1
15

Номер детали на чертеже:

15

Трубка воздушного пуска пятого цилиндра

Заводской номер: сб.522-11-1 Количество на модель: 1
сб.522-11-1
1
16

Номер детали на чертеже:

16

Трубка воздушного пуска шестого правого цилиндра

Заводской номер: сб.522-12 Количество на модель: 1
сб.522-12
1
17

Номер детали на чертеже:

17

Хомутик двух трубок

Заводской номер: 322-65 Количество на модель: 1
322-65
1
18

Номер детали на чертеже:

18

Колпачок пускового клапана

Заводской номер: 322-37 Количество на модель: 6
322-37
6
19

Номер детали на чертеже:

19

Гайка пускового клапана

Заводской номер: 322-35 Количество на модель: 6
322-35
6
20

Номер детали на чертеже:

20

Пружина пускового клапана

Заводской номер: 322-36-1 Количество на модель: 6
322-36-1
6
21

Номер детали на чертеже:

21

Кольцо уплотнительное 16х22

Заводской номер: 355-11 Количество на модель: 12
355-11
12
22

Номер детали на чертеже:

22

Шплинт разводной 1,5х12

Заводской номер: 354-09 Количество на модель: 6
354-09
6
23

Номер детали на чертеже:

23

Грибок пускового клапана

Заводской номер: 322-34-1 Количество на модель: 6
322-34-1
6
24

Номер детали на чертеже:

24

Кольцо уплотнительное 18х24

Заводской номер: 355-08 Количество на модель: 6
355-08
6
25

Номер детали на чертеже:

25

Корпус пускового клапана

Заводской номер: 322-33-2 Количество на модель: 6
322-33-2
6
26

Номер детали на чертеже:

26

Воздухопровод пусковой

Заводской номер: сб.522-15 Количество на модель: 1
сб.522-15
1
