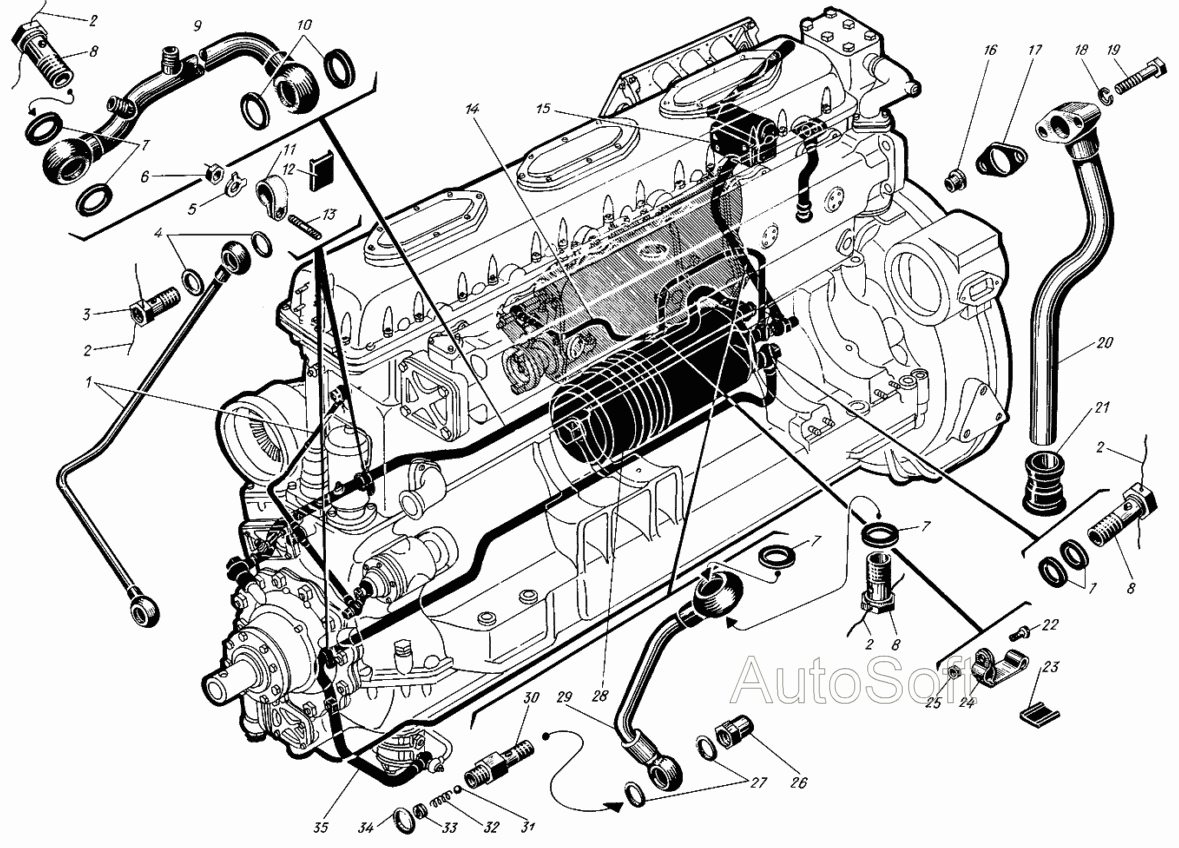

Трубопровод масляный Дизели Д6С1. Каталог 2009г.

Крышка электромаслоподкачивающего насоса Дизели Д6С1 Масляный фильтр (для дизелей, выпускаемых с 1977г.) Дизели Д6С1

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

28

28

29

30

30

31

32

33

34

35

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Трубка подвода масла к распредвалам правая

Заводской номер: сб.1220-32 Количество на модель:

сб.1220-32

1

Номер детали на чертеже:

1

Трубка к распределительным валам и приводу генератора

Заводской номер: сб.520-32-2 Количество на модель: 1

сб.520-32-2

1

2

Номер детали на чертеже:

2

Проволока стопорная

Заводской номер: 354-22 Количество на модель: 6

354-22

6

3

Номер детали на чертеже:

3

Зажим

Заводской номер: 320-37 Количество на модель: 4

320-37

4

4

Номер детали на чертеже:

4

Кольцо уплотнительное 12х16

Заводской номер: 355-06 Количество на модель: 8

355-06

8

5

Номер детали на чертеже:

5

Шайба стопорная 8

Заводской номер: 353-16-1 Количество на модель: 2

353-16-1

2

6

Номер детали на чертеже:

6

Гайка М8

Заводской номер: 3351-02 Количество на модель: 2

3351-02

2

7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 555-15 Количество на модель: 4

555-15

4

8

Номер детали на чертеже:

8

Зажим

Заводской номер: 320-63-1 Количество на модель: 2

320-63-1

2

9

Номер детали на чертеже:

9

Трубка от фильтра к картеру

Заводской номер: сб.520-01-10 Количество на модель:

сб.520-01-10

9

Номер детали на чертеже:

9

Трубка от фильтра к картеру

Заводской номер: сб.520-01-7 Количество на модель: 1

сб.520-01-7

1

10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 413-94А Количество на модель: 4

413-94А

4

11

Номер детали на чертеже:

11

Хомут подвесной

Заводской номер: 320-86 Количество на модель: 2

320-86

2

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 420-149-3 Количество на модель: 2

420-149-3

2

13

Номер детали на чертеже:

13

Шпилька М8х28

Заводской номер: 550-110 Количество на модель: 2

550-110

2

14

Номер детали на чертеже:

14

Труба к клапану выключения подачи топлива

Заводской номер: сб.520-120-5 Количество на модель: 1

сб.520-120-5

1

15

Номер детали на чертеже:

15

Ручной маслоподкачивающий насос

Заводской номер: сб.580-00-2 Количество на модель:

сб.580-00-2

16

Номер детали на чертеже:

16

Втулка

Заводской номер: 306-28 Количество на модель: 2

306-28

2

17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 320-59-2А Количество на модель: 1

320-59-2А

1

18

Номер детали на чертеже:

18

Шайба пружинная 6Т

Заводской номер: 353-23 Количество на модель: 2

353-23

2

19

Номер детали на чертеже:

19

Болт хомута

Заводской номер: 321-17 Количество на модель: 2

321-17

2

20

Номер детали на чертеже:

20

Труба сливная правая

Заводской номер: сб.520-04 Количество на модель: 1

сб.520-04

1

21

Номер детали на чертеже:

21

Втулка

Заводской номер: 320-57-2А Количество на модель: 1

320-57-2А

1

22

Номер детали на чертеже:

22

Винт М4х12

Заводской номер: 356-46 Количество на модель: 1

356-46

1

23

Номер детали на чертеже:

23

Прокладка

Заводской номер: 520-146 Количество на модель: 1

520-146

1

24

Номер детали на чертеже:

24

Хомут

Заводской номер: 520-161 Количество на модель: 1

520-161

1

25

Номер детали на чертеже:

25

Гайка М4

Заводской номер: 351-10 Количество на модель: 1

351-10

1

26

Номер детали на чертеже:

26

Колпачок обратного клапана

Заводской номер: 420-03 Количество на модель:

420-03

27

Номер детали на чертеже:

27

Кольцо уплотнительное 16х22

Заводской номер: 355-11 Количество на модель:

355-11

28

Номер детали на чертеже:

28

Фильтр масляный "МАФ"

Заводской номер: сб.513-00-15 Количество на модель: 1

сб.513-00-15

1

28

Номер детали на чертеже:

28

Фильтр масляный

Заводской номер: сб.513-00-25-02 Количество на модель:

сб.513-00-25-02

28

Номер детали на чертеже:

28

Фильтр масляный

Заводской номер: сб.513-00-25-01 Количество на модель: 1

сб.513-00-25-01

1

28

Номер детали на чертеже:

28

Фильтр масляный

Заводской номер: сб.513-00-25 Количество на модель:

сб.513-00-25

29

Номер детали на чертеже:

29

Труба от маслопрокачивающего насоса к фильтру

Заводской номер: сб.520-07-4 Количество на модель:

сб.520-07-4

30

Номер детали на чертеже:

30

Клапан запорный

Заводской номер: сб.320-100 Количество на модель:

сб.320-100

30

Номер детали на чертеже:

30

Корпус запорного клапана

Заводской номер: 320-101-1 Количество на модель:

320-101-1

31

Номер детали на чертеже:

31

Шарик 10мм

Заводской номер: 320-103 Количество на модель:

320-103

32

Номер детали на чертеже:

32

Пружина запорного клапана

Заводской номер: 320-104А Количество на модель:

320-104А

33

Номер детали на чертеже:

33

Пробка упорная

Заводской номер: 320-102-1 Количество на модель:

320-102-1

34

Номер детали на чертеже:

34

Кольцо уплотнительное 18х24

Заводской номер: 355-08 Количество на модель:

355-08

35

Номер детали на чертеже:

35

Труба от масляного насоса к фильтру

Заводской номер: сб.520-02-10 Количество на модель: 1

сб.520-02-10

1
