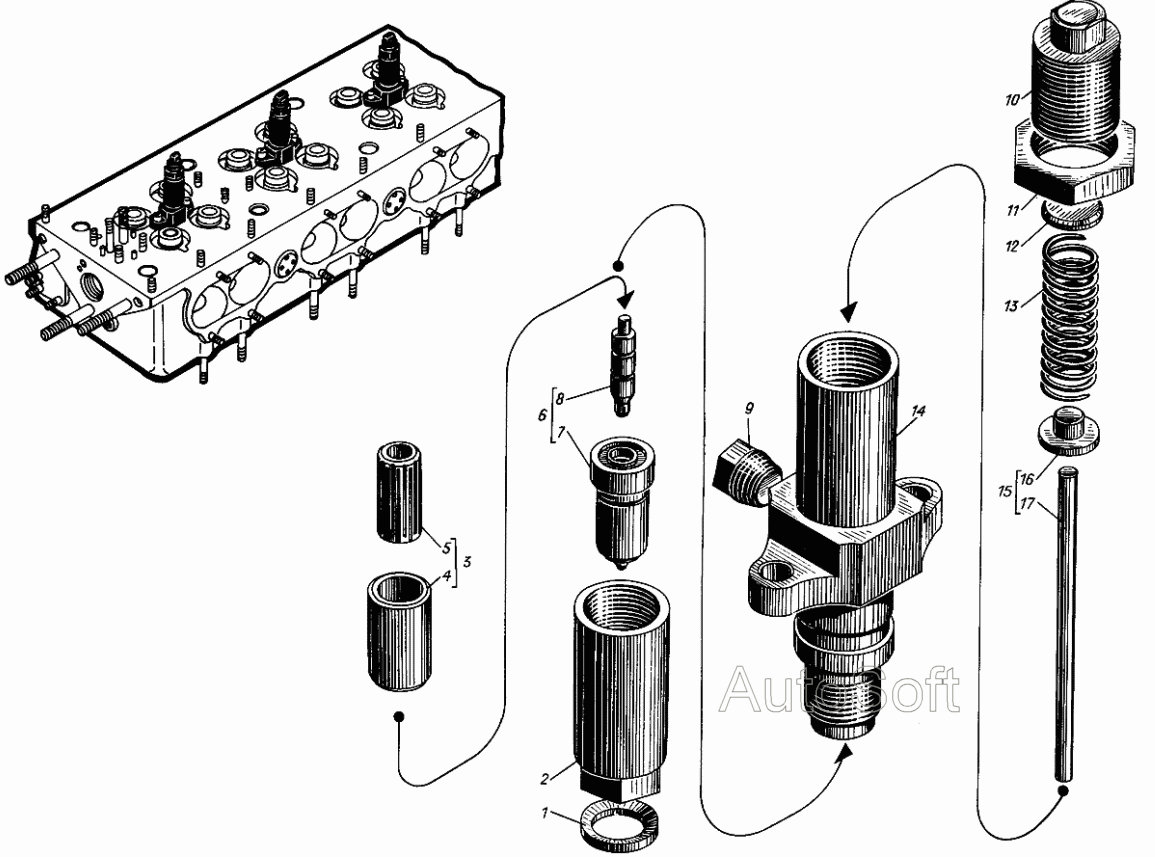

Форсунка Дизели Д6С1. Каталог 2009г.

Трубопровод высокого давления и слив топлива из форсунок Дизели Д6С1 Установка воздухоочистителя Дизели Д6С1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Форсунка с фильтром

Заводской номер: сб.517-00-1А Количество на модель: 6
сб.517-00-1А
6
1

Номер детали на чертеже:

1

Кольцо уплотнительное

Заводской номер: 317-22 Количество на модель: 6
317-22
6
2

Номер детали на чертеже:

2

Гайка распылителя

Заводской номер: 317-23-5 Количество на модель: 6
317-23-5
6
3

Номер детали на чертеже:

3

Фильтр

Заводской номер: сб.317-33-1 Количество на модель: 6
сб.317-33-1
6
4

Номер детали на чертеже:

4

Втулка фильтра

Заводской номер: 317-34-2 Количество на модель: 6
317-34-2
6
5

Номер детали на чертеже:

5

Фильтрующий элемент

Заводской номер: 317-35-2 Количество на модель: 6
317-35-2
6
6

Номер детали на чертеже:

6

Распылитель

Заводской номер: сб.517-01-1 Количество на модель: 6
сб.517-01-1
6
7

Номер детали на чертеже:

7

Корпус распылителя

Заводской номер: 517-06-1 Количество на модель: 6
517-06-1
6
8

Номер детали на чертеже:

8

Игла распылителя

Заводской номер: 317-07-3 Количество на модель: 6
317-07-3
6
9

Номер детали на чертеже:

9

Заглушка

Заводской номер: 340-21-1В Количество на модель: 6
340-21-1В
6
10

Номер детали на чертеже:

10

Гайка пружины

Заводской номер: 317-24-1 Количество на модель: 6
317-24-1
6
11

Номер детали на чертеже:

11

Контргайка

Заводской номер: 317-25 Количество на модель: 6
317-25
6
12

Номер детали на чертеже:

12

Шайба пружины

Заводской номер: 317-36 Количество на модель: 6
317-36
6
13

Номер детали на чертеже:

13

Пружина форсунки

Заводской номер: 317-15-2 Количество на модель: 6
317-15-2
6
14

Номер детали на чертеже:

14

Корпус форсунки

Заводской номер: 517-13-2 Количество на модель: 6
517-13-2
6
15

Номер детали на чертеже:

15

Штанга форсунки

Заводской номер: сб.317-02-3 Количество на модель: 6
сб.317-02-3
6
16

Номер детали на чертеже:

16

Тарелка пружины нижняя

Заводской номер: 317-10-2 Количество на модель: 6
317-10-2
6
17

Номер детали на чертеже:

17

Штанга форсунки

Заводской номер: 317-09-3 Количество на модель: 6
317-09-3
6
