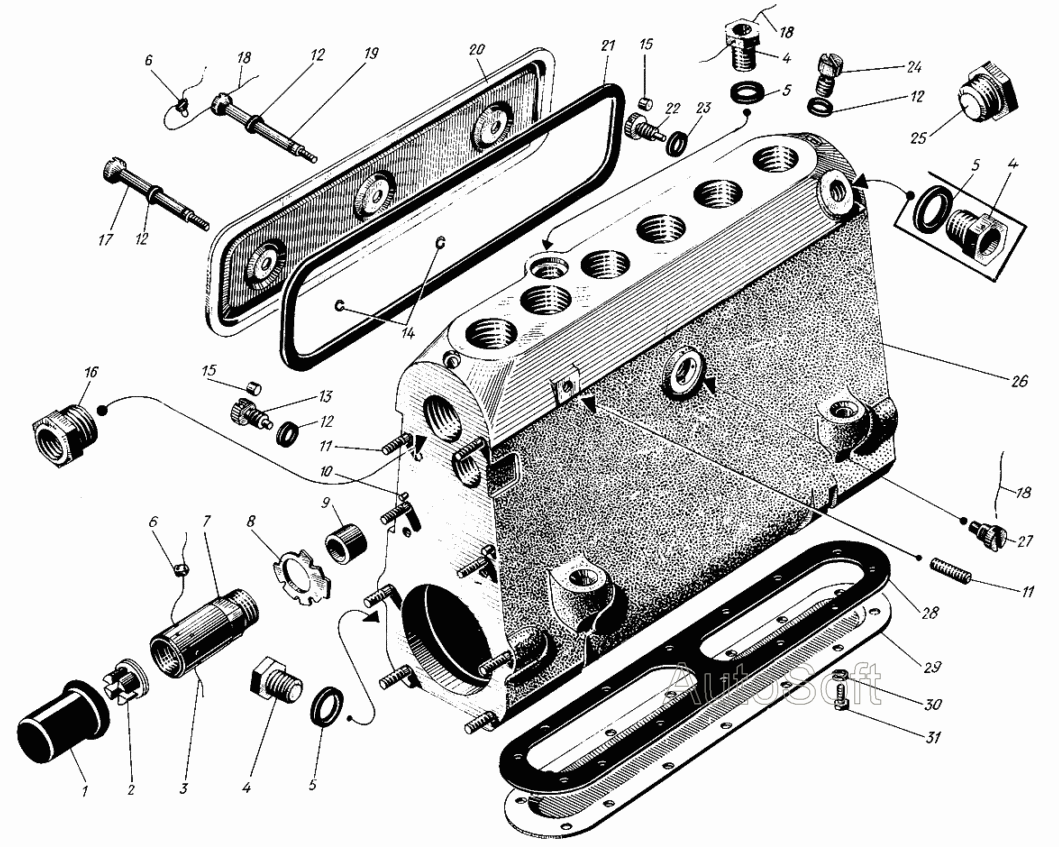

Корпус топливного насоса Дизели Д6С1. Каталог 2009г.

Топливный насос и муфта привода Дизели Д6С1 Нагнетающая секция топливного насоса Дизели Д6С1

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

26

26

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Колпачок

Заводской номер: 327-135-1 Количество на модель:

327-135-1

2

Номер детали на чертеже:

2

Гайка упора

Заводской номер: 527-71 Количество на модель:

527-71

3

Номер детали на чертеже:

3

Проволока стопорная

Заводской номер: 327-140 Количество на модель:

327-140

4

Номер детали на чертеже:

4

Заглушка

Заводской номер: 301-101 Количество на модель: 4

301-101

4

5

Номер детали на чертеже:

5

Шайба

Заводской номер: 529-31 Количество на модель: 4

529-31

4

6

Номер детали на чертеже:

6

Пломба

Заводской номер: 315-141 Количество на модель: 1

315-141

1

7

Номер детали на чертеже:

7

Гильза упора

Заводской номер: 527-70 Количество на модель:

527-70

8

Номер детали на чертеже:

8

Замок пластинчатый

Заводской номер: 527-107 Количество на модель:

527-107

9

Номер детали на чертеже:

9

Втулка

Заводской номер: 327-21 Количество на модель: 2

327-21

2

10

Номер детали на чертеже:

10

Штифт цилиндрический 6х14

Заводской номер: 352-26 Количество на модель: 2

352-26

2

11

Номер детали на чертеже:

11

Шпилька М6х26

Заводской номер: 550-101 Количество на модель: 9

550-101

9

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 327-126А Количество на модель: 6

327-126А

6

13

Номер детали на чертеже:

13

Винт стопорный

Заводской номер: 3327-84 Количество на модель: 1

3327-84

1

14

Номер детали на чертеже:

14

Кольцо упорное

Заводской номер: 327-66 Количество на модель: 3

327-66

3

15

Номер детали на чертеже:

15

Пломба

Заводской номер: 327-87-1 Количество на модель: 7

327-87-1

7

16

Номер детали на чертеже:

16

Штуцер

Заводской номер: 527-24 Количество на модель: 1

527-24

1

17

Номер детали на чертеже:

17

Винт крышки

Заводской номер: 327-65 Количество на модель: 2

327-65

2

18

Номер детали на чертеже:

18

Проволока стопорная

Заводской номер: 354-22 Количество на модель: 3

354-22

3

19

Номер детали на чертеже:

19

Винт крышки

Заводской номер: 327-65А Количество на модель: 2

327-65А

2

20

Номер детали на чертеже:

20

Крышка корпуса

Заводской номер: 527-63 Количество на модель: 1

527-63

1

21

Номер детали на чертеже:

21

Крышка корпуса

Заводской номер: сб.527-10 Количество на модель: 1

сб.527-10

1

21

Номер детали на чертеже:

21

Прокладка под крышку корпуса

Заводской номер: 527-64 Количество на модель: 1

527-64

1

22

Номер детали на чертеже:

22

Винт установочный

Заводской номер: 3327-85А Количество на модель: 6

3327-85А

6

23

Номер детали на чертеже:

23

Прокладка

Заводской номер: 327-86А Количество на модель: 6

327-86А

6

24

Номер детали на чертеже:

24

Пробка

Заводской номер: 327-90-1 Количество на модель: 2

327-90-1

2

25

Номер детали на чертеже:

25

Заглушка

Заводской номер: 315-621 Количество на модель: 1

315-621

1

26

Номер детали на чертеже:

26

Корпус топливного насоса в сборе

Заводской номер: сб.527Т-05-2 Количество на модель:

сб.527Т-05-2

26

Номер детали на чертеже:

26

Корпус топливного насоса в сборе

Заводской номер: сб.527-05-9 Количество на модель: 1

сб.527-05-9

1

26

Номер детали на чертеже:

26

Корпус топливного насоса в сборе

Заводской номер: сб.527-01-8 Количество на модель:

сб.527-01-8

26

Номер детали на чертеже:

26

Корпус топливного насоса

Заводской номер: сб.527-01-9 Количество на модель: 1

сб.527-01-9

1

27

Номер детали на чертеже:

27

Винт стопорный

Заводской номер: 327-76-1 Количество на модель: 1

327-76-1

1

28

Номер детали на чертеже:

28

Прокладка под крышку днища корпуса насоса

Заводской номер: 527-64-1 Количество на модель: 1

527-64-1

1

29

Номер детали на чертеже:

29

Крышка днища корпуса насоса

Заводской номер: 527-63-1 Количество на модель: 1

527-63-1

1

30

Номер детали на чертеже:

30

Шайба пружинная 6Т

Заводской номер: 353-23 Количество на модель: 14

353-23

14

31

Номер детали на чертеже:

31

Болт М6х12

Заводской номер: 356-134 Количество на модель: 14

356-134

14
