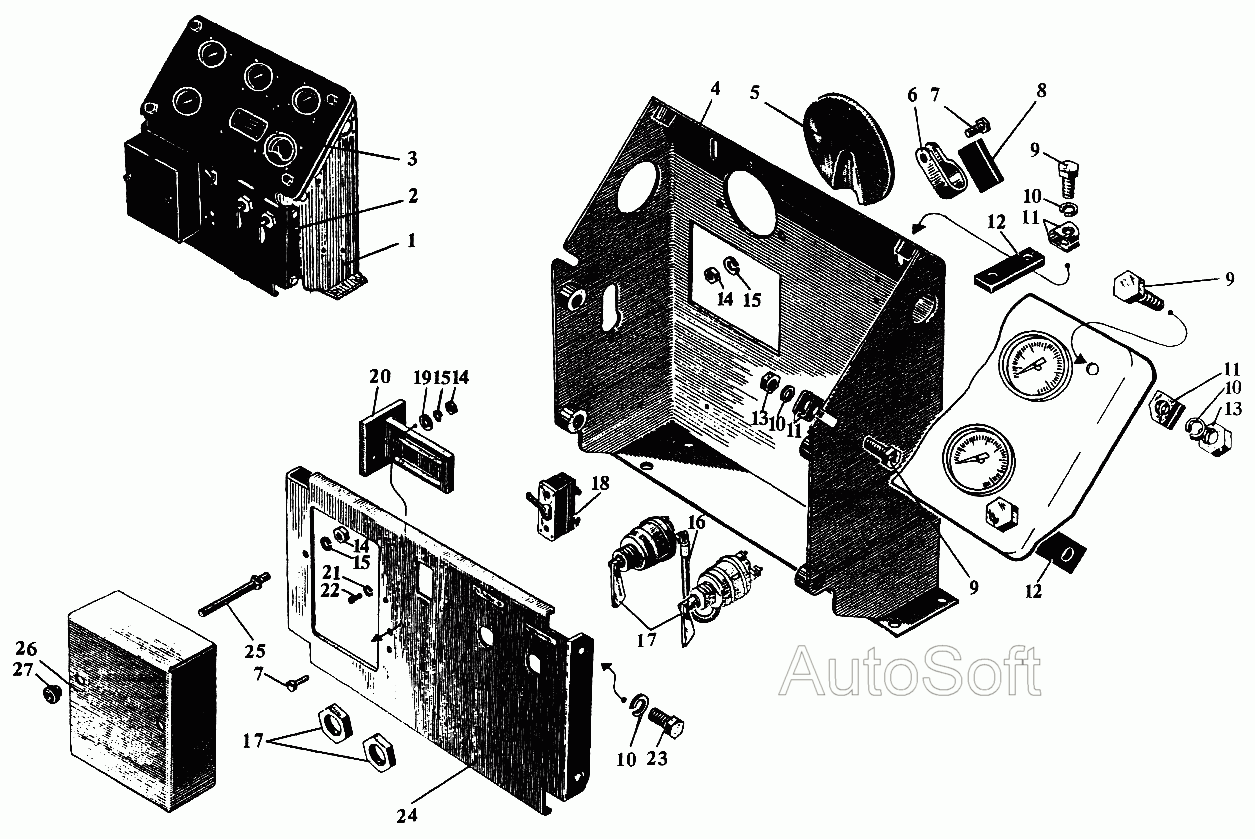

Щиток управления дизелем Дизели Д12С2. Каталог 2009г.

Редуктор дистанционного управления Дизели Д12С2 Щиток приборов и крепление приборов на дизеле Дизели Д12С2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Щиток управления дизелем в сборе

Заводской номер: сб.1237-501-1 Количество на модель: 1
сб.1237-501-1
1
2

Номер детали на чертеже:

2

Щиток управления в сборе

Заводской номер: сб.1237-502-1 Количество на модель: 1
сб.1237-502-1
1
3

Номер детали на чертеже:

3

Щиток приборов

Заводской номер: сб.1237-03-39-1-01 Количество на модель: 1
сб.1237-03-39-1-01
1
4

Номер детали на чертеже:

4

Корпус щитка

Заводской номер: сб.1237-505-1 Количество на модель: 1
сб.1237-505-1
1
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 537-60-39 Количество на модель: 1
537-60-39
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: У05-14-40 Количество на модель: 2
У05-14-40
2
7

Номер детали на чертеже:

7

Болт М6х14

Заводской номер: 356-16А Количество на модель: 8
356-16А
8
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 420-149-3 Количество на модель: 2
420-149-3
2
9

Номер детали на чертеже:

9

Болт М8х22

Заводской номер: 556-07 Количество на модель: 8
556-07
8
10

Номер детали на чертеже:

10

Шайба пружинная 8Т

Заводской номер: 353-24 Количество на модель: 12
353-24
12
11

Номер детали на чертеже:

11

Скоба

Заводской номер: 537-205-1 Количество на модель: 16
537-205-1
16
12

Номер детали на чертеже:

12

Амортизатор

Заводской номер: 537-54 Количество на модель: 4
537-54
4
13

Номер детали на чертеже:

13

Гайка М8

Заводской номер: 351-02 Количество на модель: 6
351-02
6
14

Номер детали на чертеже:

14

Гайка М6

Заводской номер: 351-06 Количество на модель: 10
351-06
10
15

Номер детали на чертеже:

15

Шайба пружинная 6Т

Заводской номер: 353-23 Количество на модель: 10
353-23
10
16

Номер детали на чертеже:

16

Провод от кнопки стартера к кнопке насоса

Заводской номер: сб.538-07-2 Количество на модель: 1
сб.538-07-2
1
17

Номер детали на чертеже:

17

Включатель

Заводской номер: ВК 317-А2 Количество на модель: 2
ВК 317-А2
2
18

Номер детали на чертеже:

18

Автомат защиты сети

Заводской номер: АЗС-40 Количество на модель: 1
АЗС-40
1
19

Номер детали на чертеже:

19

Шайба чистая 6

Заводской номер: 353-04-1 Количество на модель: 4
353-04-1
4
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: сб.1237-30-60Б Количество на модель: 1
сб.1237-30-60Б
1
21

Номер детали на чертеже:

21

Шайба пружинная 4Л

Заводской номер: 553-09-1 Количество на модель: 2
553-09-1
2
22

Номер детали на чертеже:

22

Винт М4х12

Заводской номер: 356-46 Количество на модель: 2
356-46
2
23

Номер детали на чертеже:

23

Болт М8х16

Заводской номер: 556-05 Количество на модель: 4
556-05
4
24

Номер детали на чертеже:

24

Панель щитка управления

Заводской номер: 1237-520-1 Количество на модель: 1
1237-520-1
1
25

Номер детали на чертеже:

25

Шпилька

Заводской номер: сб.537-17-30 Количество на модель: 2
сб.537-17-30
2
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 1237-530 Количество на модель: 1
1237-530
1
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 537-34-2 Количество на модель: 2
537-34-2
2
