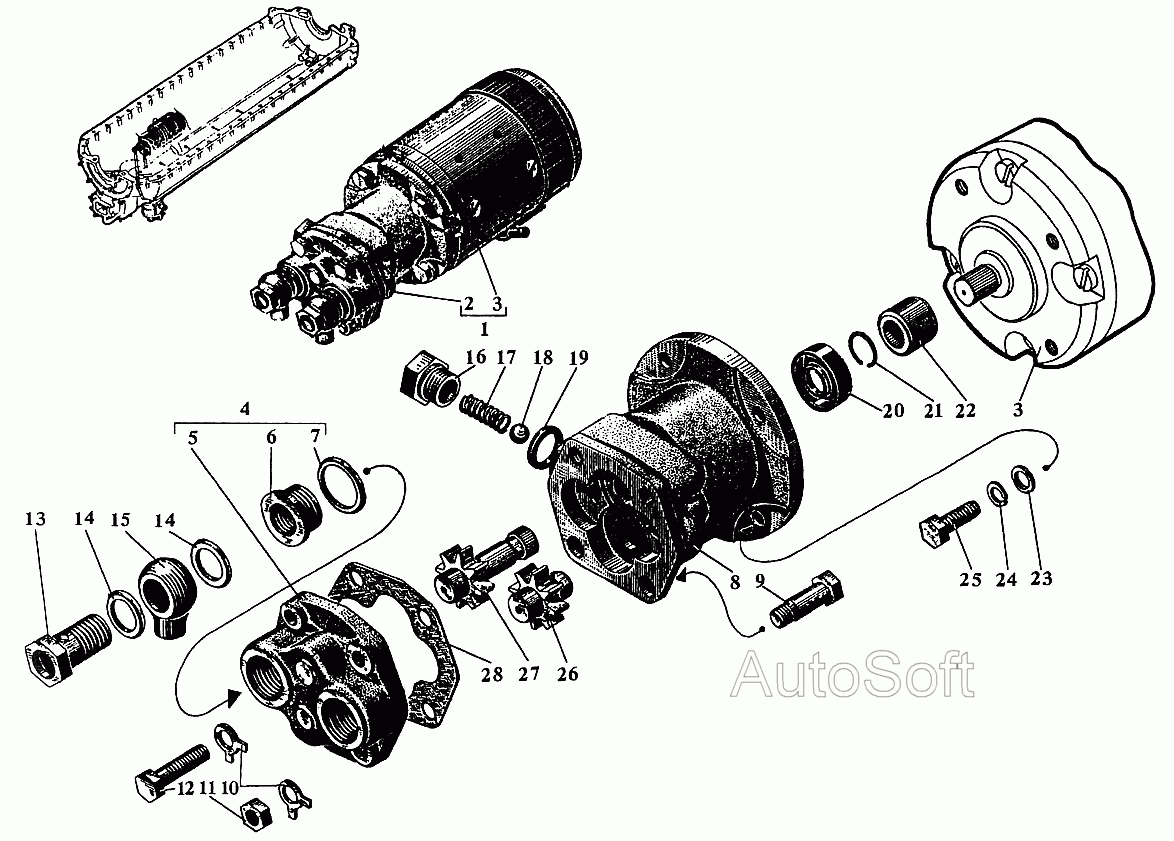

Насос электромаслопрокачивающий Дизели Д12С2. Каталог 2009г.

Масляный Фильтр Дизели Д12С2 Трубопровод масляный Дизели Д12С2

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Насос электромаслоподкачивающий

Заводской номер: сб.546М-11-1 Количество на модель: 1

сб.546М-11-1

1

2

Номер детали на чертеже:

2

Насос маслоподкачивающий

Заводской номер: сб.546М-00-2 Количество на модель: 1

сб.546М-00-2

1

3

Номер детали на чертеже:

3

Электродвигатель МН-1

Заводской номер: 346-05 Количество на модель: 1

346-05

1

4

Номер детали на чертеже:

4

Крышка

Заводской номер: сб.546М-02 Количество на модель: 1

сб.546М-02

1

5

Номер детали на чертеже:

5

Крышка электромаслопрокачивающего насоса

Заводской номер: 546М-03 Количество на модель: 1

546М-03

1

6

Номер детали на чертеже:

6

Втулка

Заводской номер: 546-04 Количество на модель: 2

546-04

2

7

Номер детали на чертеже:

7

Кольцо уплотнительное 24х30

Заводской номер: 355-10 Количество на модель: 2

355-10

2

8

Номер детали на чертеже:

8

Корпус электромаслопрокачивающего насоса

Заводской номер: сб.546М-01 Количество на модель: 1

сб.546М-01

1

8

Номер детали на чертеже:

8

Корпус электромаслопрокачивающего насоса

Заводской номер: 546М-02 Количество на модель: 1

546М-02

1

9

Номер детали на чертеже:

9

Болт призонный М8х35

Заводской номер: 356-70-2 Количество на модель: 2

356-70-2

2

10

Номер детали на чертеже:

10

Шайба стопорная 8

Заводской номер: 353-16-1 Количество на модель: 4

353-16-1

4

11

Номер детали на чертеже:

11

Гайка М8

Заводской номер: 351-02 Количество на модель: 2

351-02

2

12

Номер детали на чертеже:

12

Болт М8х30

Заводской номер: 356-73 Количество на модель: 2

356-73

2

13

Номер детали на чертеже:

13

Зажим

Заводской номер: 3327-112 Количество на модель: 2

3327-112

2

14

Номер детали на чертеже:

14

Кольцо уплотнительное 18х24

Заводской номер: 355-08 Количество на модель: 4

355-08

4

15

Номер детали на чертеже:

15

Угольник поворотный

Заводской номер: 335-29 Количество на модель: 2

335-29

2

16

Номер детали на чертеже:

16

Корпус перепускного клапана

Заводской номер: 346-19 Количество на модель: 1

346-19

1

17

Номер детали на чертеже:

17

Пружина перепускного клапана

Заводской номер: 346-20 Количество на модель: 1

346-20

1

18

Номер детали на чертеже:

18

Подшипник

Заводской номер: БЧ Количество на модель: 1

БЧ

1

19

Номер детали на чертеже:

19

Кольцо уплотнительное 16х22

Заводской номер: 355-11 Количество на модель: 1

355-11

1

20

Номер детали на чертеже:

20

Манжета с пружиной

Заводской номер: сб.3346-07 Количество на модель: 1

сб.3346-07

1

21

Номер детали на чертеже:

21

Кольцо стопорное

Заводской номер: 4546-22 Количество на модель: 1

4546-22

1

22

Номер детали на чертеже:

22

Втулка шлицевая

Заводской номер: 4546-11 Количество на модель: 1

4546-11

1

23

Номер детали на чертеже:

23

Шайба чистая 8

Заводской номер: 353-05-1 Количество на модель: 4

353-05-1

4

24

Номер детали на чертеже:

24

Шайба пружинная 8Т

Заводской номер: 353-24 Количество на модель: 4

353-24

4

25

Номер детали на чертеже:

25

Болт М8х22

Заводской номер: 556-07 Количество на модель: 4

556-07

4

26

Номер детали на чертеже:

26

Шестерня ведомая

Заводской номер: 346-09 Количество на модель: 1

346-09

1

27

Номер детали на чертеже:

27

Шестерня ведущая

Заводской номер: 346-08 Количество на модель: 1

346-08

1

28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 346-10А Количество на модель: 1

346-10А

1
