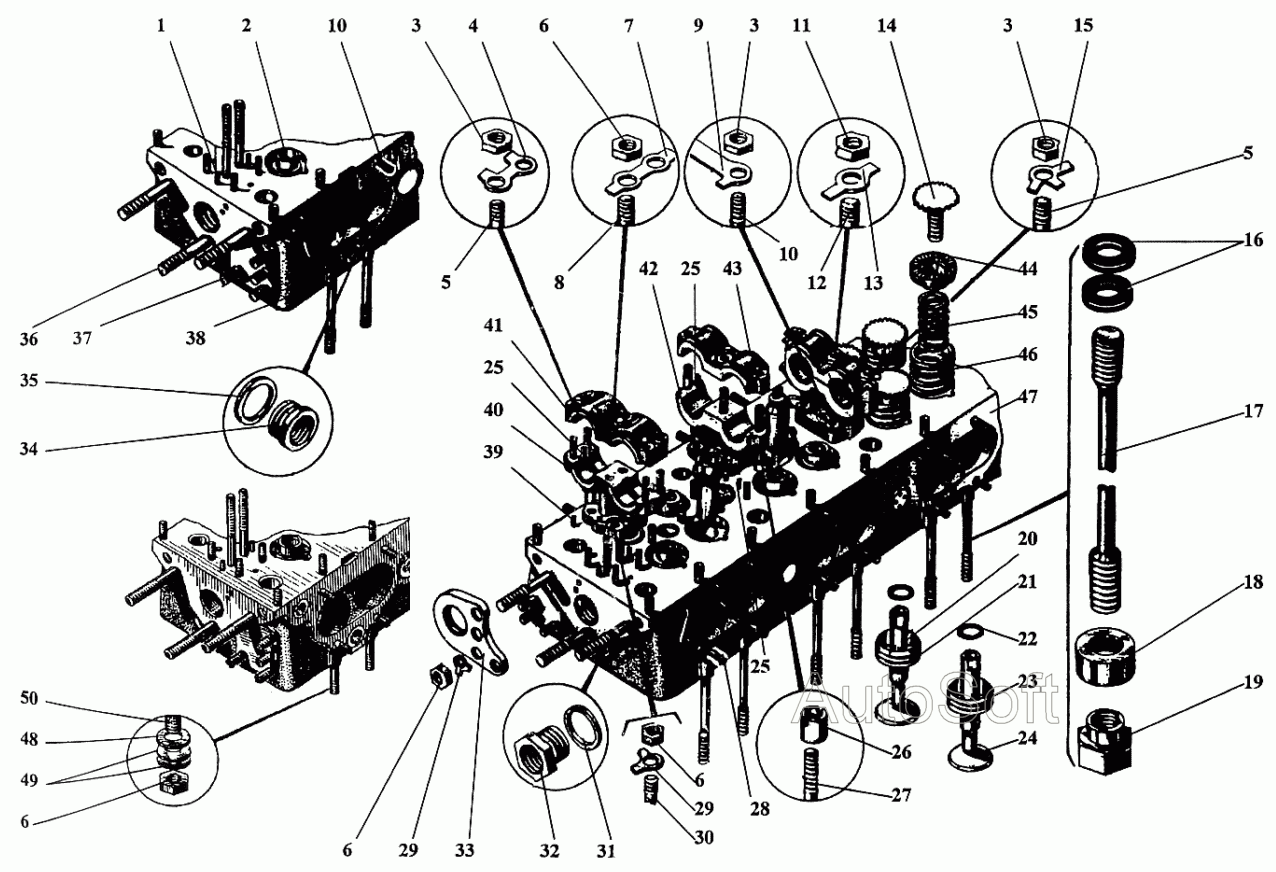

Детали головки блока Дизели Д12С2. Каталог 2009г.

Распределительные валы Дизели Д12С2 Детали блока цилиндров Дизели Д12С2

Вид отображения:

Детали справа

По ширине экрана

сб.306-03-3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

46

47

48

49

50

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Подшипник упорный распредвала

Заводской номер: сб.306-03-3 Количество на модель: 12

сб.306-03-3

12

1

Номер детали на чертеже:

1

Штифт 6х20

Заводской номер: 352-50 Количество на модель: 4

352-50

4

2

Номер детали на чертеже:

2

Направляющая втулка клапана

Заводской номер: 506-17-7 Количество на модель: 48

506-17-7

48

3

Номер детали на чертеже:

3

Гайка М8

Заводской номер: 351-02 Количество на модель: 48

351-02

48

4

Номер детали на чертеже:

4

Шайба стопорная 8

Заводской номер: 353-12 Количество на модель: 4

353-12

4

5

Номер детали на чертеже:

5

Шпилька М8х46

Заводской номер: 550-105 Количество на модель: 32

550-105

32

6

Номер детали на чертеже:

6

Гайка М9

Заводской номер: 351-08 Количество на модель: 72

351-08

72

7

Номер детали на чертеже:

7

Шайба стопорная 10

Заводской номер: 353-18 Количество на модель: 2

353-18

2

8

Номер детали на чертеже:

8

Шпилька М9х109

Заводской номер: 350-07-2 Количество на модель: 4

350-07-2

4

9

Номер детали на чертеже:

9

Шайба стопорная 8

Заводской номер: 353-34 Количество на модель: 24

353-34

24

10

Номер детали на чертеже:

10

Шпилька М8х35

Заводской номер: 550-112 Количество на модель: 78

550-112

78

11

Номер детали на чертеже:

11

Гайка М10

Заводской номер: 351-50 Количество на модель: 12

351-50

12

12

Номер детали на чертеже:

12

Шпилька М10х48

Заводской номер: 550-118 Количество на модель: 12

550-118

12

13

Номер детали на чертеже:

13

Шайба стопорная 10

Заводской номер: 353-19 Количество на модель: 12

353-19

12

14

Номер детали на чертеже:

14

Тарелка клапана

Заводской номер: 29Б-06-47 Количество на модель: 48

29Б-06-47

48

15

Номер детали на чертеже:

15

Шайба стопорная 8

Заводской номер: 353-32 Количество на модель: 24

353-32

24

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 20-06-111 Количество на модель: 96

20-06-111

96

17

Номер детали на чертеже:

17

Шпилька

Заводской номер: 20-06-152 Количество на модель: 48

20-06-152

48

18

Номер детали на чертеже:

18

Шайба

Заводской номер: 20-06-73 Количество на модель: 48

20-06-73

48

19

Номер детали на чертеже:

19

Гайка

Заводской номер: 1201-81 Количество на модель: 48

1201-81

48

20

Номер детали на чертеже:

20

Клапан впуска

Заводской номер: сб.506-06-2 Количество на модель: 24

сб.506-06-2

24

20

Номер детали на чертеже:

20

Клапан впуска

Заводской номер: сб.506-46-2 Количество на модель: 24

сб.506-46-2

24

21

Номер детали на чертеже:

21

Седло клапана впуска

Заводской номер: 306-22-1 Количество на модель: 24

306-22-1

24

22

Номер детали на чертеже:

22

Кольцо уплотнительное

Заводской номер: 506-100 Количество на модель: 48

506-100

48

23

Номер детали на чертеже:

23

Седло клапана выпуска

Заводской номер: 306-23-1 Количество на модель: 24

306-23-1

24

24

Номер детали на чертеже:

24

Клапан выпуска

Заводской номер: сб.506-50-2 Количество на модель: 24

сб.506-50-2

24

24

Номер детали на чертеже:

24

Клапан выпуска

Заводской номер: сб.506-07-2 Количество на модель: 24

сб.506-07-2

24

25

Номер детали на чертеже:

25

Штифт цилиндрический 4х18

Заводской номер: 352-22 Количество на модель: 52

352-22

52

26

Номер детали на чертеже:

26

Гайка крепления форсунки

Заводской номер: 306-71-1 Количество на модель: 24

306-71-1

24

27

Номер детали на чертеже:

27

Шпилька М8х40

Заводской номер: 550-102 Количество на модель: 24

550-102

24

28

Номер детали на чертеже:

28

Шпилька М10х42

Заводской номер: 550-132 Количество на модель: 52

550-132

52

29

Номер детали на чертеже:

29

Шайба стопорная 9

Заводской номер: 353-21 Количество на модель: 16

353-21

16

30

Номер детали на чертеже:

30

Шпилька М9х40

Заводской номер: 550-49 Количество на модель: 8

550-49

8

31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 329-30 Количество на модель: 2

329-30

2

32

Номер детали на чертеже:

32

Втулка

Заводской номер: 301-106-1 Количество на модель: 2

301-106-1

2

33

Номер детали на чертеже:

33

Угольник для транспортировки

Заводской номер: 1206-98-2 Количество на модель: 2

1206-98-2

2

34

Номер детали на чертеже:

34

Втулка впускного клапана

Заводской номер: 306-19-2 Количество на модель: 12

306-19-2

12

35

Номер детали на чертеже:

35

Кольцо уплотнительное

Заводской номер: 20-55-10Б Количество на модель: 12

20-55-10Б

12

36

Номер детали на чертеже:

36

Шпилька М12х102

Заводской номер: 550-86-1 Количество на модель: 6

550-86-1

6

37

Номер детали на чертеже:

37

Шпилька М9х38

Заводской номер: 350-41-1 Количество на модель: 8

350-41-1

8

38

Номер детали на чертеже:

38

Головка блока левая

Заводской номер: 1206-34-5 Количество на модель: 1

1206-34-5

1

39

Номер детали на чертеже:

39

Штифт цилиндрический 6х14

Заводской номер: 352-26 Количество на модель: 2

352-26

2

40

Номер детали на чертеже:

40

Основание упорного подшипника распредвала

Заводской номер: 306-37-3 Количество на модель: 2

306-37-3

2

41

Номер детали на чертеже:

41

Крышка упорного подшипника распредвала

Заводской номер: 306-38-1 Количество на модель: 2

306-38-1

2

42

Номер детали на чертеже:

42

Основание подшипника распределительного вала

Заводской номер: 506-40 Количество на модель: 12

506-40

12

43

Номер детали на чертеже:

43

Крышка подшипника распределительного вала

Заводской номер: 506-41 Количество на модель: 12

506-41

12

44

Номер детали на чертеже:

44

Замок клапанной тарелки

Заводской номер: 506-48 Количество на модель: 48

506-48

48

45

Номер детали на чертеже:

45

Пружина клапана малая

Заводской номер: 306-66-2А Количество на модель: 48

306-66-2А

48

46

Номер детали на чертеже:

46

Пружина клапана большая

Заводской номер: 506-65 Количество на модель: 48

506-65

48

46

Номер детали на чертеже:

46

Пружина клапана большая

Заводской номер: 306-65-3А Количество на модель: 48

306-65-3А

48

47

Номер детали на чертеже:

47

Головка блока правая

Заводской номер: 1206-16-5 Количество на модель: 1

1206-16-5

1

48

Номер детали на чертеже:

48

Шайба чистая 9

Заводской номер: 353-06-1 Количество на модель: 48

353-06-1

48

49

Номер детали на чертеже:

49

Шайба пружинная тарельчатая

Заводской номер: 306-117 Количество на модель: 96

306-117

96

50

Номер детали на чертеже:

50

Шпилька переходная

Заводской номер: 350-29 Количество на модель: 48

350-29

48
