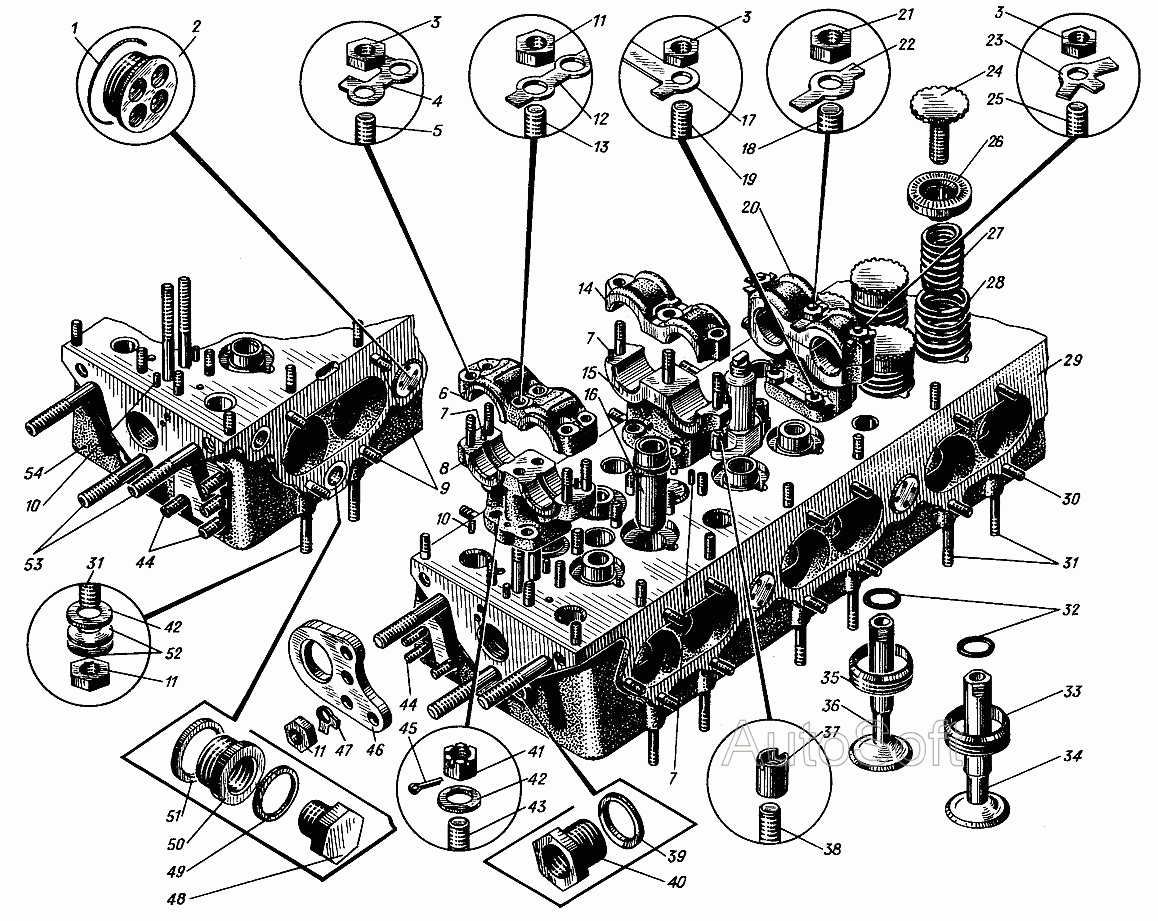

Головка блока Дизели Д12С1. Каталог 2009г.

Распределительные валы левого блока цилиндров Дизели Д12С1 Рубашка цилиндров Дизели Д12С1

Вид отображения:

Детали справа

По ширине экрана

сб.306-03-3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

54

54

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Подшипник упорный распредвала

Заводской номер: сб.306-03-3 Количество на модель: 2

сб.306-03-3

2

1

Номер детали на чертеже:

1

Нить уплотнительная

Заводской номер: 506-85 Количество на модель: 32

506-85

32

2

Номер детали на чертеже:

2

Заглушка

Заводской номер: 306-25 Количество на модель: 32

306-25

32

3

Номер детали на чертеже:

3

Гайка М8

Заводской номер: 351-02 Количество на модель: 80

351-02

80

4

Номер детали на чертеже:

4

Шайба стопорная 8

Заводской номер: 353-12 Количество на модель: 4

353-12

4

5

Номер детали на чертеже:

5

Шпилька М8х44

Заводской номер: 550-104 Количество на модель: 8

550-104

8

6

Номер детали на чертеже:

6

Крышка упорного подшипника распредвала

Заводской номер: 306-38-1 Количество на модель: 2

306-38-1

2

7

Номер детали на чертеже:

7

Штифт цилиндрический 4х18

Заводской номер: 352-22 Количество на модель: 52

352-22

52

8

Номер детали на чертеже:

8

Основание упорного подшипника распредвала

Заводской номер: 306-37-3 Количество на модель: 2

306-37-3

2

9

Номер детали на чертеже:

9

Шпилька М8х30

Заводской номер: 550-111 Количество на модель: 48

550-111

48

10

Номер детали на чертеже:

10

Штифт цилиндрический 6х20

Заводской номер: 352-20 Количество на модель: 6

352-20

6

11

Номер детали на чертеже:

11

Гайка М9

Заводской номер: 351-08 Количество на модель: 60

351-08

60

12

Номер детали на чертеже:

12

Шайба стопорная 10

Заводской номер: 353-18 Количество на модель: 2

353-18

2

13

Номер детали на чертеже:

13

Шпилька М9х109

Заводской номер: 350-07-2 Количество на модель: 4

350-07-2

4

14

Номер детали на чертеже:

14

Крышка подшипника распредвала

Заводской номер: 306-41А Количество на модель: 12

306-41А

12

15

Номер детали на чертеже:

15

Основание подшипника распредвала

Заводской номер: 306-40-1А Количество на модель: 12

306-40-1А

12

16

Номер детали на чертеже:

16

Направляющая клапана

Заводской номер: 506-17-6 Количество на модель: 48

506-17-6

48

17

Номер детали на чертеже:

17

Шайба стопорная 8

Заводской номер: 353-34 Количество на модель: 24

353-34

24

18

Номер детали на чертеже:

18

Шпилька М10х48

Заводской номер: 550-118 Количество на модель: 12

550-118

12

19

Номер детали на чертеже:

19

Шпилька М8х35

Заводской номер: 550-112 Количество на модель: 48

550-112

48

20

Номер детали на чертеже:

20

Подшипник распредвала

Заводской номер: сб.306-04-2 Количество на модель: 12

сб.306-04-2

12

21

Номер детали на чертеже:

21

Гайка М10

Заводской номер: 351-50 Количество на модель: 12

351-50

12

22

Номер детали на чертеже:

22

Шайба стопорная 10

Заводской номер: 353-19 Количество на модель: 12

353-19

12

23

Номер детали на чертеже:

23

Шайба стопорная 8

Заводской номер: 353-32 Количество на модель: 24

353-32

24

24

Номер детали на чертеже:

24

Тарелка клапана

Заводской номер: 306-47-2 Количество на модель: 48

306-47-2

48

25

Номер детали на чертеже:

25

Шпилька М8х46

Заводской номер: 550-105 Количество на модель: 24

550-105

24

26

Номер детали на чертеже:

26

Замок клапанной тарелки

Заводской номер: 306-48-6 Количество на модель: 48

306-48-6

48

27

Номер детали на чертеже:

27

Пружина клапана малая

Заводской номер: 306-66-2А Количество на модель: 48

306-66-2А

48

28

Номер детали на чертеже:

28

Пружина клапана большая

Заводской номер: 306-65-3А Количество на модель: 48

306-65-3А

48

29

Номер детали на чертеже:

29

Головка блока правая

Заводской номер: 1206-16-1 Количество на модель: 1

1206-16-1

1

30

Номер детали на чертеже:

30

Шпилька М8х38

Заводской номер: 550-100 Количество на модель: 52

550-100

52

31

Номер детали на чертеже:

31

Шпилька переходная

Заводской номер: 350-29 Количество на модель: 48

350-29

48

32

Номер детали на чертеже:

32

Кольцо уплотнительное

Заводской номер: 506-100 Количество на модель: 48

506-100

48

33

Номер детали на чертеже:

33

Седло клапана выпуска

Заводской номер: 306-23-1 Количество на модель: 24

306-23-1

24

34

Номер детали на чертеже:

34

Клапан выпуска

Заводской номер: сб.306-07-3 Количество на модель: 24

сб.306-07-3

24

35

Номер детали на чертеже:

35

Седло клапана впуска

Заводской номер: 306-22-1 Количество на модель: 24

306-22-1

24

36

Номер детали на чертеже:

36

Клапан впуска

Заводской номер: сб.306-06-3 Количество на модель: 24

сб.306-06-3

24

37

Номер детали на чертеже:

37

Гайка крепления форсунки

Заводской номер: 306-71-1 Количество на модель: 24

306-71-1

24

38

Номер детали на чертеже:

38

Шпилька М8х40

Заводской номер: 550-102 Количество на модель: 24

550-102

24

39

Номер детали на чертеже:

39

Прокладка

Заводской номер: 329-30 Количество на модель: 2

329-30

2

40

Номер детали на чертеже:

40

Втулка

Заводской номер: 301-106-1 Количество на модель: 2

301-106-1

2

41

Номер детали на чертеже:

41

Гайка М9

Заводской номер: 351-24-1 Количество на модель: 8

351-24-1

8

42

Номер детали на чертеже:

42

Шайба чистая 9

Заводской номер: 353-06-1 Количество на модель: 56

353-06-1

56

43

Номер детали на чертеже:

43

Шпилька М9х40

Заводской номер: 350-27 Количество на модель: 8

350-27

8

44

Номер детали на чертеже:

44

Шпилька М9х38

Заводской номер: 350-41-1 Количество на модель: 8

350-41-1

8

45

Номер детали на чертеже:

45

Шплинт разводной 2х12

Заводской номер: 354-17 Количество на модель: 8

354-17

8

46

Номер детали на чертеже:

46

Угольник для транспортировки

Заводской номер: 1206-98-2 Количество на модель: 2

1206-98-2

2

47

Номер детали на чертеже:

47

Шайба стопорная 9

Заводской номер: 353-21 Количество на модель: 8

353-21

8

48

Номер детали на чертеже:

48

Пробка

Заводской номер: 501-171 Количество на модель: 6

501-171

6

49

Номер детали на чертеже:

49

Кольцо уплотнительное 18х24

Заводской номер: 355-08 Количество на модель: 6

355-08

6

50

Номер детали на чертеже:

50

Втулка впускного клапана

Заводской номер: 306-19-2 Количество на модель: 12

306-19-2

12

51

Номер детали на чертеже:

51

Кольцо уплотнительное

Заводской номер: 20-55-10Б Количество на модель: 12

20-55-10Б

12

52

Номер детали на чертеже:

52

Шайба пружинная тарельчатая

Заводской номер: 306-117 Количество на модель: 96

306-117

96

53

Номер детали на чертеже:

53

Шпилька М12х102

Заводской номер: 550-86-1 Количество на модель: 6

550-86-1

6

54

Номер детали на чертеже:

54

Головка блока левая

Заводской номер: 1206-34-1 Количество на модель: 1

1206-34-1

1

54

Номер детали на чертеже:

54

Головка блока левая

Заводской номер: сб.1206-02-4 Количество на модель: 1

сб.1206-02-4

1

54

Номер детали на чертеже:

54

Головка блока правая

Заводской номер: сб.1206-01-4 Количество на модель: 1

сб.1206-01-4

1
