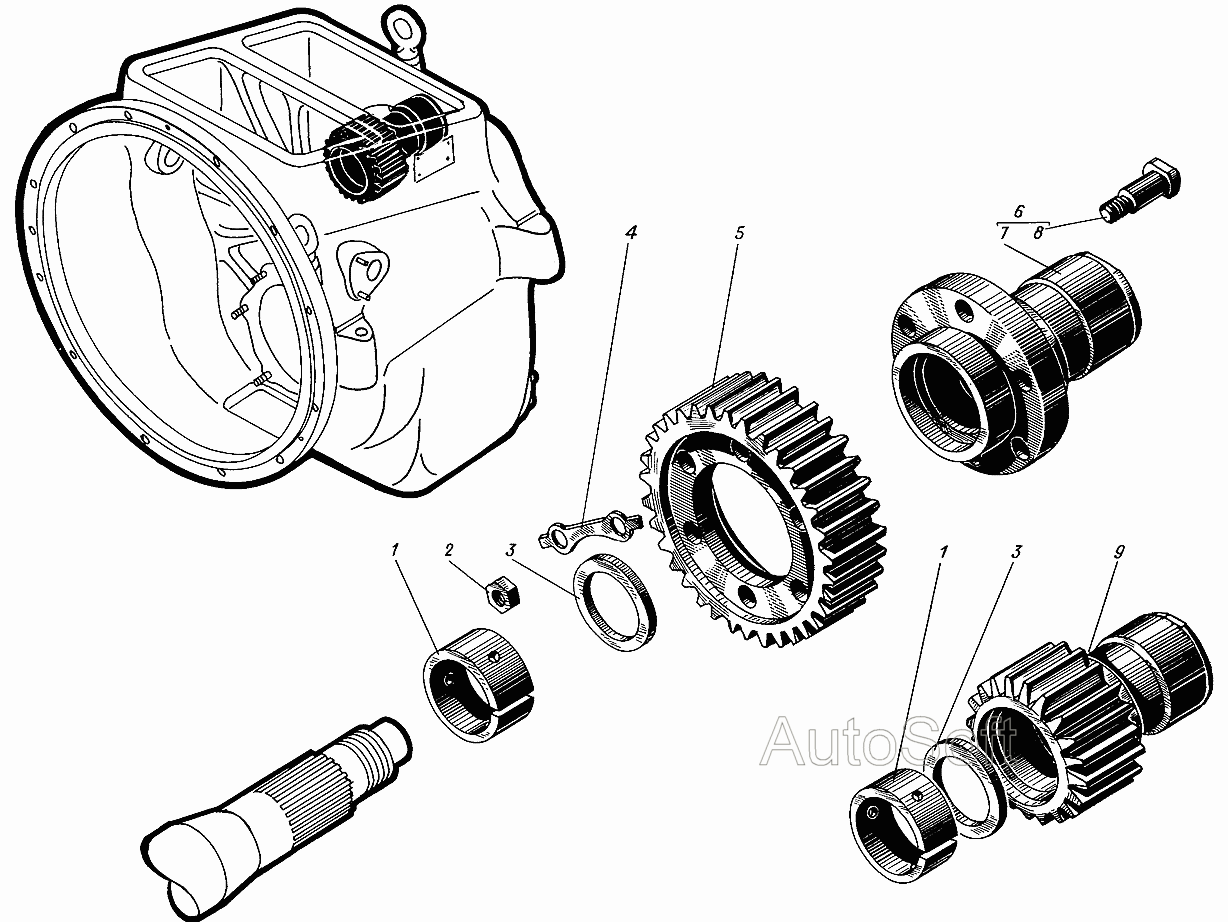

Ведущая шестерня переднего хода Дизели Д12С1. Каталог 2009г.

Ведущая шестерня заднего хода Дизели Д12С1 Крышка вала переднего хода Дизели Д12С1

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кольцо конусное

Заводской номер: 1225-76-2 Количество на модель:

В закладки

1225-76-2

Номер детали на чертеже:

Гайка болта маховика

Заводской номер: 505-74 Количество на модель:

В закладки

505-74

Номер детали на чертеже:

Шайба регулировочная

Заводской номер: 1225-77-2 Количество на модель:

В закладки

1225-77-2

Номер детали на чертеже:

Шайба стопорная

Заводской номер: 1225-101 Количество на модель:

В закладки

1225-101

Номер детали на чертеже:

Венец ведущей шестерни переднего хода

Заводской номер: 1225-48-2 Количество на модель:

В закладки

1225-48-2

Номер детали на чертеже:

Ступица передней шестерни переднего хода

Заводской номер: сб.1225М-100 Количество на модель:

В закладки

сб.1225М-100

Номер детали на чертеже:

Ступица передней шестерни переднего хода

Заводской номер: 1225М-103 Количество на модель:

В закладки

1225М-103

Номер детали на чертеже:

Болт призонный

Заводской номер: 1225-102 Количество на модель:

В закладки

1225-102

Номер детали на чертеже:

Шестерня переднего хода ведущая

Заводской номер: 1225-48-5 Количество на модель:

В закладки

1225-48-5

Номер детали на чертеже:

Шестерня переднего хода ведущая

Заводской номер: 1225М-48-1 Количество на модель:

В закладки

1225М-48-1

Ведущая шестерня заднего хода Дизели Д12С1 Крышка вала переднего хода Дизели Д12С1

Вернуться в раздел каталога

Номер	1225-76-2
Наименование	Кольцо конусное
	14388226;

Номер	1225-77-2
Наименование	Шайба регулировочная
	14388228;

Номер	1225-101
Наименование	Шайба стопорная
	14388229;

Номер	1225-102
Наименование	Болт призонный
	14388233;
