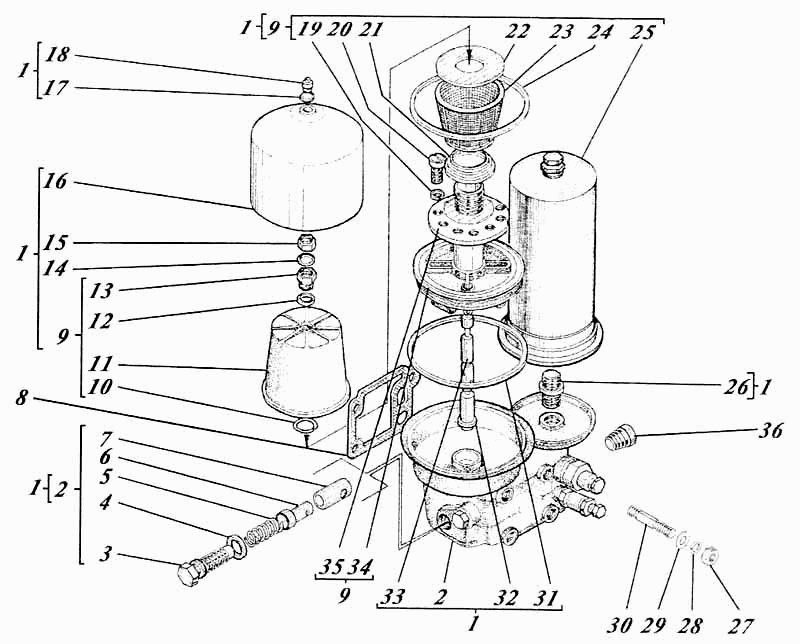

Центрифуга с разборным масляным фильтром 442-56-10с1 Д-442И

Насос масляный с трубами 442-55-09c1 Д-442И Фильтр масляный 461-10c1-02 Д-442И

Вид отображения:

Детали справа

По ширине экрана

442-56-10с1

01-10с1-02

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Центрифуга с разборным масляным фильтром

Заводской номер: 442-56-10с1 Количество на модель:

442-56-10с1

Номер детали на чертеже:

Центрифуга с разборным масляным фильтром

Заводской номер: 01-10с1-02 Количество на модель: 1

01-10с1-02

1

1

Номер детали на чертеже:

1

Центрифуга с разборным масляным фильтром

Заводской номер: КМФ-30.000 Количество на модель: 1

КМФ-30.000

1

2

Номер детали на чертеже:

2

Корпус

Заводской номер: КМФ-30.100 Количество на модель: 1

КМФ-30.100

1

3

Номер детали на чертеже:

3

Болт

Заводской номер: Болт [03-1025-2] Количество на модель: 1

Болт [03-1025-2]

1

3

Номер детали на чертеже:

3

Болт

Заводской номер: Болт [03-1025-3] Количество на модель:

Болт [03-1025-3]

4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 03-1033-1А Количество на модель: 1

03-1033-1А

1

5

Номер детали на чертеже:

5

Пружина

Заводской номер: 04-1046А Количество на модель: 1

04-1046А

1

6

Номер детали на чертеже:

6

Клапан

Заводской номер: 03-1027-1 Количество на модель: 1

03-1027-1

1

7

Номер детали на чертеже:

7

Стакан

Заводской номер: 03-1022-1 Количество на модель: 1

03-1022-1

1

8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 461-1009 Количество на модель: 1

461-1009

1

9

Номер детали на чертеже:

9

Ротор

Заводской номер: 14-10с3В Количество на модель: 1

14-10с3В

1

10

Номер детали на чертеже:

10

Кольцо стопорное

Заводской номер: Кольцо стопорное [14-1077-2] Количество на модель: 1

Кольцо стопорное [14-1077-2]

1

11

Номер детали на чертеже:

11

Крышка ротора

Заводской номер: 14-1009Г-1 Количество на модель: 1

14-1009Г-1

1

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 14-1071-1 Количество на модель: 1

14-1071-1

1

13

Номер детали на чертеже:

13

Гайка ротора

Заводской номер: Гайка ротора [14-1013В-1А] Количество на модель: 1

Гайка ротора [14-1013В-1А]

1

14

Номер детали на чертеже:

14

Шайба упорная

Заводской номер: Шайба упорная [14-1018А] Количество на модель: 1

Шайба упорная [14-1018А]

1

15

Номер детали на чертеже:

15

Гайка М12х1,25-6Н.8.05

Заводской номер: Гайка М12х1,25-6Н.8.05 [15522] Количество на модель: 1

Гайка М12х1,25-6Н.8.05 [15522]

1

16

Номер детали на чертеже:

16

Колпак

Заводской номер: 03-10с6-1 Количество на модель: 1

03-10с6-1

1

17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 03-1048 Количество на модель: 1

03-1048

1

18

Номер детали на чертеже:

18

Гайка колпака

Заводской номер: Гайка колпака [14-1060-1] Количество на модель: 1

Гайка колпака [14-1060-1]

1

19

Номер детали на чертеже:

19

Шайба 6.65г.05

Заводской номер: Шайба 6.65г.05 [6402] Количество на модель: 2

Шайба 6.65г.05 [6402]

2

20

Номер детали на чертеже:

20

Винт В1М6-6gх8.68.05

Заводской номер: Винт В1М6-6gх8.68.05 [17473] Количество на модель: 2

Винт В1М6-6gх8.68.05 [17473]

2

21

Номер детали на чертеже:

21

Чашка опорная

Заводской номер: 03-1082 Количество на модель: 1

03-1082

1

22

Номер детали на чертеже:

22

Крыльчатка с крышкой в сборе

Заводской номер: 03-10с18 Количество на модель: 1

03-10с18

1

23

Номер детали на чертеже:

23

Сетка фильтрующая

Заводской номер: 240-1404110 Количество на модель: 1

240-1404110

1

089575

240-1404110

Код: 089575

Артикул: 240-1404110,

Производитель:

24

Номер детали на чертеже:

24

Кольцо 125х130

Заводской номер: Кольцо 125х130 [03-1045] Количество на модель: 1

Кольцо 125х130 [03-1045]

1

25

Номер детали на чертеже:

25

Колпак с элементом

Заводской номер: МФ-10с1 Количество на модель: 1

МФ-10с1

1

26

Номер детали на чертеже:

26

Штуцер

Заводской номер: КМФ-30.001-3 Количество на модель: 1

КМФ-30.001-3

1

27

Номер детали на чертеже:

27

Гайка М12-6М.6.016

Заводской номер: Гайка М12-6М.6.016 [5915] Количество на модель: 1

Гайка М12-6М.6.016 [5915]

1

28

Номер детали на чертеже:

28

Шайба 12.65Г.05

Заводской номер: Шайба 12.65Г.05 [6402] Количество на модель: 1

Шайба 12.65Г.05 [6402]

1

29

Номер детали на чертеже:

29

Шайба А12х2.01.08кп.013

Заводской номер: Шайба А12х2.01.08кп.013 [11371] Количество на модель: 1

Шайба А12х2.01.08кп.013 [11371]

1

30

Номер детали на чертеже:

30

Шпилька М12-3r/6рх150.56. 013

Заводской номер: Шпилька М12-3r/6рх150.56. 013 [22034] Количество на модель: 1

Шпилька М12-3r/6рх150.56. 013 [22034]

1

31

Номер детали на чертеже:

31

Прокладка колпака

Заводской номер: 14-1065А Количество на модель: 1

14-1065А

1

683840

ПАК-АВТО

31-01*РК 31-0131-1

Код: 683840

Артикул: 31-01*РК, 31-0131-1

Производитель: ПАК-АВТО

32

Номер детали на чертеже:

32

Трубка

Заводской номер: 03-1004А Количество на модель: 1

03-1004А

1

33

Номер детали на чертеже:

33

Ось ротора

Заводской номер: 14-1012А Количество на модель: 1

14-1012А

1

34

Номер детали на чертеже:

34

Остов ротора в сборе

Заводской номер: 14-10с10Б Количество на модель: 4

14-10с10Б

4

35

Номер детали на чертеже:

35

Маслоотражатель

Заводской номер: 14-10с8Б Количество на модель: 4

14-10с8Б

4

36

Номер детали на чертеже:

36

Пробка коническая

Заводской номер: 01-0680-01 Количество на модель:

01-0680-01
