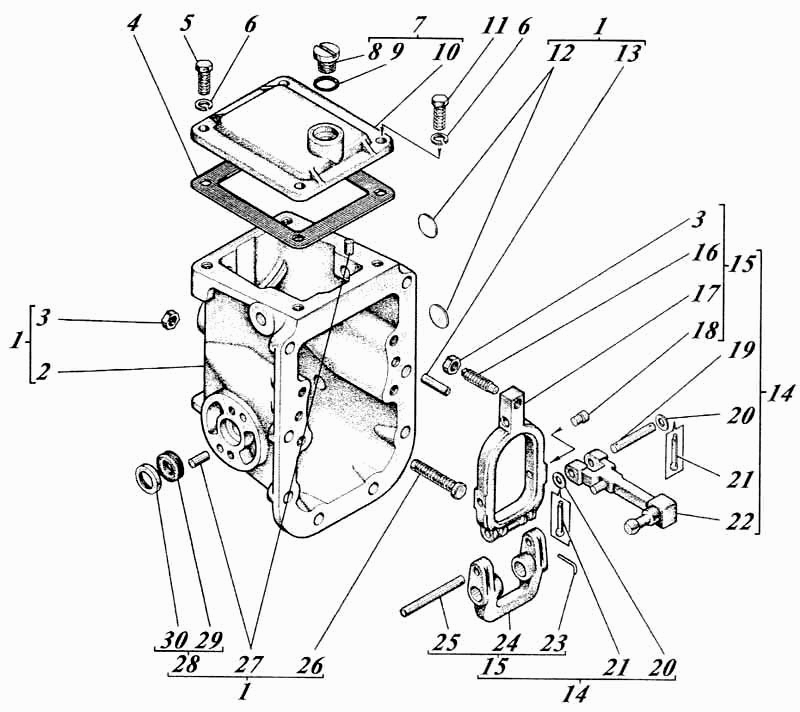

Регулятор 440-17с1 Д-442

Регулятор 440-17с1 Д-442 Валик регулятора 41-А17с9-1А Д-442

Вид отображения:

Детали справа

По ширине экрана

444-17с1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Регулятор

Заводской номер: 444-17с1 Количество на модель:

444-17с1

Номер детали на чертеже:

Корпус регулятора

Заводской номер: 440-17с2 Количество на модель: 1

440-17с2

Номер детали на чертеже:

Корпус регулятора

Заводской номер: 41-1701-01 Количество на модель: 1

41-1701-01

Номер детали на чертеже:

Гайка М6-6Н.6.013

Заводской номер: Гайка М6-6Н.6.013 [5915] Количество на модель: 1

Гайка М6-6Н.6.013 [5915]

Номер детали на чертеже:

Прокладка

Заводской номер: 17-067 Количество на модель: 1

17-067

Номер детали на чертеже:

Болт 3М6-6gх20.58.013

Заводской номер: Болт 3М6-6gх20.58.013 [7796] Количество на модель: 2

Болт 3М6-6gх20.58.013 [7796]

Номер детали на чертеже:

Шайба 6.65Г.05

Заводской номер: Шайба 6.65Г.05 [6402] Количество на модель: 4

Шайба 6.65Г.05 [6402]

Номер детали на чертеже:

Крышка регулятора

Заводской номер: 445-17с15 Количество на модель: 1

445-17с15

Номер детали на чертеже:

Пробка

Заводской номер: 445-1793 Количество на модель: 1

445-1793

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: Кольцо уплотнительное [СМ Д2-2622-1] Количество на модель: 1

Кольцо уплотнительное [СМ Д2-2622-1]

Номер детали на чертеже:

Крышка верхняя

Заводской номер: 445-1768 Количество на модель: 1

445-1768

Номер детали на чертеже:

Болт М6-6gх20.88.35.05

Заводской номер: Болт М6-6gх20.88.35.05 [7796] Количество на модель: 2

Болт М6-6gх20.88.35.05 [7796]

Номер детали на чертеже:

Заглушка

Заводской номер: 16-242 Количество на модель: 2

16-242

Номер детали на чертеже:

Штифт

Заводской номер: 17-002 Количество на модель: 2

17-002

Номер детали на чертеже:

Вилка регулятора с тягой

Заводской номер: 440-17с10 Количество на модель: 1

440-17с10

Номер детали на чертеже:

Вилка регулятора

Заводской номер: 17с5-2 Количество на модель: 1

17с5-2

Номер детали на чертеже:

Болт вилки

Заводской номер: Болт вилки [17-013] Количество на модель: 1

Болт вилки [17-013]

Номер детали на чертеже:

Вилка регулятора

Заводской номер: 17-009-1 Количество на модель: 1

17-009-1

Номер детали на чертеже:

Штырь

Заводской номер: 17-010А Количество на модель: 2

17-010А

Номер детали на чертеже:

Ось вилки

Заводской номер: 17-075-1А Количество на модель: 1

17-075-1А

Номер детали на чертеже:

Шайба

Заводской номер: Шайба [17-080] Количество на модель: 2

Шайба [17-080]

Номер детали на чертеже:

Шплинт

Заводской номер: Шплинт [397 2х12.05] Количество на модель: 2

Шплинт [397 2х12.05]

Номер детали на чертеже:

Тяга регулятора

Заводской номер: 440-17с13 Количество на модель: 1

440-17с13

Номер детали на чертеже:

Шплинт

Заводской номер: Шплинт [80.17.119] Количество на модель: 1

Шплинт [80.17.119]

Номер детали на чертеже:

Кронштейн вилки

Заводской номер: 80.17.102-1 Количество на модель: 1

80.17.102-1

Номер детали на чертеже:

Ось кронштейна

Заводской номер: 17-012-2 Количество на модель: 1

17-012-2

Номер детали на чертеже:

Упор

Заводской номер: 17-074 Количество на модель: 1

17-074

Номер детали на чертеже:

Штифт цилиндрический

Заводской номер: 17-069А Количество на модель: 3

17-069А

Номер детали на чертеже:

Сальник регулятора

Заводской номер: 17с4.20 Количество на модель: 1

17с4.20

Номер детали на чертеже:

Кольцо сальника

Заводской номер: Кольцо сальника [17-008] Количество на модель: 1

Кольцо сальника [17-008]

Номер детали на чертеже:

Обойма сальника

Заводской номер: 17-007 Количество на модель: 1

17-007

Регулятор 440-17с1 Д-442 Валик регулятора 41-А17с9-1А Д-442

Вернуться в раздел каталога

Номер	17-067
Наименование	Прокладка
Кол-во на "13;2) 24;3) 25;4) 50;5) 50Р;6) 51;7) 51Р;8) 54Р;9) 55Р"	1
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия	3 - многослойное медь-никель (никелирование и полировка (П6)

Номер	445-1793
Наименование	Пробка
Кол-во на "13;2) 24;3) 25;4) 50;5) 50Р;6) 51;7) 51Р;8) 54Р;9) 55Р"	1
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия	5 - окисное (оксидирование (П15)

Номер	445-1768
Наименование	Крышка верхняя
Кол-во на "13;2) 24;3) 25;4) 50;5) 50Р;6) 51;7) 51Р;8) 54Р;9) 55Р"	1
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия	5 - окисное (оксидирование (П15)

Номер	17-002
Наименование	Штифт
Кол-во на "13;2) 24;3) 25;4) 50;5) 50Р;6) 51;7) 51Р;8) 54Р;9) 55Р"	2
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия	3 - многослойное медь-никель (никелирование и полировка (П6)

Номер	17-009-1
Наименование	Вилка регулятора
Кол-во на "13;2) 24;3) 25;4) 50;5) 50Р;6) 51;7) 51Р;8) 54Р;9) 55Р"	1
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия	4 - многослойное медь-никель-хром (хромирование блестящее с полировкой (П13)
