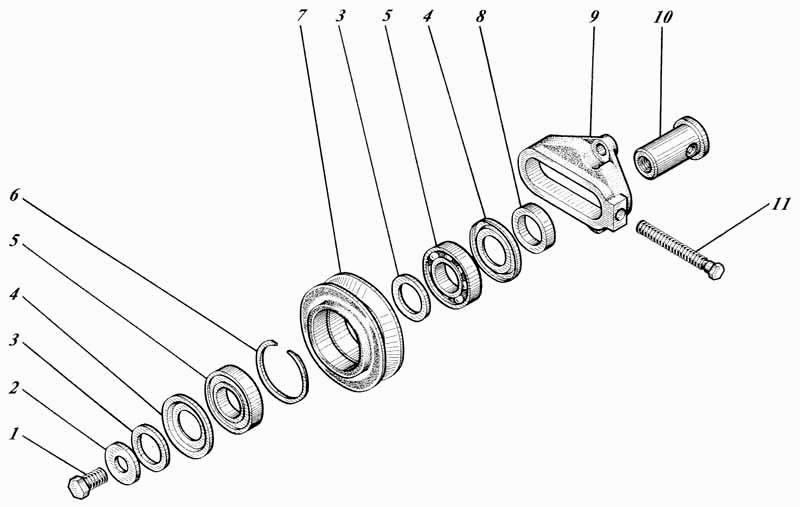

Ролик натяжной 01М-13с11-2 Д-442

Насос водяной 01-13с3-2Г Д-442 Насос водяной и вентилятор 440В-13с1 Д-442

Вид отображения:

Детали справа

По ширине экрана

01М-13с11-2

1

2

3

4

5

6

7

8

9

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Ролик натяжной

Заводской номер: 01М-13с11-2 Количество на модель:

01М-13с11-2

1

Номер детали на чертеже:

1

Болт М16-6gх32.88.35.019

Заводской номер: Болт М16-6gх32.88.35.019 [7796] Количество на модель: 1

Болт М16-6gх32.88.35.019 [7796]

1

2

Номер детали на чертеже:

2

Шайба

Заводской номер: Шайба [01М-1333] Количество на модель: 1

Шайба [01М-1333]

1

3

Номер детали на чертеже:

3

Кольцо установочное

Заводской номер: Кольцо установочное [03-1313-2] Количество на модель: 2

Кольцо установочное [03-1313-2]

2

4

Номер детали на чертеже:

4

Крышка защитная

Заводской номер: 01М-1332-2 Количество на модель: 2

01М-1332-2

2

5

Номер детали на чертеже:

5

Подшипник

Заводской номер: Подшипник [8882160207] Количество на модель: 2

Подшипник [8882160207]

2

6

Номер детали на чертеже:

6

Кольцо стопорное

Заводской номер: Кольцо стопорное [01М-1334] Количество на модель: 1

Кольцо стопорное [01М-1334]

1

7

Номер детали на чертеже:

7

Шкив натяжного ролика

Заводской номер: 01М-1331-1 Количество на модель: 1

01М-1331-1

1

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: Кольцо [03-1313-3] Количество на модель: 1

Кольцо [03-1313-3]

1

9

Номер детали на чертеже:

9

Кронштейн натяжного ролика

Заводской номер: 03-1310-01 Количество на модель: 1

03-1310-01

1

10

Номер детали на чертеже:

10

Ось натяжного ролика

Заводской номер: 01М-1330-01 Количество на модель: 1

01М-1330-01

1

11

Номер детали на чертеже:

11

Болт натяжной

Заводской номер: Болт натяжной [4Т6-1310] Количество на модель: 1

Болт натяжной [4Т6-1310]

1
