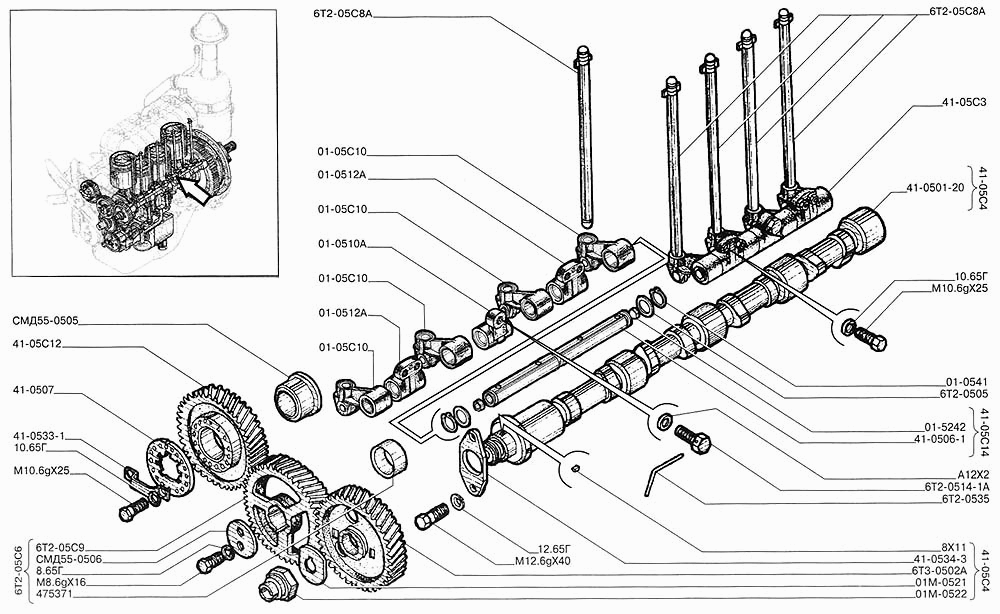

Механизм распределения А-41. Каталог 2001г.

Вал коленчатый А-41 Головка цилиндров А-41

Вид отображения:

Детали справа

По ширине экрана

М10.6gХ25

41-05С3

6Т2-0535

41-0533-1

01-05С10

6Т2-05С6

41-0507

10.65Г

12.65Г

6Т2-0505

8.65Г

А12Х2

СМД55-0506

01М-0521

41-0534-3

8Х11

41-05С14

41-0506-1

01-0510А

М12.6gХ40

М8.6gХ16

6Т2-0514-1А

41-0501-20

41-05С4

475371

СМД55-0505

01М-0522

01-0542

41-05С12

6Т2-05С9

6Т3-0502А

41-05С13

01-0541

01-0512А

6Т2-05С8А

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Болт

Заводской номер: М10.6gХ25 Количество на модель: 10

М10.6gХ25

10

Номер детали на чертеже:

Ось толкателя

Заводской номер: 41-05С3 Количество на модель: 2

41-05С3

2

Номер детали на чертеже:

Проволока

Заводской номер: 6Т2-0535 Количество на модель: 2

6Т2-0535

2

Номер детали на чертеже:

Скоба

Заводской номер: 41-0533-1 Количество на модель: 1

41-0533-1

1

Номер детали на чертеже:

Толкатель

Заводской номер: 01-05С10 Количество на модель: 4

01-05С10

4

Номер детали на чертеже:

Установка зубчатого колеса

Заводской номер: 6Т2-05С6 Количество на модель: 1

6Т2-05С6

1

Номер детали на чертеже:

Фланец шлицевой

Заводской номер: 41-0507 Количество на модель: 1

41-0507

1

Номер детали на чертеже:

Шайба

Заводской номер: 10.65Г Количество на модель: 10

10.65Г

10

Номер детали на чертеже:

Шайба

Заводской номер: 12.65Г Количество на модель: 2

12.65Г

2

Номер детали на чертеже:

Шайба

Заводской номер: 6Т2-0505 Количество на модель: 2

6Т2-0505

2

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г Количество на модель: 2

8.65Г

2

Номер детали на чертеже:

Шайба

Заводской номер: А12Х2 Количество на модель: 2

А12Х2

2

Номер детали на чертеже:

Шайба

Заводской номер: СМД55-0506 Количество на модель: 1

СМД55-0506

1

Номер детали на чертеже:

Шайба стопорная

Заводской номер: 01М-0521 Количество на модель: 1

01М-0521

1

Номер детали на чертеже:

Шайба упорная

Заводской номер: 41-0534-3 Количество на модель: 1

41-0534-3

1

Номер детали на чертеже:

Шпонка

Заводской номер: 8Х11 Количество на модель: 1

8Х11

1

Номер детали на чертеже:

Ось толкателей

Заводской номер: 41-05С14 Количество на модель: 1

41-05С14

1

Номер детали на чертеже:

Ось толкателей

Заводской номер: 41-0506-1 Количество на модель: 1

41-0506-1

1

Номер детали на чертеже:

Опора оси толкателей маслоподводящая

Заводской номер: 01-0510А Количество на модель: 1

01-0510А

1

Номер детали на чертеже:

Болт

Заводской номер: М12.6gХ40 Количество на модель: 2

М12.6gХ40

2

Номер детали на чертеже:

Болт

Заводской номер: М8.6gХ16 Количество на модель: 2

М8.6gХ16

2

Номер детали на чертеже:

Болт специальный

Заводской номер: 6Т2-0514-1А Количество на модель: 2

6Т2-0514-1А

2

Номер детали на чертеже:

Вал распределительный

Заводской номер: 41-0501-20 Количество на модель: 1

41-0501-20

1

Номер детали на чертеже:

Вал распределительный

Заводской номер: 41-05С4 Количество на модель: 1

41-05С4

1

Номер детали на чертеже:

Втулка

Заводской номер: 475371 Количество на модель: 1

475371

1

Номер детали на чертеже:

Втулка

Заводской номер: СМД55-0505 Количество на модель: 1

СМД55-0505

1

Номер детали на чертеже:

Гайка поводок

Заводской номер: 01М-0522 Количество на модель: 1

01М-0522

1

Номер детали на чертеже:

Заглушка

Заводской номер: 01-0542 Количество на модель: 2

01-0542

2

Номер детали на чертеже:

Колесо зубчатое

Заводской номер: 41-05С12 Количество на модель: 1

41-05С12

1

Номер детали на чертеже:

Колесо зубчатое

Заводской номер: 6Т2-05С9 Количество на модель: 1

6Т2-05С9

1

112773

6Т2-05С9

Код: 112773

Артикул: 6Т2-05С9,

Производитель:

Номер детали на чертеже:

Колесо зубчатое m = 3,5, z = 40

Заводской номер: 6Т3-0502А Количество на модель: 1

6Т3-0502А

1

Номер детали на чертеже:

Колесо зубчатое с фланцем

Заводской номер: 41-05С13 Количество на модель: 1

41-05С13

1

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 01-0541 Количество на модель: 2

01-0541

2

Номер детали на чертеже:

Опора оси толкателей

Заводской номер: 01-0512А Количество на модель: 2

01-0512А

2

Номер детали на чертеже:

Штанга толкателя

Заводской номер: 6Т2-05С8А Количество на модель: 8

6Т2-05С8А

8
