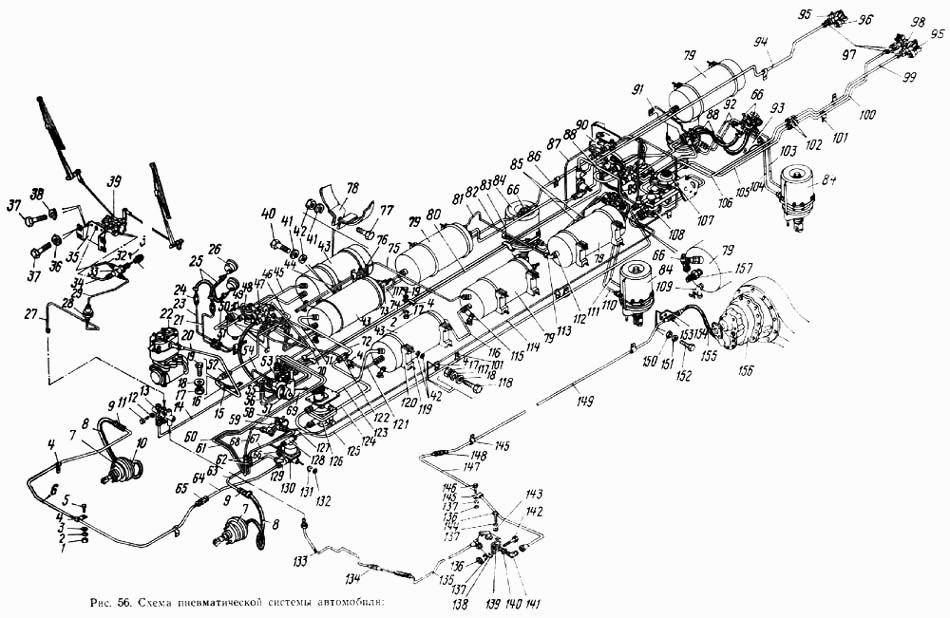

Схема пневматической системы автомобиля ЗИЛ-133ГЯ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Энергоаккумулятор пружинный, тип 20/20 в сборе

Заводской номер: 100-3519160-10 Количество на модель: 2
100-3519160-10
2

Номер детали на чертеже:

Шайба регулировочная

Заводской номер: 252007-П8 Количество на модель: 6
252007-П8
6

Номер детали на чертеже:

Хомут

Заводской номер: 308765-П Количество на модель: 2
308765-П
2

Номер детали на чертеже:

Угольник проходной поворотный

Заводской номер: 300357-П29 Количество на модель: 1
300357-П29
1

Номер детали на чертеже:

Скоба

Заводской номер: 308310-П8 Количество на модель: 2
308310-П8
2

Номер детали на чертеже:

Скоба

Заводской номер: 306817-П Количество на модель: 3
306817-П
3

Номер детали на чертеже:

Прокладка корпуса компрессора

Заводской номер: 740.3509403-10 Количество на модель: 1
740.3509403-10
1
030667
Техно-драйв ООО
740.35094* 5320-3509043
Производитель: Техно-драйв ООО
068011
Техно-драйв ООО
740.10023*РК 740.1002314-10
Производитель: Техно-драйв ООО
107077
АВТОПРОКЛАДКА
740-100*У 740-1003040
Код: 107077
Артикул: 740-100*У, 740-1003040
Производитель: АВТОПРОКЛАДКА

Номер детали на чертеже:

Шайба

Заводской номер: 305917-П Количество на модель: 2
305917-П
2

Номер детали на чертеже:

Шайба

Заводской номер: 305916-П Количество на модель: 4
305916-П
4

Номер детали на чертеже:

Шайба

Заводской номер: 305915-П Количество на модель: 4
305915-П
4

Номер детали на чертеже:

Шайба

Заводской номер: 305759-П29 Количество на модель: 2
305759-П29
2

Номер детали на чертеже:

Шайба плоская

Заводской номер: 1/26386/01 Количество на модель: 2
1/26386/01
2
040273
12638601/87066-П2/56 12638601
Код: 040273
Артикул: 12638601/87066-П2/56, 12638601
562 в наличии

На складах : 562 шт.

Производитель:

Номер детали на чертеже:

Шайба

Заводской номер: 305913-П Количество на модель: 5
305913-П
5

Номер детали на чертеже:

Энергоаккумулятор пружинный, тип 20/20 в сборе

Заводской номер: 100-3519160-30 Количество на модель: 2
100-3519160-30
2

Номер детали на чертеже:

Штуцер

Заводской номер: 300366-П29 Количество на модель: 1
300366-П29
1

Номер детали на чертеже:

Шплинт

Заводской номер: 258055-П8 Количество на модель: 6
258055-П8
6

Номер детали на чертеже:

Шланг манометра воздуха

Заводской номер: 131-4225076 Количество на модель: 2
131-4225076
2

Номер детали на чертеже:

Шайба пружинная

Заводской номер: 352135-П2 Количество на модель: 1
352135-П2
1

Номер детали на чертеже:

Шайба пружинная

Заводской номер: 252139-П2 Количество на модель: 8
252139-П2
8
013790
ГАЗ
3302-2902464-50 3302-2902464-50/ 3302-00-2902464-050, 3302-2902466
Производитель: ГАЗ

Номер детали на чертеже:

Шайба пружинная

Заводской номер: 252138-П2 Количество на модель: 2
252138-П2
2
474845
252138-П2
Код: 474845
Артикул: 252138-П2,
Производитель:

Номер детали на чертеже:

Шайба пружинная

Заводской номер: 252137-П2 Количество на модель: 4
252137-П2
4
093410
3306-1001020 3309-1001020-01
Код: 093410
Артикул: 3306-1001020, 3309-1001020-01
Производитель:
055042
53-12-1001020/44 53-12-1001020
Код: 055042
Артикул: 53-12-1001020/44, 53-12-1001020
Производитель:
117199
ГАЗ
3307-1001066 3307-1001066/ 3307-00-1001066-000, 53-12-1001020
Производитель: ГАЗ

Номер детали на чертеже:

Шайба пружинная

Заводской номер: 1/05168/73 Количество на модель: 4
1/05168/73
4
970146
ЭЛЕМЕНТ
740-1307000Э 1160305
Производитель: ЭЛЕМЕНТ
944642
БЕЛЗАН
1/05168/73
Код: 944642
Артикул: 1/05168/73,
Под заказ

На складах : Под заказ

Производитель: БЕЛЗАН

Номер детали на чертеже:

Шайба

Заводской номер: 305914-П Количество на модель: 3
305914-П
3

Номер детали на чертеже:

Пробка предохранительная

Заводской номер: 305062-П29 Количество на модель: 2
305062-П29
2

Номер детали на чертеже:

Болт

Заводской номер: 1/59716/21 Количество на модель: 2
1/59716/21
2
040918
ТМ
15971621
Производитель: ТМ

Номер детали на чертеже:

Гайка

Заводской номер: 250508-П29 Количество на модель: 2
250508-П29
2

Номер детали на чертеже:

Гайка крепления крана

Заводской номер: 100-3537139 Количество на модель: 1
100-3537139
1

Номер детали на чертеже:

Винт

Заводской номер: 221605-П29 Количество на модель: 2
221605-П29
2

Номер детали на чертеже:

Болт полый

Заводской номер: 301573-П29 Количество на модель: 1
301573-П29
1

Номер детали на чертеже:

Болт полый поворотного угольника двойного защитного клапана

Заводской номер: 301572-П29 Количество на модель: 1
301572-П29
1

Номер детали на чертеже:

Болт

Заводской номер: 301571-П29 Количество на модель: 1
301571-П29
1
029480
301571-П29
Код: 029480
Артикул: 301571-П29,
Производитель:

Номер детали на чертеже:

Болт полый

Заводской номер: 301570-П29 Количество на модель: 1
301570-П29
1

Номер детали на чертеже:

Болт

Заводской номер: 201458-П8 Количество на модель: 2
201458-П8
2

Номер детали на чертеже:

Болт крепления кронштейна

Заводской номер: 459326-1016 Количество на модель: 2
459326-1016
2

Номер детали на чертеже:

Болт

Заводской номер: 1/59718/21 Количество на модель: 2
1/59718/21
2
066917
ТМ
15971821
Производитель: ТМ

Номер детали на чертеже:

Гайка

Заводской номер: 250634-П29 Количество на модель: 2
250634-П29
2
610327
Красная Этна ОАО
250634-П29 250634-0-29
Производитель: Красная Этна ОАО
041105
Красная Этна ОАО
250634-П29/10791311 250634-П29
Производитель: Красная Этна ОАО

Номер детали на чертеже:

Гайка

Заводской номер: 250636-П8 Количество на модель: 1
250636-П8
1

Номер детали на чертеже:

Палец

Заводской номер: 260088-П8 Количество на модель: 6
260088-П8
6

Номер детали на чертеже:

Наконечник шланга манометра воздуха в сборе

Заводской номер: 133ВЯ-3810078 Количество на модель: 2
133ВЯ-3810078
2

Номер детали на чертеже:

Наконечник шланга в сборе

Заводской номер: 130-3810084 Количество на модель: 2
130-3810084
2

Номер детали на чертеже:

Втулка защитная

Заводской номер: 120-3711054 Количество на модель: 1
120-3711054
1

Номер детали на чертеже:

Гайка

Заводской номер: 250640-П8 Количество на модель: 2
250640-П8
2

Номер детали на чертеже:

Гайка

Заводской номер: 250560-П8 Количество на модель: 8
250560-П8
8

Номер детали на чертеже:

Гайка

Заводской номер: 250514-П8 Количество на модель: 4
250514-П8
4
129177
МАЗ ОАО
250514 25051402
Производитель: МАЗ ОАО

Номер детали на чертеже:

Гайка

Заводской номер: 251275-П8 Количество на модель: 2
251275-П8
2
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 250510-П29 Количество на модель: 3
250510-П29
3
610341
Красная Этна ОАО
250510-П29 250510-0-29
Производитель: Красная Этна ОАО
284774
METALPART
MP-N-012-08 31622-1203043*, 31622-1203043
Код: 284774
Артикул: MP-N-012-08, 31622-1203043*, 31622-1203043
Производитель: METALPART
284796
METALPART
MP-N-012-14 469-1203072/ 73/ 91*, 469-1203072
Код: 284796
Артикул: MP-N-012-14, 469-1203072/ 73/ 91*, 469-1203072
Производитель: METALPART
2

Номер детали на чертеже:

2

Шайба пружинная

Заводской номер: 252135-П2 Количество на модель: 3
252135-П2
3
079919
РУССКИЙ ДВИГАТЕЛЬ
236-3509001 6-203А
Код: 079919
Артикул: 236-3509001, 6-203А
Производитель: РУССКИЙ ДВИГАТЕЛЬ
141187
РУССКИЙ ДВИГАТЕЛЬ
236НЕ-1011001-04 7511.1011445
Код: 141187
Артикул: 236НЕ-1011001-04, 7511.1011445
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
142539
РУССКИЙ ДВИГАТЕЛЬ
236-1308004 236-1308090-В2
Производитель: РУССКИЙ ДВИГАТЕЛЬ
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 252005-П29 Количество на модель: 3
252005-П29
3
643524
ЯМЗ
252005-П29
Код: 643524
Артикул: 252005-П29,
Под заказ

На складах : Под заказ

Производитель: ЯМЗ
480643
УРАЛ АЗ АО
252005 П29 252005-П29
Код: 480643
Артикул: 252005 П29, 252005-П29
Производитель: УРАЛ АЗ АО
181669
ВОЛМЕТ
252005
Код: 181669
Артикул: 252005,
Производитель: ВОЛМЕТ
4

Номер детали на чертеже:

4

Скоба

Заводской номер: 306722-П29 Количество на модель: 1
306722-П29
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 201456-П29 Количество на модель: 3
201456-П29
3
091585
РААЗ
201456-П29
Код: 091585
Артикул: 201456-П29,
Нет в наличии

На складах : Нет в наличии

Производитель: РААЗ
610301
Красная Этна ОАО
201456-П29 10-201456-0-29
Производитель: Красная Этна ОАО
268996
ЯМЗ
201456-П29
Производитель: ЯМЗ
6

Номер детали на чертеже:

6

Трубка от клапана ограничения давления передних тормозов к правой передней тормозной камере вторая

Заводской номер: 133ВЯ-3560130 Количество на модель: 1
133ВЯ-3560130
1
7

Номер детали на чертеже:

7

Камера тормозная тип 20 в сборе

Заводской номер: 100-3519110-20 Количество на модель: 2
100-3519110-20
2
015812
РААЗ
100-3519110
Производитель: РААЗ
050147
РААЗ
100-3519010-21
Производитель: РААЗ
037404
РААЗ
100-3519110-20
Производитель: РААЗ
8

Номер детали на чертеже:

8

Шланг

Заводской номер: 131В-3721431 Количество на модель: 2
131В-3721431
2
9

Номер детали на чертеже:

9

Штуцер

Заводской номер: 300365-П29 Количество на модель: 2
300365-П29
2
10

Номер детали на чертеже:

10

Хомут в сборе

Заводской номер: 308764-П Количество на модель: 4
308764-П
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: 201462-П29 Количество на модель: 2
201462-П29
2
13

Номер детали на чертеже:

13

Коробка распределительная

Заводской номер: 133ВЯ-3560056 Количество на модель: 1
133ВЯ-3560056
1
14

Номер детали на чертеже:

14

Трубка от баллона потребителей к распределительной коробке

Заводской номер: 133ВЯ-3560704 Количество на модель: 1
133ВЯ-3560704
1
15

Номер детали на чертеже:

15

Втулка кронштейна

Заводской номер: 120-3506207 Количество на модель: 1
120-3506207
1
16

Номер детали на чертеже:

16

Кронштейн крепления трубки от компрессора к первому воздушному баллону

Заводской номер: 130-3506206 Количество на модель: 1
130-3506206
1
20

Номер детали на чертеже:

20

Трубка от компрессора к регулятору давления первая

Заводской номер: 133ВЯ-3560002 Количество на модель: 1
133ВЯ-3560002
1
21

Номер детали на чертеже:

21

Трубка от переходника баллона передних тормозов к манометру воздуха

Заводской номер: 133ВЯ-3330130 Количество на модель: 1
133ВЯ-3330130
1
22

Номер детали на чертеже:

22

Компрессор пневматического тормоза в сборе

Заводской номер: 740.3509010 Количество на модель: 1
740.3509010
1
23

Номер детали на чертеже:

23

Трубка от переходника баллона задних тормозов к манометру воздуха в сборе

Заводской номер: 133ВЯ-3830126 Количество на модель: 1
133ВЯ-3830126
1
24

Номер детали на чертеже:

24

Штуцер фланцевый проходной

Заводской номер: 300362-П29 Количество на модель: 2
300362-П29
2
25

Номер детали на чертеже:

25

Шланг манометра воздуха от проходного штуцера на щитке мотора к манометру

Заводской номер: 133ВЯ-3830400 Количество на модель: 2
133ВЯ-3830400
2
26

Номер детали на чертеже:

26

Манометр воздушный

Заводской номер: 1302.3830 Количество на модель: 2
1302.3830
2
27

Номер детали на чертеже:

27

Трубка от раздаточной коробки пневмосистемы к переходнику

Заводской номер: 133ВЯ-5205063 Количество на модель: 1
133ВЯ-5205063
1
28

Номер детали на чертеже:

28

Переходник

Заводской номер: 133ВЯ-5205083 Количество на модель: 1
133ВЯ-5205083
1
28

Номер детали на чертеже:

28

Переходник

Заводской номер: 300397-П8 Количество на модель: 2
300397-П8
2
29

Номер детали на чертеже:

29

Трубка от переходника

Заводской номер: 133ВЯ-5205041 Количество на модель: 1
133ВЯ-5205041
1
30

Номер детали на чертеже:

30

Ручка клапана стеклоочистителя в сборе

Заводской номер: 130-5205140 Количество на модель: 1
130-5205140
1
31

Номер детали на чертеже:

31

Винт стопорный клапана стеклоочистителя

Заводской номер: 130-5205143 Количество на модель: 1
130-5205143
1
32

Номер детали на чертеже:

32

Трубка отвода воздуха от стеклоочистителя

Заводской номер: 130-5205109 Количество на модель: 1
130-5205109
1
33

Номер детали на чертеже:

33

Кран КР-30

Заводской номер: 130-5205040-А Количество на модель: 1
130-5205040-А
1
34

Номер детали на чертеже:

34

Трубка от стеклоочистителя к клапану

Заводской номер: 130-5205042 Количество на модель: 1
130-5205042
1
35

Номер детали на чертеже:

35

Кронштейн крепления стеклоочистителя в сборе

Заводской номер: 130-5208076 Количество на модель: 1
130-5208076
1
37

Номер детали на чертеже:

37

Болт

Заводской номер: 201416-П8 Количество на модель: 6
201416-П8
6
38

Номер детали на чертеже:

38

Шайба пружинная

Заводской номер: 252134-П2 Количество на модель: 2
252134-П2
2
39

Номер детали на чертеже:

39

Стеклоочиститель СЛ-440 в сборе

Заводской номер: 130-5205010-А Количество на модель: 1
130-5205010-А
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 201678-П29 Количество на модель: 4
201678-П29
4
41

Номер детали на чертеже:

41

Шайба пружинная

Заводской номер: 252156-П2 Количество на модель: 2
252156-П2
2
42

Номер детали на чертеже:

42

Гайка

Заводской номер: 250-512-П29 Количество на модель: 48
250-512-П29
48
42

Номер детали на чертеже:

42

Гайка

Заводской номер: 250512-П29 Количество на модель: 2
250512-П29
2
064090
ГАЗ
31029-1001800 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Код: 064090
Артикул: 31029-1001800, 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Под заказ

На складах : Под заказ

Производитель: ГАЗ
145978
ЯМЗ
250512-П29
Производитель: ЯМЗ
610317
Красная Этна ОАО
250512-П29 250512-0-29
Производитель: Красная Этна ОАО
43

Номер детали на чертеже:

43

Баллон пневмотормозов в сборе

Заводской номер: 130-3512014-Б Количество на модель: 3
130-3512014-Б
3
44

Номер детали на чертеже:

44

Кронштейн крепления хомутов баллонов пневмотормозов

Заводской номер: 120-3513080 Количество на модель: 2
120-3513080
2
45

Номер детали на чертеже:

45

Трубка от воздушного баллона к двойному защитному клапану первая

Заводской номер: 133ГЯ-3560016 Количество на модель: 1
133ГЯ-3560016
1
46

Номер детали на чертеже:

46

Трубка от компрессора к регулятору давления вторая

Заводской номер: 133ВЯ-3560004 Количество на модель: 1
133ВЯ-3560004
1
47

Номер детали на чертеже:

47

Трубка от предохранителя против замерзания к воздушному баллону

Заводской номер: 133ГЯ-3560012 Количество на модель: 1
133ГЯ-3560012
1
48

Номер детали на чертеже:

48

Трубка от воздушного баллона к тройному защитному клапану

Заводской номер: 133ВЯ-3360022 Количество на модель: 1
133ВЯ-3360022
1
49

Номер детали на чертеже:

49

Регулятор давления в сборе

Заводской номер: 100-3512010 Количество на модель: 1
100-3512010
1
017206
РААЗ
100-3512010
Производитель: РААЗ
036900
РААЗ
100-3512010-10
Производитель: РААЗ
504435
SORL
35120170020 100-3512010
Код: 504435
Артикул: 35120170020, 100-3512010
1 в наличии

На складах : 1 шт.

1 шт. Уфа
Производитель: SORL
50

Номер детали на чертеже:

50

Трубка от регулятора давления к предохранителю против замерзания

Заводской номер: 133ВЯ-3560008 Количество на модель: 1
133ВЯ-3560008
1
51

Номер детали на чертеже:

51

Штуцер

Заводской номер: 300359-П29 Количество на модель: 2
300359-П29
2
52

Номер детали на чертеже:

52

Штуцер проходной

Заводской номер: 133ВЯ-3560052 Количество на модель: 1
133ВЯ-3560052
1
53

Номер детали на чертеже:

53

Шланг

Заводской номер: 133ВЯ-3560321 Количество на модель: 1
133ВЯ-3560321
1
54

Номер детали на чертеже:

54

Трубка выпуска воздуха из тормозного крана с ручным управлением

Заводской номер: 133ВЯ-3560308 Количество на модель: 1
133ВЯ-3560308
1
55

Номер детали на чертеже:

55

Трубка от крана стояночного тормоза к ускорительному клапану первая

Заводской номер: 133ВЯ-3560310 Количество на модель: 1
133ВЯ-3560310
1
56

Номер детали на чертеже:

56

Трубка от двойного защитного клапана к крану стояночного тормоза

Заводской номер: 133ВЯ-3560304 Количество на модель: 1
133ВЯ-3560304
1
57

Номер детали на чертеже:

57

Кран тормозной обратного действия с ручным управлением в сборе

Заводской номер: 100-3537010 Количество на модель: 1
100-3537010
1
016098
РААЗ
100-3537010
Производитель: РААЗ
712652
100-3537010
Код: 712652
Артикул: 100-3537010,
Нет в наличии

На складах : Нет в наличии

Производитель:
033656
БЕЛОМО
6029.35.37.310-20 64221-3537310-20, 6029-3537310-20
Производитель: БЕЛОМО
58

Номер детали на чертеже:

58

Кронштейн крепления пневматического крана в сборе

Заводской номер: 133ВЯ-3537118 Количество на модель: 1
133ВЯ-3537118
1
59

Номер детали на чертеже:

59

Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен)

Заводской номер: 100-3537110 Количество на модель: 1
100-3537110
1
016089
РААЗ
100-3537110
Производитель: РААЗ
122627
БЕЛОМО
8002.35.37.110-00 64221-3537110, 8002-3537110
Производитель: БЕЛОМО
504424
SORL
35480010230 100-3537110
Производитель: SORL
60

Номер детали на чертеже:

60

Трубка от крана аварийного растормаживания к двухмагистральному клапану вторая

Заводской номер: 133ВЯ-3560616 Количество на модель: 1
133ВЯ-3560616
1
61

Номер детали на чертеже:

61

Трубка от тройного защитного клапана к крану аварийного растормаживания первая

Заводской номер: 133ВЯ-3560608 Количество на модель: 1
133ВЯ-3560608
1
63

Номер детали на чертеже:

63

Трубка от клапана ограничения давления передних тормозов к левой передней тормозной камере

Заводской номер: 133ВЯ-3560114 Количество на модель: 1
133ВЯ-3560114
1
64

Номер детали на чертеже:

64

Трубка от клапана ограничения давления передних тормозов к правой передней тормозной камере первая

Заводской номер: 133ВЯ-3560128 Количество на модель: 1
133ВЯ-3560128
1
66

Номер детали на чертеже:

66

Клапан контрольного вывода в сборе

Заводской номер: 100-3515310 Количество на модель: 5
100-3515310
5
015900
РААЗ
100-3515310
Производитель: РААЗ
105047
РААЗ
100-3515310-01
Производитель: РААЗ
504421
SORL
35060010100 100-3515310
Производитель: SORL
67

Номер детали на чертеже:

67

Трубка от крана аварийного растормаживания к двухмагистральному клапану первая

Заводской номер: 133ВЯ-3560614 Количество на модель: 1
133ВЯ-3560614
1
68

Номер детали на чертеже:

68

Трубка от тройного защитного клапана к крану аварийного растормаживания вторая

Заводской номер: 133ВЯ-3560610 Количество на модель: 1
133ВЯ-3560610
1
69

Номер детали на чертеже:

69

Кронштейн крепления тормозного крана обратного действия с ручным управлением

Заводской номер: 133ВЯ-3537019 Количество на модель: 1
133ВЯ-3537019
1
70

Номер детали на чертеже:

70

Трубка от клапана к крану аварийного растормаживания

Заводской номер: 133ВЯ-3560606 Количество на модель: 1
133ВЯ-3560606
1
71

Номер детали на чертеже:

71

Трубка от тройного защитного клапана к воздушному баллону передних тормозов

Заводской номер: 133ГЯ-3560102 Количество на модель: 1
133ГЯ-3560102
1
72

Номер детали на чертеже:

72

Трубка от воздушного баллона передних тормозов к тормозному крану первая

Заводской номер: 133ГЯ-3560106 Количество на модель: 1
133ГЯ-3560106
1
73

Номер детали на чертеже:

73

Угольник поворотный

Заводской номер: 300355-1129 Количество на модель: 1
300355-1129
1
74

Номер детали на чертеже:

74

Трубка от двойного защитного клапана к баллону аварийного растормаживания первая

Заводской номер: 133ГЯ-3560600 Количество на модель: 1
133ГЯ-3560600
1
75

Номер детали на чертеже:

75

Трубка от баллона задних тормозов к переходнику

Заводской номер: 133ГЯ-3830124 Количество на модель: 1
133ГЯ-3830124
1
76

Номер детали на чертеже:

76

Трубка от баллона передних тормозов к переходнику

Заводской номер: 133ГЯ-3830128 Количество на модель: 1
133ГЯ-3830128
1
77

Номер детали на чертеже:

77

Болт

Заводской номер: 301033-П29 Количество на модель: 2
301033-П29
2
78

Номер детали на чертеже:

78

Хомут крепления воздушных баллонов

Заводской номер: 133ВЯ-3513085 Количество на модель: 2
133ВЯ-3513085
2
79

Номер детали на чертеже:

79

Баллон воздушный тормозов первый в сборе

Заводской номер: 127-3513015 Количество на модель: 4
127-3513015
4
020205
127-3513015
Код: 020205
Артикул: 127-3513015,
Производитель:
80

Номер детали на чертеже:

80

Трубка от крана аварийного растормаживания к двухмагистральному клапану третья

Заводской номер: 133ГЯ-3560618 Количество на модель: 1
133ГЯ-3560618
1
81

Номер детали на чертеже:

81

Трубка от двойного защитного клапана к баллону аварийного растормаживания вторая

Заводской номер: 133ВЯ-3560602 Количество на модель: 1
133ВЯ-3560602
1
82

Номер детали на чертеже:

82

Трубка от двойного защитного клапана к воздушному баллону первая

Заводской номер: 133ГЯ-3560702 Количество на модель: 1
133ГЯ-3560702
1
83

Номер детали на чертеже:

83

Трубка от тройного защитного клапана к ускорительному клапану первая

Заводской номер: 133ГЯ-3560316 Количество на модель: 1
133ГЯ-3560316
1
84

Номер детали на чертеже:

84

Тормозная камера с пружинным энергоаккумулятором, тип 20/20 в сборе

Заводской номер: 100-3519100-30 Количество на модель: 2
100-3519100-30
2
018233
РААЗ
100-3519100
Производитель: РААЗ
018977
БЕЛКАРД
20.3519100-01 20.3519100-02, 20.3519100
Производитель: БЕЛКАРД
040819
РААЗ
100-3519100-30
Производитель: РААЗ
84

Номер детали на чертеже:

84

Тормозная камера с пружинным энергоаккумулятором, тип 20/20 в сборе

Заводской номер: 100-3519100-10 Количество на модель: 2
100-3519100-10
2
018233
РААЗ
100-3519100
Производитель: РААЗ
018977
БЕЛКАРД
20.3519100-01 20.3519100-02, 20.3519100
Производитель: БЕЛКАРД
040819
РААЗ
100-3519100-30
Производитель: РААЗ
85

Номер детали на чертеже:

85

Трубка от регулятора тормозных сил к правой тормозной камере заднего моста

Заводской номер: 133ВЯ-2560238 Количество на модель: 1
133ВЯ-2560238
1
85

Номер детали на чертеже:

85

Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору среднего моста

Заводской номер: 133ВЯ-3560238 Количество на модель: 1
133ВЯ-3560238
1
87

Номер детали на чертеже:

87

Трубка от тормозного крана с ручным управлением к ускорительному клапану вторая

Заводской номер: 133ГЯ-3560312 Количество на модель: 1
133ГЯ-3560312
1
88

Номер детали на чертеже:

88

Шланг соединительный

Заводской номер: 133ВЯ-3560220 Количество на модель: 1
133ВЯ-3560220
1
89

Номер детали на чертеже:

89

Шланг

Заводской номер: 133ВЯ-3560322 Количество на модель: 1
133ВЯ-3560322
1
90

Номер детали на чертеже:

90

Клапан ускорительный в сборе

Заводской номер: 100-3518010 Количество на модель: 1
100-3518010
1
016114
РААЗ
100-3518010 100-3518010/ 100-3518040
Производитель: РААЗ
122693
БЕЛОМО
8001.35.18.010-00 64221-3518010, 8001-3518010
Производитель: БЕЛОМО
043225
РААЗ
100-3518010-10 100-3518010-10/ 100-3518040-10
Производитель: РААЗ
91

Номер детали на чертеже:

91

Кронштейн крепления штуцеров

Заводской номер: 133ВЯ-3560060 Количество на модель: 1
133ВЯ-3560060
1
92

Номер детали на чертеже:

92

Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору заднего моста

Заводской номер: 133ВЯ-3560228 Количество на модель: 1
133ВЯ-3560228
1
93

Номер детали на чертеже:

93

Кронштейн крепления крестовины на заднем мосту

Заводской номер: 133ВЯ-3560031 Количество на модель: 1
133ВЯ-3560031
1
94

Номер детали на чертеже:

94

Трубка от одинарного защитного клапана к питающей магистрали полуприцепа

Заводской номер: 133ГЯ-3560528 Количество на модель: 1
133ГЯ-3560528
1
95

Номер детали на чертеже:

95

Головка соединительная пневмотормозов типа «Палм» в сборе

Заводской номер: 100-3521110-10 Количество на модель: 2
100-3521110-10
2
018860
РААЗ
100-3521110-10
Код: 018860
Артикул: 100-3521110-10,
Производитель: РААЗ
080169
ПААЗ
11.3521510
Код: 080169
Артикул: 11.3521510,
Производитель: ПААЗ
504408
SORL
35210010130 100-3521110
Производитель: SORL
96

Номер детали на чертеже:

96

Пробка

Заводской номер: 262543-П8 Количество на модель: 1
262543-П8
1
96

Номер детали на чертеже:

96

Пробка

Заводской номер: 305062-П8 Количество на модель: 2
305062-П8
2
97

Номер детали на чертеже:

97

Штуцер проходной

Заводской номер: 300363-П29 Количество на модель: 1
300363-П29
1
98

Номер детали на чертеже:

98

Головка соединительная пневмотормозов, тип «А» в сборе

Заводской номер: 130-3521010 Количество на модель: 1
130-3521010
1
99

Номер детали на чертеже:

99

Трубка от клапана управления тормозами прицепа с двухпроводным приводом к соединительной головке вторая

Заводской номер: 133ГЯ-3560534 Количество на модель: 1
133ГЯ-3560534
1
100

Номер детали на чертеже:

100

Трубка от клапана управления тормозами прицепа с однопроводным приводом к соединительной головке вторая

Заводской номер: 133ГЯ-3560542 Количество на модель: 1
133ГЯ-3560542
1
101

Номер детали на чертеже:

101

Скоба

Заводской номер: 308778-П29 Количество на модель: 1
308778-П29
1
101

Номер детали на чертеже:

101

Скоба

Заводской номер: 308773-П29 Количество на модель: 2
308773-П29
2
102

Номер детали на чертеже:

102

Штуцер проходной

Заводской номер: 300361-П29 Количество на модель: 1
300361-П29
1
103

Номер детали на чертеже:

103

Трубка от регулятора тормозных сил к левой тормозной камере заднего моста

Заводской номер: 133ВЯ-3560226 Количество на модель: 1
133ВЯ-3560226
1
104

Номер детали на чертеже:

104

Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору заднего моста

Заводской номер: 133ВЯ-3560236 Количество на модель: 1
133ВЯ-3560236
1
105

Номер детали на чертеже:

105

Трубка от клапана управления тормозами прицепа с однопроводным приводом к соединительной головке первая

Заводской номер: 133ГЯ-3560540 Количество на модель: 1
133ГЯ-3560540
1
106

Номер детали на чертеже:

106

Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной магистрали прицепа

Заводской номер: 133ГЯ-3560532 Количество на модель: 1
133ГЯ-3560532
1
107

Номер детали на чертеже:

107

Клапан управления тормозами прицепа с однопроводным приводом в сборе

Заводской номер: 100-3522110 Количество на модель: 1
100-3522110
1
015903
РААЗ
100-3522110
Производитель: РААЗ
504430
SORL
35220090030 100-3522110
Производитель: SORL
590175
MEGAPOWER
350-20-003 100-3522110
Производитель: MEGAPOWER
108

Номер детали на чертеже:

108

Клапан управления тормозами прицепа с двухпроводным приводом в сборе

Заводской номер: 100-3522010 Количество на модель: 1
100-3522010
1
015895
РААЗ
100-3522010
Производитель: РААЗ
504431
SORL
35220010150 100-3522010
Производитель: SORL
590171
MEGAPOWER
350-20-001 100-3522010
Производитель: MEGAPOWER
109

Номер детали на чертеже:

109

Кран сливной в сборе

Заводской номер: 130-1015370 Количество на модель: 7
130-1015370
7
110

Номер детали на чертеже:

110

Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору среднего моста

Заводской номер: 133ВЯ-3560336 Количество на модель: 1
133ВЯ-3560336
1
112

Номер детали на чертеже:

112

Штуцер

Заводской номер: 305264-П8 Количество на модель: 1
305264-П8
1
113

Номер детали на чертеже:

113

Угольник ввертной

Заводской номер: 300301-П29 Количество на модель: 1
300301-П29
1
114

Номер детали на чертеже:

114

Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом

Заводской номер: 133ГЯ-3560502 Количество на модель: 1
133ГЯ-3560502
1
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 421152-П29 Количество на модель: 1
421152-П29
1
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300377-П29 Количество на модель: 2
300377-П29
2
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300376-П29 Количество на модель: 1
300376-П29
1
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300300-П8 Количество на модель: 1
300300-П8
1
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300331-П8 Количество на модель: 1
300331-П8
1
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300367-П29 Количество на модель: 2
300367-П29
2
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300368-П29 Количество на модель: 1
300368-П29
1
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300369-П29 Количество на модель: 1
300369-П29
1
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300371-П29 Количество на модель: 2
300371-П29
2
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300372-П29 Количество на модель: 3
300372-П29
3
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300373-П29 Количество на модель: 1
300373-П29
1
115

Номер детали на чертеже:

115

Штуцер ввертной

Заводской номер: 300374-П29 Количество на модель: 4
300374-П29
4
116

Номер детали на чертеже:

116

Трубка от первого воздушного баллона задних тормозов ко второму

Заводской номер: 133ГЯ-3560204 Количество на модель: 1
133ГЯ-3560204
1
118

Номер детали на чертеже:

118

Болт

Заводской номер: 201458-П29 Количество на модель: 2
201458-П29
2
091589
РААЗ
201458-П29
Код: 091589
Артикул: 201458-П29,
Нет в наличии

На складах : Нет в наличии

Производитель: РААЗ
610303
Красная Этна ОАО
201458-П29 10-201458-0-29
Производитель: Красная Этна ОАО
119

Номер детали на чертеже:

119

Хомут крепления баллонов пневмотормозов

Заводской номер: 120-3512085-Г Количество на модель: 12
120-3512085-Г
12
120

Номер детали на чертеже:

120

Подкладка воздушных баллонов

Заводской номер: 157-3513092 Количество на модель: 12
157-3513092
12
121

Номер детали на чертеже:

121

Трубка от тройного защитного клапана к воздушному баллону задних тормозов

Заводской номер: 133ГЯ-3560202 Количество на модель: 1
133ГЯ-3560202
1
123

Номер детали на чертеже:

123

Трубка от воздушного баллона задних тормозов к тормозному крану

Заводской номер: 133ГЯ-3560206 Количество на модель: 1
133ГЯ-3560206
1
124

Номер детали на чертеже:

124

Трубка от воздушного баллона передних тормозов к тормозному крану вторая

Заводской номер: 133ВЯ-3560108 Количество на модель: 1
133ВЯ-3560108
1
125

Номер детали на чертеже:

125

Трубка от тормозного крана к регулятору тормозных сил первая

Заводской номер: 133ГЯ-3560210 Количество на модель: 1
133ГЯ-3560210
1
126

Номер детали на чертеже:

126

Кран тормозной двухсекционный с рычагом в сборе

Заводской номер: 100-3514008-10 Количество на модель: 1
100-3514008-10
1
102853
РААЗ
100-3514008-10
Код: 102853
Артикул: 100-3514008-10,
Производитель: РААЗ
105057
РААЗ
100-3514008-11
Код: 105057
Артикул: 100-3514008-11,
Производитель: РААЗ
428828
KAMAZ
100-3514108-10
Код: 428828
Артикул: 100-3514108-10,
Под заказ

На складах : Под заказ

Производитель: KAMAZ
127

Номер детали на чертеже:

127

Трубка от тормозного крана к клапану ограничения давления передних тормозов

Заводской номер: 133ВЯ-3560110 Количество на модель: 1
133ВЯ-3560110
1
128

Номер детали на чертеже:

128

Тройник

Заводской номер: 300356-П29 Количество на модель: 1
300356-П29
1
129

Номер детали на чертеже:

129

Угольник поворотный

Заводской номер: 300355-П29 Количество на модель: 1
300355-П29
1
130

Номер детали на чертеже:

130

Клапан ограничения давления передних тормозов в сборе

Заводской номер: 100-3534010 Количество на модель: 1
100-3534010
1
015902
РААЗ
100-3534010
Производитель: РААЗ
317453
MEGAPOWER
350-42-001 100-3534010
Производитель: MEGAPOWER
131

Номер детали на чертеже:

131

Шайба зубчатая

Заводской номер: 305518-П8 Количество на модель: 1
305518-П8
1
133

Номер детали на чертеже:

133

Трубка подвода воздуха к крану первая в сборе

Заводской номер: 133ВЯ-2511020 Количество на модель: 1
133ВЯ-2511020
1
134

Номер детали на чертеже:

134

Штуцер проходной

Заводской номер: 300394-П8 Количество на модель: 1
300394-П8
1
135

Номер детали на чертеже:

135

Трубка подвода воздуха к крану вторая в сборе

Заводской номер: 133ВЯ-2511022 Количество на модель: 1
133ВЯ-2511022
1
136

Номер детали на чертеже:

136

Гайка

Заводской номер: 250510-П8 Количество на модель: 2
250510-П8
2
138

Номер детали на чертеже:

138

Кронштейн крепления крана управления блокировкой межосевого дифференциала

Заводской номер: 133-2511066 Количество на модель: 1
133-2511066
1
139

Номер детали на чертеже:

139

Кран управления блокировкой межосевого дифференциала

Заводской номер: 133-2511060 Количество на модель: 1
133-2511060
1
141

Номер детали на чертеже:

141

Угольник ввертной

Заводской номер: 421171-П Количество на модель: 2
421171-П
2
142

Номер детали на чертеже:

142

Болт

Заводской номер: 200273-П8 Количество на модель: 2
200273-П8
2
143

Номер детали на чертеже:

143

Шайба

Заводской номер: 252005-П8 Количество на модель: 3
252005-П8
3
144

Номер детали на чертеже:

144

Болт

Заводской номер: 201454-П8 Количество на модель: 3
201454-П8
3
145

Номер детали на чертеже:

145

Скоба

Заводской номер: 306762-П8 Количество на модель: 3
306762-П8
3
146

Номер детали на чертеже:

146

Болт

Заводской номер: 201456-П8 Количество на модель: 2
201456-П8
2
147

Номер детали на чертеже:

147

Трубка подвода воздуха к механизму блокировки первая в сборе

Заводской номер: 133ВЯ-2511024 Количество на модель: 1
133ВЯ-2511024
1
148

Номер детали на чертеже:

148

Штуцер проходной

Заводской номер: 421160-П8 Количество на модель: 1
421160-П8
1
149

Номер детали на чертеже:

149

Трубка подвода воздуха к механизму блокировки вторая в сборе

Заводской номер: 133ВЯ-2511028 Количество на модель: 1
133ВЯ-2511028
1
150

Номер детали на чертеже:

150

Гайка

Заводской номер: 250512-П8 Количество на модель: 1
250512-П8
1
129175
МАЗ ОАО
250512
Производитель: МАЗ ОАО
353858
ЯМЗ
250512-П5
Производитель: ЯМЗ
151

Номер детали на чертеже:

151

Шайба пружинная

Заводской номер: 252136-П2 Количество на модель: 1
252136-П2
1
064090
ГАЗ
31029-1001800 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Код: 064090
Артикул: 31029-1001800, 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Под заказ

На складах : Под заказ

Производитель: ГАЗ
621985
УРАЛ АЗ АО
4320-2707207 5323-2707236
Код: 621985
Артикул: 4320-2707207, 5323-2707236
Нет в наличии

На складах : Нет в наличии

Производитель: УРАЛ АЗ АО
610354
Красная Этна ОАО
252136-П2 252136-0-2
Производитель: Красная Этна ОАО
152

Номер детали на чертеже:

152

Болт крепления кронштейна штуцера

Заводской номер: 301497-П8 Количество на модель: 1
301497-П8
1
153

Номер детали на чертеже:

153

Штуцер проходной

Заводской номер: 300322-П8 Количество на модель: 1
300322-П8
1
154

Номер детали на чертеже:

154

Кронштейн крепления штуцера

Заводской номер: 133-2511035 Количество на модель: 1
133-2511035
1
155

Номер детали на чертеже:

155

Шланг подвода воздуха к механизму блокировки в сборе

Заводской номер: 133-2511038 Количество на модель: 1
133-2511038
1
156

Номер детали на чертеже:

156

Средний мост в сборе

Заводской номер: 133-2500010 Количество на модель: 1
133-2500010
1
157

Номер детали на чертеже:

157

Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б

Заводской номер: 133ВЯ-3830300 Количество на модель: 5
133ВЯ-3830300
5
