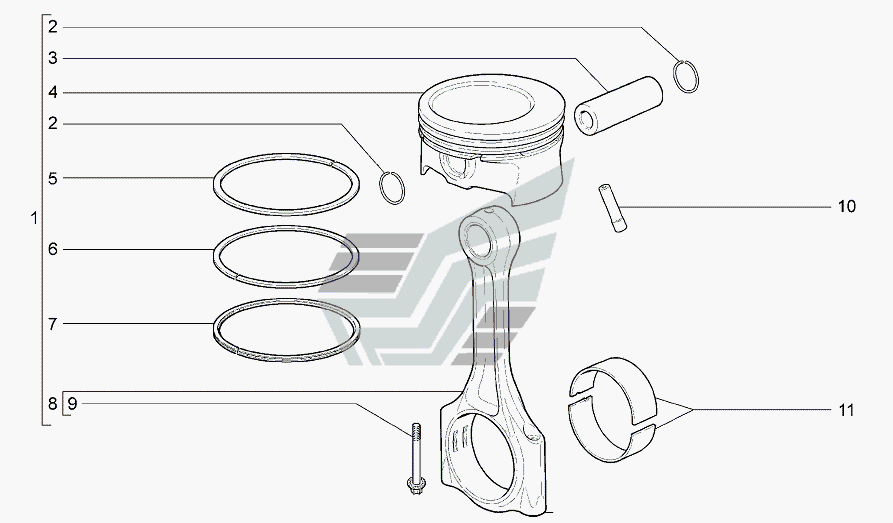

Шатуны и поршни (вариант по выбору) А132 LADA Granta 2190. Каталог 2011г.

Шатуны и поршни (вариант по выбору) А131 LADA Granta 2190 Привод вала распределительного А140 LADA Granta 2190

Вид отображения:

Детали справа

По ширине экрана

1

1

1

2

3

4

4

4

4

4

4

5

5

6

6

7

7

8

9

10

10

10

11

11

11

11

11

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Поршень и шатун в сборе

Заводской номер: 11186-1004010-00 Количество на модель: 4

11186-1004010-00

4

1

Номер детали на чертеже:

1

Поршень и шатун в сборе

Заводской номер: 11186-1004010-01 Количество на модель: 4

11186-1004010-01

4

1

Номер детали на чертеже:

1

Поршень и шатун в сборе

Заводской номер: 11186-1004010-02 Количество на модель: 4

11186-1004010-02

4

2

Номер детали на чертеже:

2

Кольцо стопорное

Заводской номер: 11194-1004022-00 Количество на модель: 2

11194-1004022-00

2

Раскрыть цены

971640

11194-1004022 11194100402200, 11194-1004022-00

Код: 971640

Артикул: 11194-1004022, 11194100402200, 11194-1004022-00

Производитель:

3

Номер детали на чертеже:

3

Палец поршневой

Заводской номер: 21126-1004020-00 Количество на модель: 4

21126-1004020-00

4

4

Номер детали на чертеже:

4

Поршень, класс С+0,5

Заводской номер: 21116-1004015-32 Количество на модель: 4

21116-1004015-32

4

4

Номер детали на чертеже:

4

Поршень, класс В+0,5

Заводской номер: 21116-1004015-31 Количество на модель: 4

21116-1004015-31

4

4

Номер детали на чертеже:

4

Поршень, класс А+0,5

Заводской номер: 21116-1004015-30 Количество на модель: 4

21116-1004015-30

4

4

Номер детали на чертеже:

4

Поршень, класс С

Заводской номер: 21116-1004015-02 Количество на модель: 4

21116-1004015-02

4

4

Номер детали на чертеже:

4

Поршень, класс В

Заводской номер: 21116-1004015-01 Количество на модель: 4

21116-1004015-01

4

4

Номер детали на чертеже:

4

Поршень, класс А

Заводской номер: 21116-1004015-00 Количество на модель: 4

21116-1004015-00

4

Раскрыть цены

828631

21116-1004015 21116-1004015-00

Код: 828631

Артикул: 21116-1004015, 21116-1004015-00

Производитель:

5

Номер детали на чертеже:

5

Кольцо поршневое компрессионное верхнее

Заводской номер: 21126-1004030-00 Количество на модель: 4

21126-1004030-00

4

5

Номер детали на чертеже:

5

Кольцо поршневое компрессионное верхнее

Заводской номер: 21126-1004030-30 Количество на модель: 4

21126-1004030-30

4

6

Номер детали на чертеже:

6

Кольцо поршневое компрессионное нижнее

Заводской номер: 21126-1004025-30 Количество на модель: 4

21126-1004025-30

4

6

Номер детали на чертеже:

6

Кольцо поршневое компрессионное нижнее

Заводской номер: 21126-1004025-00 Количество на модель: 4

21126-1004025-00

4

7

Номер детали на чертеже:

7

Кольцо поршневое маслосъемное в сборе

Заводской номер: 21126-1004035-00 Количество на модель: 4

21126-1004035-00

4

7

Номер детали на чертеже:

7

Кольцо поршневое маслосъемное в сборе

Заводской номер: 21126-1004035-30 Количество на модель: 4

21126-1004035-30

4

8

Номер детали на чертеже:

8

Шатун в сборе

Заводской номер: 11186-1004045-00 Количество на модель: 4

11186-1004045-00

4

9

Номер детали на чертеже:

9

Винт крепления шатуна

Заводской номер: 11186-1004062-00 Количество на модель: 8

11186-1004062-00

8

10

Номер детали на чертеже:

10

Форсунка охлаждения поршня

Заводской номер: 21120-1004081-02 Количество на модель: 4

21120-1004081-02

4

Раскрыть цены

136359

LADA

21120-1004081-02 21120100408102, 2112-1004081-02

Код: 136359

Артикул: 21120-1004081-02, 21120100408102, 2112-1004081-02

Производитель: LADA

090390

2112-1004081

Код: 090390

Артикул: 2112-1004081,

Производитель:

915739

PERMATEX

84334 PR-84334

Код: 915739

Артикул: 84334, PR-84334

Производитель: PERMATEX

10

Номер детали на чертеже:

10

Форсунка охлаждения поршня

Заводской номер: 21120-1004081-01 Количество на модель: 4

21120-1004081-01

4

Раскрыть цены

136359

LADA

21120-1004081-02 21120100408102, 2112-1004081-02

Код: 136359

Артикул: 21120-1004081-02, 21120100408102, 2112-1004081-02

Производитель: LADA

090390

2112-1004081

Код: 090390

Артикул: 2112-1004081,

Производитель:

915739

PERMATEX

84334 PR-84334

Код: 915739

Артикул: 84334, PR-84334

Производитель: PERMATEX

10

Номер детали на чертеже:

10

Форсунка охлаждения поршня

Заводской номер: 21120-1004081-00 Количество на модель: 4

21120-1004081-00

4

Раскрыть цены

136359

LADA

21120-1004081-02 21120100408102, 2112-1004081-02

Код: 136359

Артикул: 21120-1004081-02, 21120100408102, 2112-1004081-02

Производитель: LADA

090390

2112-1004081

Код: 090390

Артикул: 2112-1004081,

Производитель:

915739

PERMATEX

84334 PR-84334

Код: 915739

Артикул: 84334, PR-84334

Производитель: PERMATEX

11

Номер детали на чертеже:

11

Вкладыш шатуна

Заводской номер: 11194-1004058-00 Количество на модель: 8

11194-1004058-00

8

11

Номер детали на чертеже:

11

Вкладыш шатуна ремонтный -0,25мм

Заводской номер: 11194-1004058-02 Количество на модель: 8

11194-1004058-02

8

11

Номер детали на чертеже:

11

Вкладыш шатуна ремонтный -0,50мм

Заводской номер: 11194-1004058-03 Количество на модель: 8

11194-1004058-03

8

11

Номер детали на чертеже:

11

Вкладыш шатуна ремонтный -0,75мм

Заводской номер: 11194-1004058-04 Количество на модель: 8

11194-1004058-04

8

11

Номер детали на чертеже:

11

Вкладыш шатуна ремонтный -1,00мм

Заводской номер: 11194-1004058-05 Количество на модель: 8

11194-1004058-05

8

11

Номер детали на чертеже:

11

Вкладыш шатуна

Заводской номер: 11194-1004058-10 Количество на модель: 8

11194-1004058-10

8
