Картер рулевого механизма LADA Granta 2190. Каталог 2011г.

Элементы рулевого механизма LADA Granta 2190 Контроллер системы управления двигателем LADA Granta 2190

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

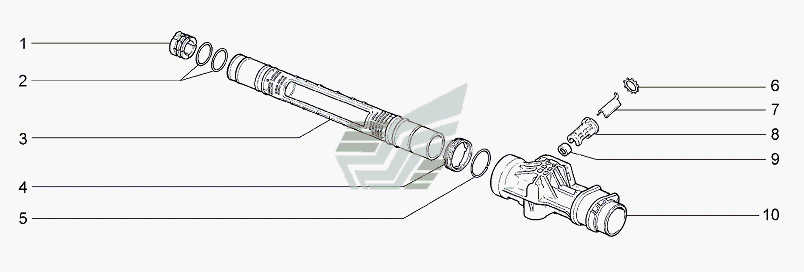

Номер детали на чертеже:

1

Втулка рейки

Заводской номер: 21100-3401022-01 Количество на модель: 1

21100-3401022-01

1

1

Номер детали на чертеже:

1

Втулка рейки

Заводской номер: 21100-3401022-02 Количество на модель: 1

21100-3401022-02

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 21100-3401020-00 Количество на модель: 2

21100-3401020-00

2

3

Номер детали на чертеже:

3

Труба картера

Заводской номер: 21100-3401016-02 Количество на модель: 1

21100-3401016-02

1

4

Номер детали на чертеже:

4

Гайка трубы

Заводской номер: 21100-3401268-00 Количество на модель: 1

21100-3401268-00

1

5

Номер детали на чертеже:

5

Кольцо стопорное

Заводской номер: 21100-3401270-00 Количество на модель: 1

21100-3401270-00

1

6

Номер детали на чертеже:

6

Шайба стопорная

Заводской номер: 21100-3401048-00 Количество на модель: 1

21100-3401048-00

1

7

Номер детали на чертеже:

7

Пластина опорная

Заводской номер: 21100-3401274-00 Количество на модель: 1

21100-3401274-00

1

8

Номер детали на чертеже:

8

Корпус

Заводской номер: 21100-3401272-00 Количество на модель: 1

21100-3401272-00

1

9

Номер детали на чертеже:

9

Подшипник нижний

Заводской номер: 21100-3401104-00 Количество на модель: 1

21100-3401104-00

1

10

Номер детали на чертеже:

10

Картер рулевого механизма

Заводской номер: 11183-3401015-00 Количество на модель: 1

11183-3401015-00

1
