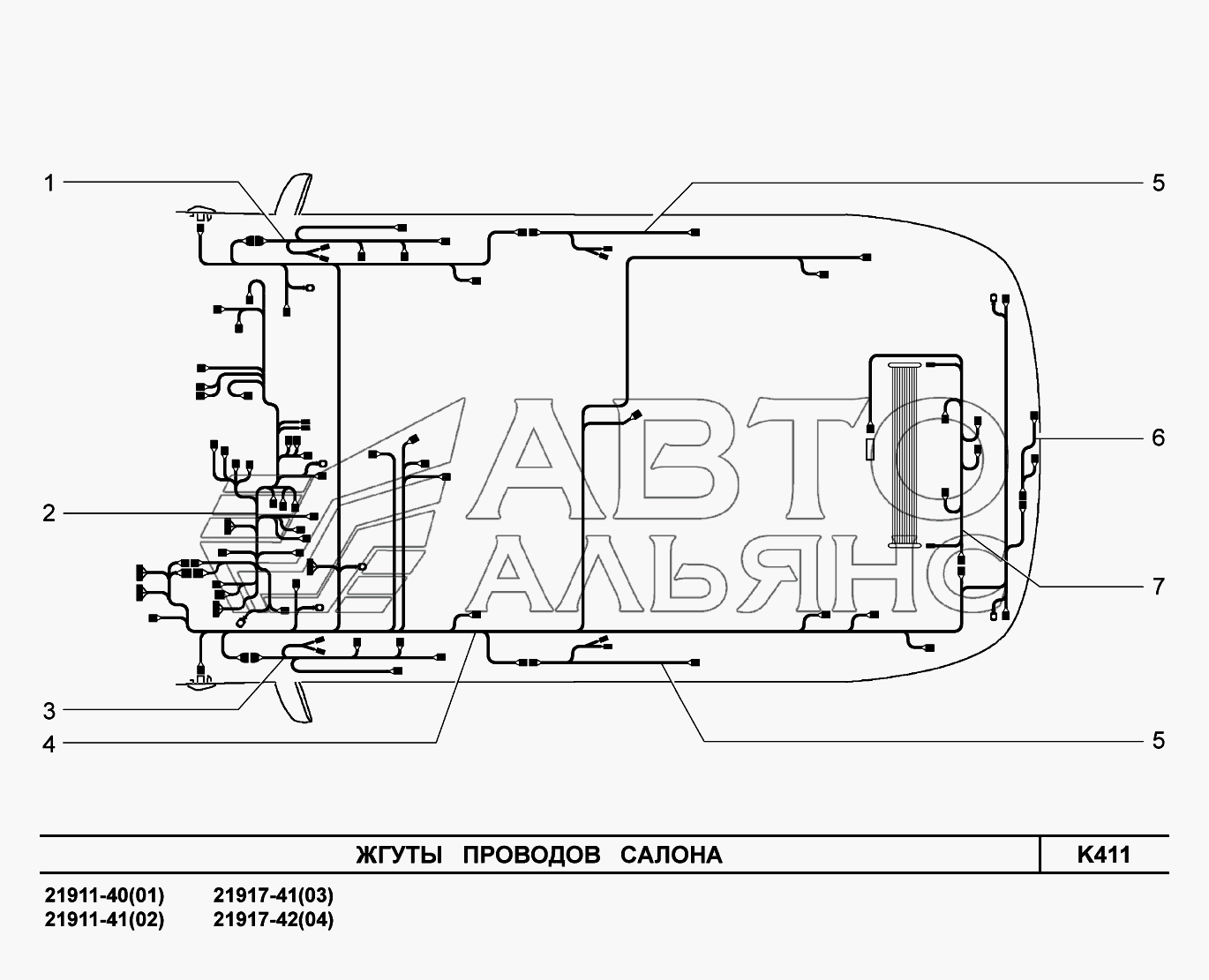

K411. Жгуты проводов салона Lada Granta 2190. Каталог 2015г.

K410. Жгуты проводов салона Lada Granta 2190 Y100. Инструмент шоферский Lada Granta 2190

Вид отображения:

Детали справа

По ширине экрана

1

1

1

2

2

2

2

2

2

2

3

3

3

4

4

4

4

4

4

5

5

6

7

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Жгут проводов передней правой двери

Заводской номер: 21900-3724544-10 Количество на модель: 1

21900-3724544-10

1

1

Номер детали на чертеже:

1

Жгут проводов передней правой двери

Заводской номер: 21912-3724544-00 Количество на модель: 1

21912-3724544-00

1

1

Номер детали на чертеже:

1

Жгут проводов передней правой двери

Заводской номер: 21911-3724544-00 Количество на модель: 1

21911-3724544-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21910-3724030-00 Количество на модель: 1

21910-3724030-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21910-3724030-13 Количество на модель: 1

21910-3724030-13

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21911-3724030-00 Количество на модель: 1

21911-3724030-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21912-3724030-00 Количество на модель: 1

21912-3724030-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21916-3724030-13 Количество на модель: 1

21916-3724030-13

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21910-3724030-11 Количество на модель: 1

21910-3724030-11

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21917-3724030-00 Количество на модель: 1

21917-3724030-00

1

3

Номер детали на чертеже:

3

Жгут проводов передней правой двери

Заводской номер: 21912-3724545-00 Количество на модель: 1

21912-3724545-00

1

3

Номер детали на чертеже:

3

Жгут проводов передней левой двери

Заводской номер: 21900-3724545-10 Количество на модель: 1

21900-3724545-10

1

3

Номер детали на чертеже:

3

Жгут проводов передней правой двери

Заводской номер: 21911-3724545-00 Количество на модель: 1

21911-3724545-00

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21910-3724210-80 Количество на модель: 1

21910-3724210-80

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21910-3724210-00 Количество на модель: 1

21910-3724210-00

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21912-3724210-82 Количество на модель: 1

21912-3724210-82

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21910-3724210-20 Количество на модель: 1

21910-3724210-20

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21911-3724210-00 Количество на модель: 1

21911-3724210-00

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21912-3724210-00 Количество на модель: 1

21912-3724210-00

1

5

Номер детали на чертеже:

5

Жгут проводов дополнительный задний

Заводской номер: 21900-3724546-00 Количество на модель: 2

21900-3724546-00

2

5

Номер детали на чертеже:

5

Жгут проводов задней двери в сборе

Заводской номер: 21902-3724546-00 Количество на модель: 2

21902-3724546-00

2

6

Номер детали на чертеже:

6

Жгут фонарей освещения номерного знака

Заводской номер: 21900-3724214-00 Количество на модель: 1

21900-3724214-00

1

7

Номер детали на чертеже:

7

Жгут проводов задний дополнительный

Заводской номер: 21910-3724558-00 Количество на модель: 1

21910-3724558-00

1
