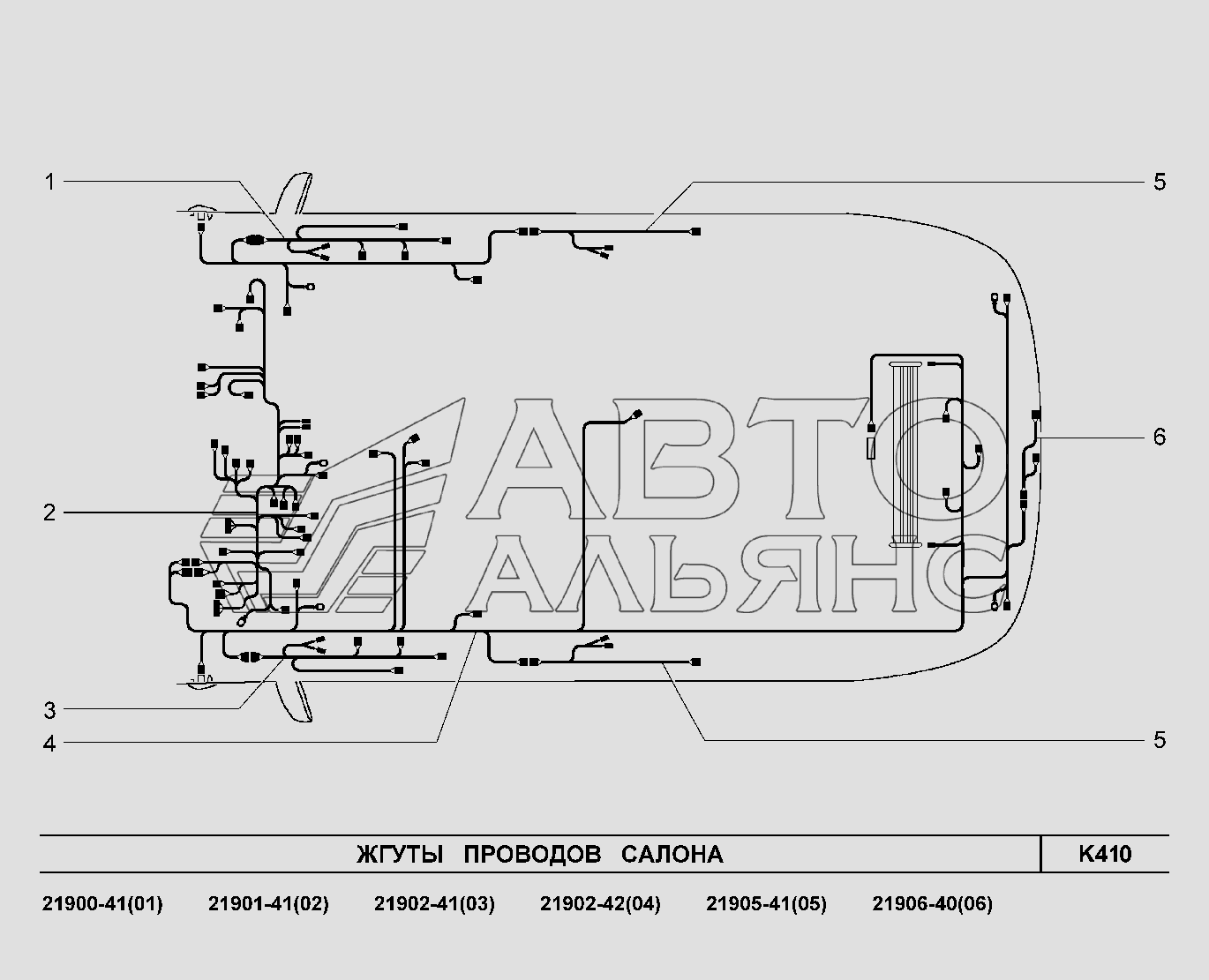

K410. Жгуты проводов салона Lada Granta 2190. Каталог 01.2013г.

K401. Жгуты проводов моторного отсека Lada Granta 2190 Y100. Инструмент шоферский Lada Granta 2190

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

2

2

2

2

3

3

4

4

4

4

4

5

5

6

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Жгут проводов передней правой двери

Заводской номер: 21902-3724544-00 Количество на модель: 1

21902-3724544-00

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21900-3724544-00 Количество на модель: 1

21900-3724544-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21900-3724030-21 Количество на модель: 1

21900-3724030-21

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21901-3724030-00 Количество на модель:

21901-3724030-00

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21902-3724030-30 Количество на модель: 1

21902-3724030-30

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21900-3724030-50 Количество на модель:

21900-3724030-50

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21900-3724030-11 Количество на модель: 1

21900-3724030-11

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21900-3724030-10 Количество на модель: 1

21900-3724030-10

1

3

Номер детали на чертеже:

3

Жгут проводов передней левой двери

Заводской номер: 21902-3724545-00 Количество на модель: 1

21902-3724545-00

1

3

Номер детали на чертеже:

3

Жгут проводов дополнительный задний левый

Заводской номер: 21900-3724545-00 Количество на модель: 1

21900-3724545-00

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21900-3724210-20 Количество на модель: 1

21900-3724210-20

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21901-3724210-00 Количество на модель:

21901-3724210-00

Раскрыть цены

688832

LADA

21901-3724210-00 21901372421000

Артикул: 21901-3724210-00

Производитель: LADA

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21900-3724210-00 Количество на модель: 1

21900-3724210-00

1

Раскрыть цены

722755

LADA

21900-3724210-00 21900372421000

Артикул: 21900-3724210-00

Производитель: LADA

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21902-3724210-31 Количество на модель: 1

21902-3724210-31

1

4

Номер детали на чертеже:

4

Жгут проводов задний

Заводской номер: 21902-3724210-02 Количество на модель: 1

21902-3724210-02

1

5

Номер детали на чертеже:

5

Жгут проводов задней двери в сборе

Заводской номер: 21902-3724546-00 Количество на модель: 2

21902-3724546-00

2

5

Номер детали на чертеже:

5

Жгут проводов дополнительный задний

Заводской номер: 21900-3724546-00 Количество на модель: 2

21900-3724546-00

2

6

Номер детали на чертеже:

6

Жгут фонарей освещения номерного знака

Заводской номер: 21900-3724214-00 Количество на модель: 1

21900-3724214-00

1
