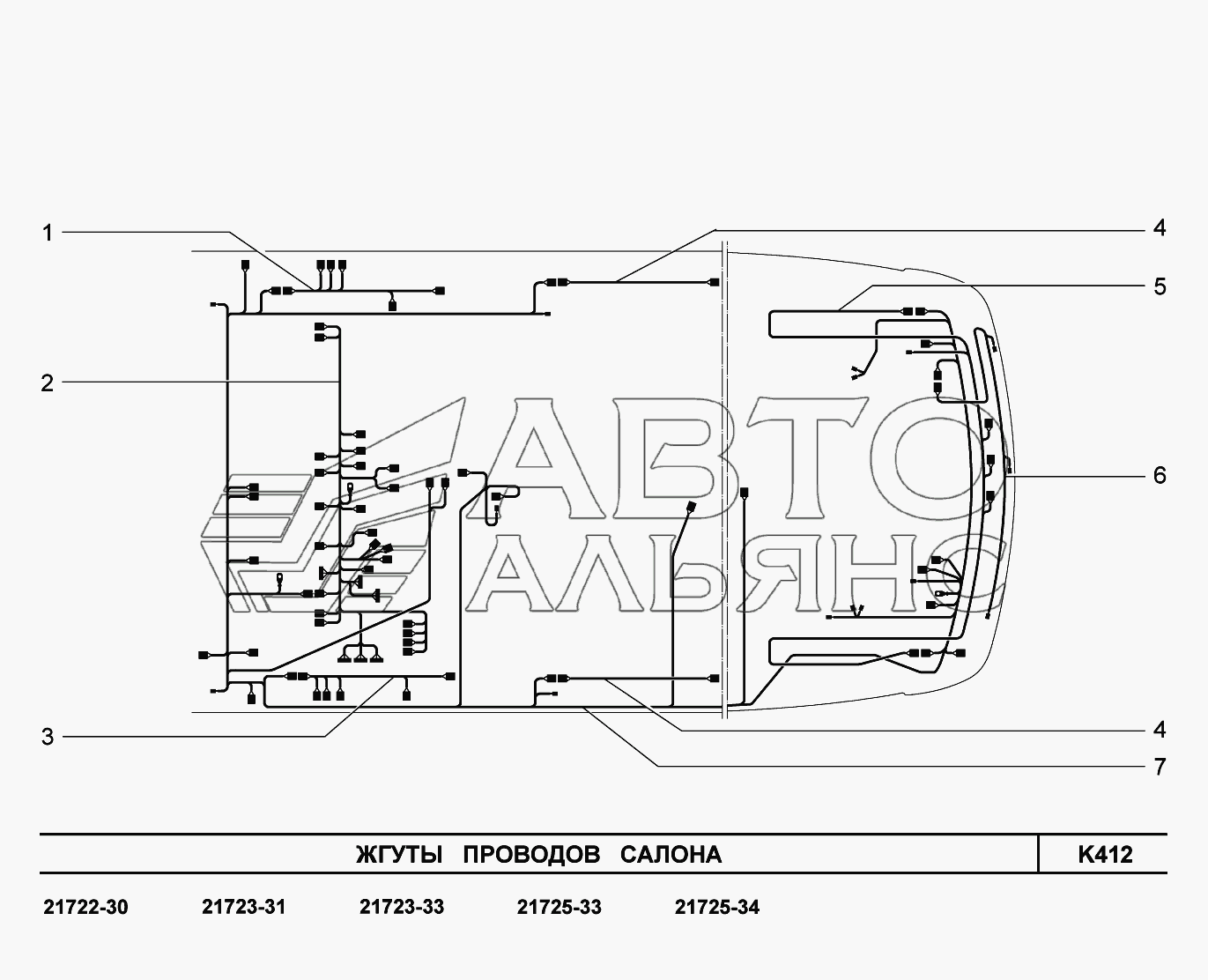

K412. Жгуты проводов салона LADA Priora FL (ВАЗ-2170). Каталог 2013г.

K411. Жгуты проводов салона LADA Priora FL (ВАЗ-2170) Y100. Инструмент шоферский и сетка багажная LADA Priora FL (ВАЗ-2170)

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

2

2

2

2

2

2

2

2

2

3

3

4

4

4

5

6

7

7

7

7

7

7

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21720-3724550-00 Количество на модель: 1

21720-3724550-00

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21702-3724550-00 Количество на модель: 1

21702-3724550-00

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний левый

Заводской номер: 21702-3724551-00 Количество на модель: 1

21702-3724551-00

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21720-3724550-30 Количество на модель: 1

21720-3724550-30

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-79 Количество на модель: 1

21703-3724030-79

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-47 Количество на модель: 1

21703-3724030-47

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-31 Количество на модель: 1

21703-3724030-31

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-24 Количество на модель: 1

21703-3724030-24

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21705-3724030-00 Количество на модель: 1

21705-3724030-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-77 Количество на модель: 1

21703-3724030-77

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21702-3724030-32 Количество на модель: 1

21702-3724030-32

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-44 Количество на модель: 1

21703-3724030-44

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-48 Количество на модель: 1

21703-3724030-48

1

3

Номер детали на чертеже:

3

Жгут проводов дополнительный левый

Заводской номер: 21720-3724551-00 Количество на модель: 1

21720-3724551-00

1

3

Номер детали на чертеже:

3

Жгут проводов дополнительный задний правый

Заводской номер: 21720-3724551-30 Количество на модель: 1

21720-3724551-30

1

4

Номер детали на чертеже:

4

Жгут проводов дополнительный задний

Заводской номер: 21720-3724550-29 Количество на модель: 2

21720-3724550-29

2

4

Номер детали на чертеже:

4

Жгут проводов дополнительный задний

Заводской номер: 21700-3724550-11 Количество на модель: 2

21700-3724550-11

2

4

Номер детали на чертеже:

4

Жгут проводов дополнительный задний

Заводской номер: 21700-3724550-10 Количество на модель: 2

21700-3724550-10

2

5

Номер детали на чертеже:

5

Жгут проводов задний дополнительный

Заводской номер: 21720-3724558-10 Количество на модель: 1

21720-3724558-10

1

6

Номер детали на чертеже:

6

Жгут проводов датчиков системы парковки в сборе

Заводской номер: 21704-3724248-10 Количество на модель: 1

21704-3724248-10

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21722-3724210-32 Количество на модель: 1

21722-3724210-32

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-83 Количество на модель: 1

21723-3724210-83

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-77 Количество на модель: 1

21723-3724210-77

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-48 Количество на модель: 1

21723-3724210-48

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-47 Количество на модель: 1

21723-3724210-47

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-31 Количество на модель: 1

21723-3724210-31

1
