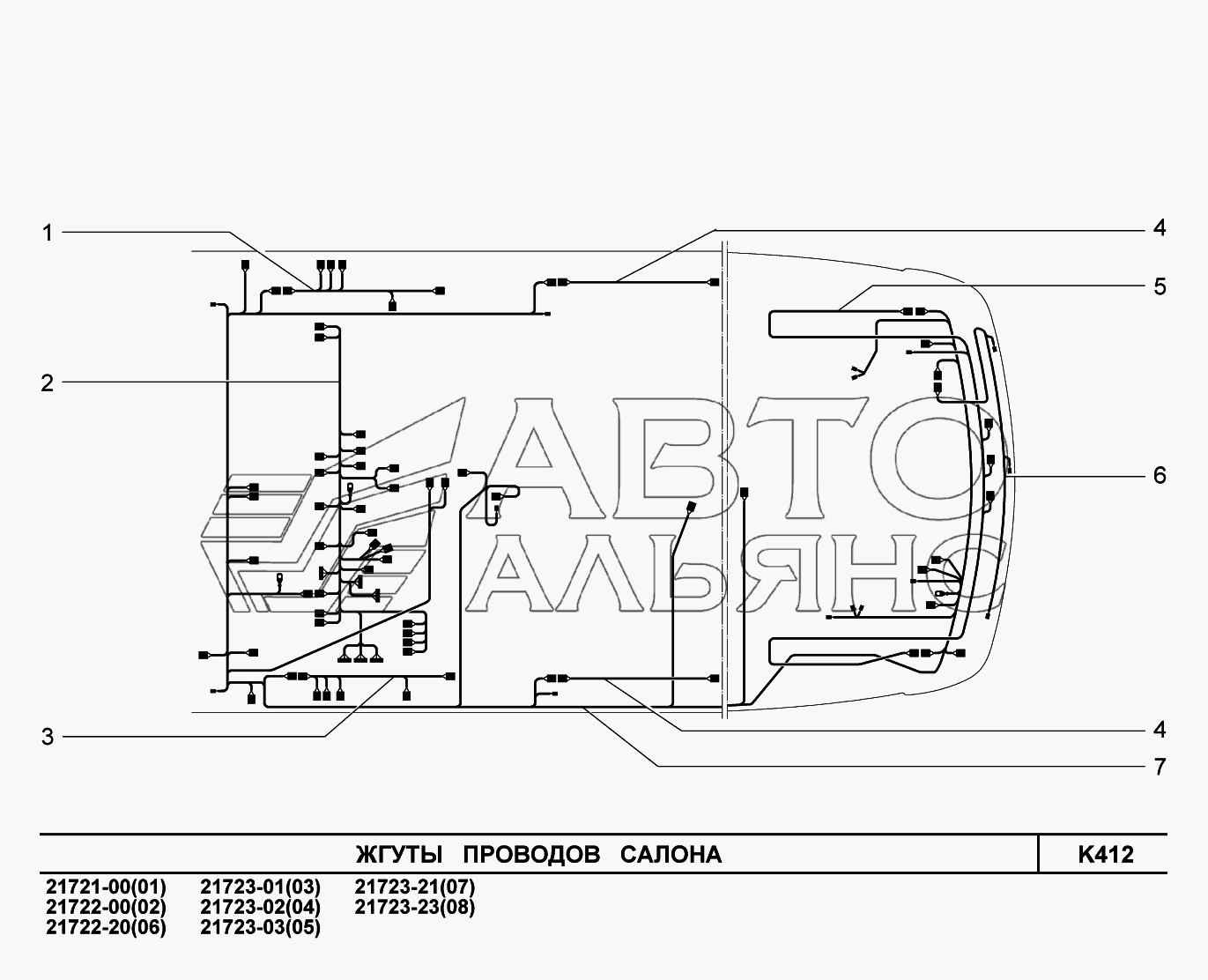

K412. Жгуты проводов салона LADA Priora (ВАЗ-2170). Каталог 2013г.

K411. Жгуты проводов салона LADA Priora (ВАЗ-2170) Y100. Инструмент шоферский и сетка багажная LADA Priora (ВАЗ-2170)

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

3

4

4

4

4

4

5

5

6

7

7

7

7

7

7

7

7

7

7

7

7

7

7

7

7

7

7

7

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Жгут проводов дверей

Заводской номер: 21701-3724550-00 Количество на модель: 1

21701-3724550-00

1

1

Номер детали на чертеже:

1

Жгут проводов дверей

Заводской номер: 21703-3724550-20 Количество на модель: 1

21703-3724550-20

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21710-3724550-20 Количество на модель: 1

21710-3724550-20

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21710-3724550-00 Количество на модель: 1

21710-3724550-00

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21703-3724550-90 Количество на модель: 1

21703-3724550-90

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21710-3724550-30 Количество на модель: 1

21710-3724550-30

1

1

Номер детали на чертеже:

1

Жгут проводов дополнительный задний правый

Заводской номер: 21702-3724550-00 Количество на модель: 1

21702-3724550-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-70 Количество на модель: 1

21703-3724030-70

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-82 Количество на модель: 1

21700-3724030-82

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-80 Количество на модель: 1

21700-3724030-80

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-21 Количество на модель: 1

21700-3724030-21

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-75 Количество на модель: 1

21703-3724030-75

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-61 Количество на модель: 1

21703-3724030-61

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-42 Количество на модель: 1

21703-3724030-42

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-50 Количество на модель: 1

21700-3724030-50

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-21 Количество на модель:

21703-3724030-21

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-30 Количество на модель: 1

21703-3724030-30

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-45 Количество на модель: 1

21703-3724030-45

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-52 Количество на модель: 1

21703-3724030-52

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-20 Количество на модель: 1

21703-3724030-20

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-70 Количество на модель: 1

21700-3724030-70

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-40 Количество на модель: 1

21700-3724030-40

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-58 Количество на модель: 1

21703-3724030-58

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-57 Количество на модель: 1

21703-3724030-57

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-50 Количество на модель: 1

21703-3724030-50

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-00 Количество на модель: 1

21700-3724030-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21702-3724030-10 Количество на модель: 1

21702-3724030-10

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-10 Количество на модель: 1

21700-3724030-10

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-51 Количество на модель: 1

21703-3724030-51

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-00 Количество на модель: 1

21703-3724030-00

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-30 Количество на модель: 1

21700-3724030-30

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21710-3724030-70 Количество на модель: 1

21710-3724030-70

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-71 Количество на модель: 1

21703-3724030-71

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-53 Количество на модель: 1

21703-3724030-53

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-81 Количество на модель: 1

21703-3724030-81

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-40 Количество на модель: 1

21703-3724030-40

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21720-3724030-12 Количество на модель: 1

21720-3724030-12

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-63 Количество на модель: 1

21700-3724030-63

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21710-3724030-50 Количество на модель: 1

21710-3724030-50

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-73 Количество на модель: 1

21703-3724030-73

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-41 Количество на модель: 1

21703-3724030-41

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21700-3724030-60 Количество на модель: 1

21700-3724030-60

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-82 Количество на модель: 1

21703-3724030-82

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-80 Количество на модель: 1

21703-3724030-80

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21703-3724030-25 Количество на модель: 1

21703-3724030-25

1

2

Номер детали на чертеже:

2

Жгут проводов панели приборов

Заводской номер: 21702-3724030-00 Количество на модель: 1

21702-3724030-00

1

3

Номер детали на чертеже:

3

Жгут проводов дополнительный задний

Заводской номер: 21710-3724551-30 Количество на модель: 1

21710-3724551-30

1

3

Номер детали на чертеже:

3

Жгут проводов дополнительный задний

Заводской номер: 21710-3724551-00 Количество на модель: 1

21710-3724551-00

1

3

Номер детали на чертеже:

3

Жгут проводов дополнительный левый

Заводской номер: 21703-3724551-90 Количество на модель: 1

21703-3724551-90

1

3

Номер детали на чертеже:

3

Жгут проводов освещения салона

Заводской номер: 21703-3724551-20 Количество на модель: 1

21703-3724551-20

1

3

Номер детали на чертеже:

3

Жгут проводов дополнительный задний левый

Заводской номер: 21702-3724551-00 Количество на модель: 1

21702-3724551-00

1

3

Номер детали на чертеже:

3

Жгут проводов дополнительный задний

Заводской номер: 21710-3724551-20 Количество на модель: 1

21710-3724551-20

1

3

Номер детали на чертеже:

3

Жгут проводов освещения салона

Заводской номер: 21701-3724551-00 Количество на модель: 1

21701-3724551-00

1

4

Номер детали на чертеже:

4

Жгут проводов дополнительный задний

Заводской номер: 21700-3724550-11 Количество на модель: 2

21700-3724550-11

2

4

Номер детали на чертеже:

4

Жгут проводов дополнительный задний

Заводской номер: 21703-3724550-10 Количество на модель: 2

21703-3724550-10

2

4

Номер детали на чертеже:

4

Жгут проводов дополнительный задний

Заводской номер: 21703-3724550-29 Количество на модель: 2

21703-3724550-29

2

4

Номер детали на чертеже:

4

Жгут проводов дополнительный задний

Заводской номер: 21700-3724550-10 Количество на модель: 2

21700-3724550-10

2

4

Номер детали на чертеже:

4

Жгут проводов дверей

Заводской номер: 21703-3724550-19 Количество на модель: 2

21703-3724550-19

2

895647

CARGEN

AX499 АХ499

Код: 895647

Артикул: AX499, АХ499

Производитель: CARGEN

5

Номер детали на чертеже:

5

Жгут проводов задний дополнительный

Заводской номер: 21720-3724558-10 Количество на модель: 1

21720-3724558-10

1

5

Номер детали на чертеже:

5

Жгут проводов двери задка

Заводской номер: 21720-3724558-00 Количество на модель: 1

21720-3724558-00

1

6

Номер детали на чертеже:

6

Жгут проводов датчиков системы парковки в сборе

Заводской номер: 21720-3724248-00 Количество на модель: 1

21720-3724248-00

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-21 Количество на модель: 1

21723-3724210-21

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21720-3724210-01 Количество на модель: 1

21720-3724210-01

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21720-3724210-43 Количество на модель: 1

21720-3724210-43

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-00 Количество на модель: 1

21723-3724210-00

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21720-3724210-52 Количество на модель: 1

21720-3724210-52

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-20 Количество на модель: 1

21723-3724210-20

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-22 Количество на модель: 1

21723-3724210-22

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-72 Количество на модель: 1

21723-3724210-72

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21722-3724210-02 Количество на модель: 1

21722-3724210-02

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21720-3724210-50 Количество на модель: 1

21720-3724210-50

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21720-3724210-20 Количество на модель: 1

21720-3724210-20

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-02 Количество на модель: 1

21723-3724210-02

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21721-3724210-00 Количество на модель: 1

21721-3724210-00

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21722-3724210-00 Количество на модель: 1

21722-3724210-00

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-25 Количество на модель: 1

21723-3724210-25

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21723-3724210-70 Количество на модель: 1

21723-3724210-70

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21720-3724210-10 Количество на модель: 1

21720-3724210-10

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21720-3724210-12 Количество на модель: 1

21720-3724210-12

1

7

Номер детали на чертеже:

7

Жгут проводов задний

Заводской номер: 21720-3724210-40 Количество на модель: 1

21720-3724210-40

1

K411. Жгуты проводов салона LADA Priora (ВАЗ-2170) Y100. Инструмент шоферский и сетка багажная LADA Priora (ВАЗ-2170)

Вернуться в раздел каталога
