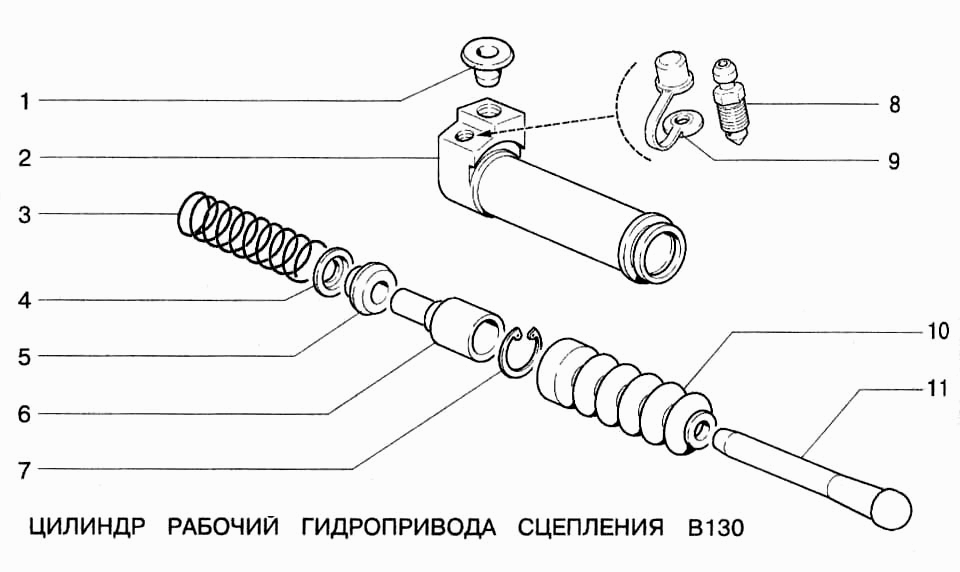

Цилиндр рабочий гидропривода сцепления ВАЗ-2123. Каталог 2000г.

Цилиндр главный сцепления ВАЗ-2123 Картер сцепления и коробка передач ВАЗ-2123

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Заглушка

Заводской номер: 2123-1602688 Количество на модель: 1

2123-1602688

1

2

Номер детали на чертеже:

2

Корпус рабочего цилиндра

Заводской номер: 2123-1602512 Количество на модель: 1

2123-1602512

1

3

Номер детали на чертеже:

3

Пружина

Заводской номер: 2123-1602513 Количество на модель: 1

2123-1602513

1

4

Номер детали на чертеже:

4

Чашка пружины

Заводской номер: 2123-1602519 Количество на модель: 1

2123-1602519

1

5

Номер детали на чертеже:

5

Манжета поршня

Заводской номер: 2123-1602516 Количество на модель: 1

2123-1602516

1

Раскрыть цены

286413

2123-1602518-20 10639, 2123-1602518

Код: 286413

Артикул: 2123-1602518-20, 10639, 2123-1602518

Производитель:

270285

CS-20

2123-1602518-20 14896, 2123-1602518

Код: 270285

Артикул: 2123-1602518-20, 14896, 2123-1602518

Производитель: CS-20

6

Номер детали на чертеже:

6

Поршень гидропривода рабочего цилиндра

Заводской номер: 2123-1602521 Количество на модель: 1

2123-1602521

1

7

Номер детали на чертеже:

7

Кольцо стопорное

Заводской номер: 2123-1602686 Количество на модель: 1

2123-1602686

1

8

Номер детали на чертеже:

8

Штуцер шланга

Заводской номер: 2101-1602591-01 Количество на модель: 1

2101-1602591-01

1

Раскрыть цены

003858

2101-1602591

Код: 003858

Артикул: 2101-1602591,

Производитель:

014298

21010-1602591 2101-1602591

Код: 014298

Артикул: 21010-1602591, 2101-1602591

Производитель:

090914

2101-1602591Л 2101-1602591

Код: 090914

Артикул: 2101-1602591Л, 2101-1602591

Производитель:

9

Номер детали на чертеже:

9

Колпачок штуцера

Заводской номер: 2123-4602592 Количество на модель: 1

2123-4602592

1

10

Номер детали на чертеже:

10

Чехол защитный

Заводской номер: 2123-1602518 Количество на модель: 1

2123-1602518

1

Раскрыть цены

603256

RADDO

2123-1602518 00793

Код: 603256

Артикул: 2123-1602518, 00793

Производитель: RADDO

286413

2123-1602518-20 10639, 2123-1602518

Код: 286413

Артикул: 2123-1602518-20, 10639, 2123-1602518

Производитель:

546872

CS-20

2123-1602518 12263

Код: 546872

Артикул: 2123-1602518, 12263

Производитель: CS-20

270285

CS-20

2123-1602518-20 14896, 2123-1602518

Код: 270285

Артикул: 2123-1602518-20, 14896, 2123-1602518

Производитель: CS-20

11

Номер детали на чертеже:

11

Толкатель вилки выключения сцепления

Заводской номер: 2123-1602520 Количество на модель: 1

2123-1602520

1

Раскрыть цены

219427

Тольятти

2123-1602520

Код: 219427

Артикул: 2123-1602520,

Производитель: Тольятти
