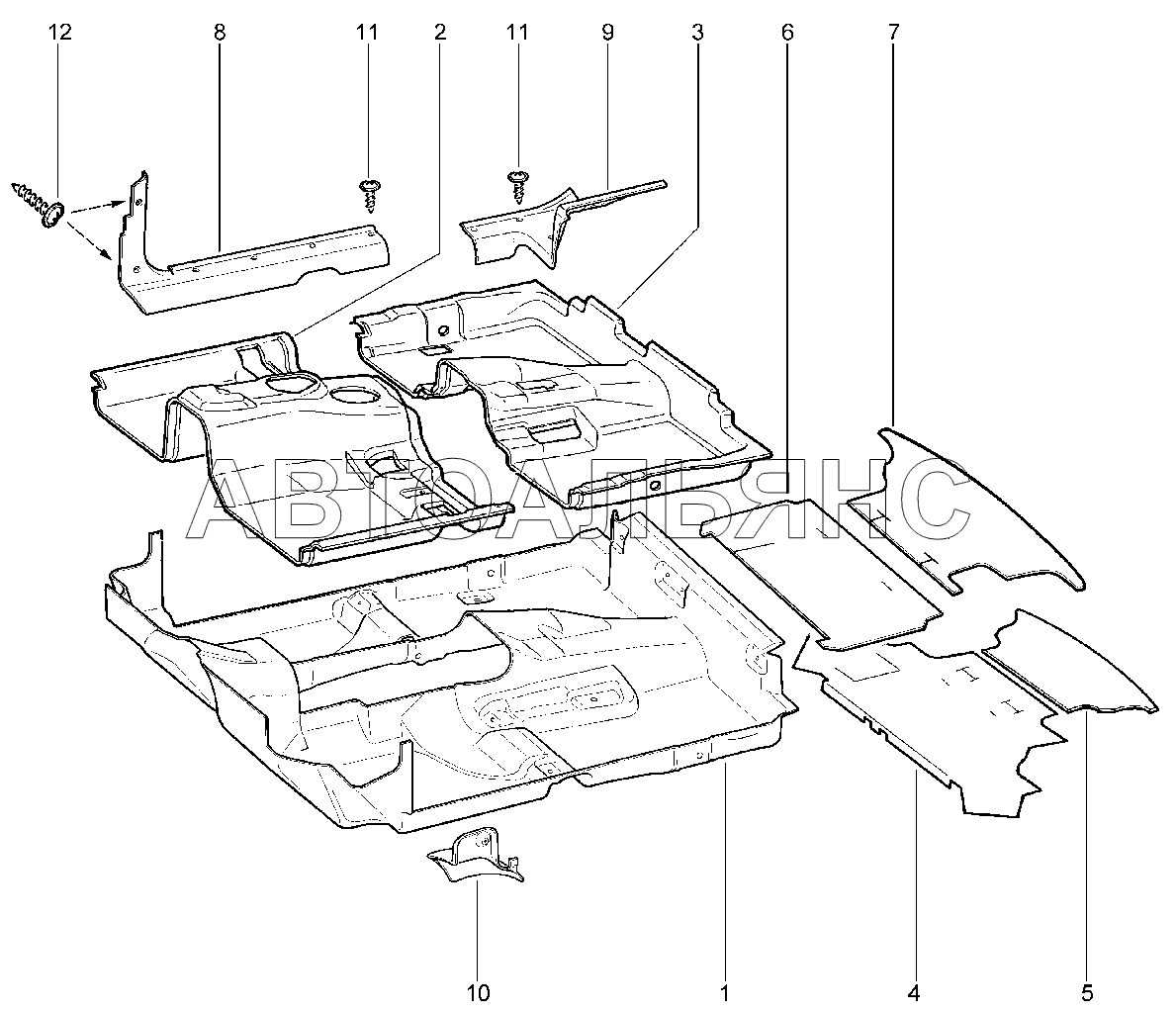

562110. Коврики Chevrolet Niva. Каталог 2022г.

561110. Термошумоизоляция щитка передка Chevrolet Niva 566110. Схема установки заглушек Chevrolet Niva

Вид отображения:

Детали справа

По ширине экрана

1

1

1

2

2

2

2

2

2

3

3

3

3

4

4

5

5

5

6

6

6

6

7

7

7

7

7

8

8

9

9

10

11

11

12

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Коврик пола

Заводской номер: 21230-5109008-00 Количество на модель: 1

21230-5109008-00

1

159069

ПЕТРОПЛАСТ

PPL-10723117 21230-5109008-00-0

Код: 159069

Артикул: PPL-10723117, 21230-5109008-00-0

Производитель: ПЕТРОПЛАСТ

499726

AVTODRIVER

ADRJET010 AVTODRIVER, 2123-5109008

Код: 499726

Артикул: ADRJET010, AVTODRIVER, 2123-5109008

Производитель: AVTODRIVER

829302

024642 2123-5109008

Код: 829302

Артикул: 024642, 2123-5109008

Производитель:

216984

SRTK

CH.NIV.01007 2123-5109008

Код: 216984

Артикул: CH.NIV.01007, 2123-5109008

Производитель: SRTK

1

Номер детали на чертеже:

1

Коврик пола

Заводской номер: 21230-5109008-10 Количество на модель: 1

21230-5109008-10

1

1

Номер детали на чертеже:

1

Коврик пола

Заводской номер: 21236-5109008-20 Количество на модель: 1

21236-5109008-20

1

2

Номер детали на чертеже:

2

Ковер пола передний с шумоизоляцией в сборе

Заводской номер: 21230-5109006-71 Количество на модель: 1

21230-5109006-71

1

2

Номер детали на чертеже:

2

Ковер пола передний с шумоизоляцией в сборе

Заводской номер: 21230-5109006-70 Количество на модель: 1

21230-5109006-70

1

2

Номер детали на чертеже:

2

Ковер пола передний с шумоизоляцией в сборе

Заводской номер: 21230-5109006-62 Количество на модель: 1

21230-5109006-62

1

2

Номер детали на чертеже:

2

Ковер пола передний с шумоизоляцией в сборе

Заводской номер: 21230-5109006-60 Количество на модель: 1

21230-5109006-60

1

2

Номер детали на чертеже:

2

Ковер пола передний с шумоизоляцией в сборе

Заводской номер: 21230-5109006-52 Количество на модель: 1

21230-5109006-52

1

2

Номер детали на чертеже:

2

Ковер пола передний с шумоизоляцией в сборе

Заводской номер: 21230-5109006-50 Количество на модель: 1

21230-5109006-50

1

3

Номер детали на чертеже:

3

Ковер пола средний с шумоизоляцией в сборе

Заводской номер: 21230-5109040-60 Количество на модель: 1

21230-5109040-60

1

3

Номер детали на чертеже:

3

Ковер пола средний с шумоизоляцией в сборе

Заводской номер: 21230-5109040-53 Количество на модель: 1

21230-5109040-53

1

3

Номер детали на чертеже:

3

Ковер пола средний с шумоизоляцией в сборе

Заводской номер: 21230-5109040-52 Количество на модель: 1

21230-5109040-52

1

3

Номер детали на чертеже:

3

Ковер пола средний с шумоизоляцией в сборе

Заводской номер: 21230-5109040-50 Количество на модель: 1

21230-5109040-50

1

4

Номер детали на чертеже:

4

Обивка изоляционная пола багажника передняя

Заводской номер: 21230-5007250-01 Количество на модель: 1

21230-5007250-01

1

4

Номер детали на чертеже:

4

Обивка изоляционная пола багажника передняя

Заводской номер: 21230-5007250-02 Количество на модель: 1

21230-5007250-02

1

5

Номер детали на чертеже:

5

Обивка изоляционная пола багажника задняя

Заводской номер: 21230-5007252-03 Количество на модель: 1

21230-5007252-03

1

5

Номер детали на чертеже:

5

Обивка изоляционная пола багажника задняя

Заводской номер: 21230-5007252-02 Количество на модель: 1

21230-5007252-02

1

5

Номер детали на чертеже:

5

Обивка изоляционная пола багажника задняя

Заводской номер: 21230-5007252-01 Количество на модель: 1

21230-5007252-01

1

6

Номер детали на чертеже:

6

Коврик багажника передний

Заводской номер: 21230-5109256-00 Количество на модель: 1

21230-5109256-00

1

6

Номер детали на чертеже:

6

Коврик багажника передний

Заводской номер: 21230-5109256-10 Количество на модель: 1

21230-5109256-10

1

6

Номер детали на чертеже:

6

Коврик багажника передний

Заводской номер: 21230-5109256-20 Количество на модель: 1

21230-5109256-20

1

6

Номер детали на чертеже:

6

Коврик багажника передний

Заводской номер: 21230-5109256-21 Количество на модель: 1

21230-5109256-21

1

7

Номер детали на чертеже:

7

Коврик багажника задний

Заводской номер: 21230-5109266-30 Количество на модель: 1

21230-5109266-30

1

7

Номер детали на чертеже:

7

Коврик багажника задний

Заводской номер: 21230-5109266-21 Количество на модель: 1

21230-5109266-21

1

7

Номер детали на чертеже:

7

Коврик багажника задний

Заводской номер: 21230-5109266-20 Количество на модель: 1

21230-5109266-20

1

7

Номер детали на чертеже:

7

Коврик багажника задний

Заводской номер: 21230-5109266-10 Количество на модель: 1

21230-5109266-10

1

7

Номер детали на чертеже:

7

Коврик багажника задний

Заводской номер: 21230-5109266-00 Количество на модель: 1

21230-5109266-00

1

8

Номер детали на чертеже:

8

Облицовка порога пола передняя правая

Заводской номер: 21230-5109076-00 Количество на модель: 1

21230-5109076-00

1

8

Номер детали на чертеже:

8

Облицовка порога пола передняя левая

Заводской номер: 21230-5109077-00 Количество на модель: 1

21230-5109077-00

1

9

Номер детали на чертеже:

9

Облицовка порога пола задняя левая

Заводской номер: 21230-5109079-00 Количество на модель: 1

21230-5109079-00

1

9

Номер детали на чертеже:

9

Облицовка порога пола задняя правая

Заводской номер: 21230-5109078-00 Количество на модель: 1

21230-5109078-00

1

10

Номер детали на чертеже:

10

Накладка облицовки порога пола

Заводской номер: 21230-5109443-10 Количество на модель: 1

21230-5109443-10

1

11

Номер детали на чертеже:

11

Винт самонарезающий

Заводской номер: 21230-6302332-00 Количество на модель: 20

21230-6302332-00

20

11

Номер детали на чертеже:

11

Винт самонарезающий

Заводской номер: 21230-6302332-20 Количество на модель: 20

21230-6302332-20

20

12

Номер детали на чертеже:

12

Винт самонарезающий

Заводской номер: 21230-6302334-00 Количество на модель: 4

21230-6302334-00

4
