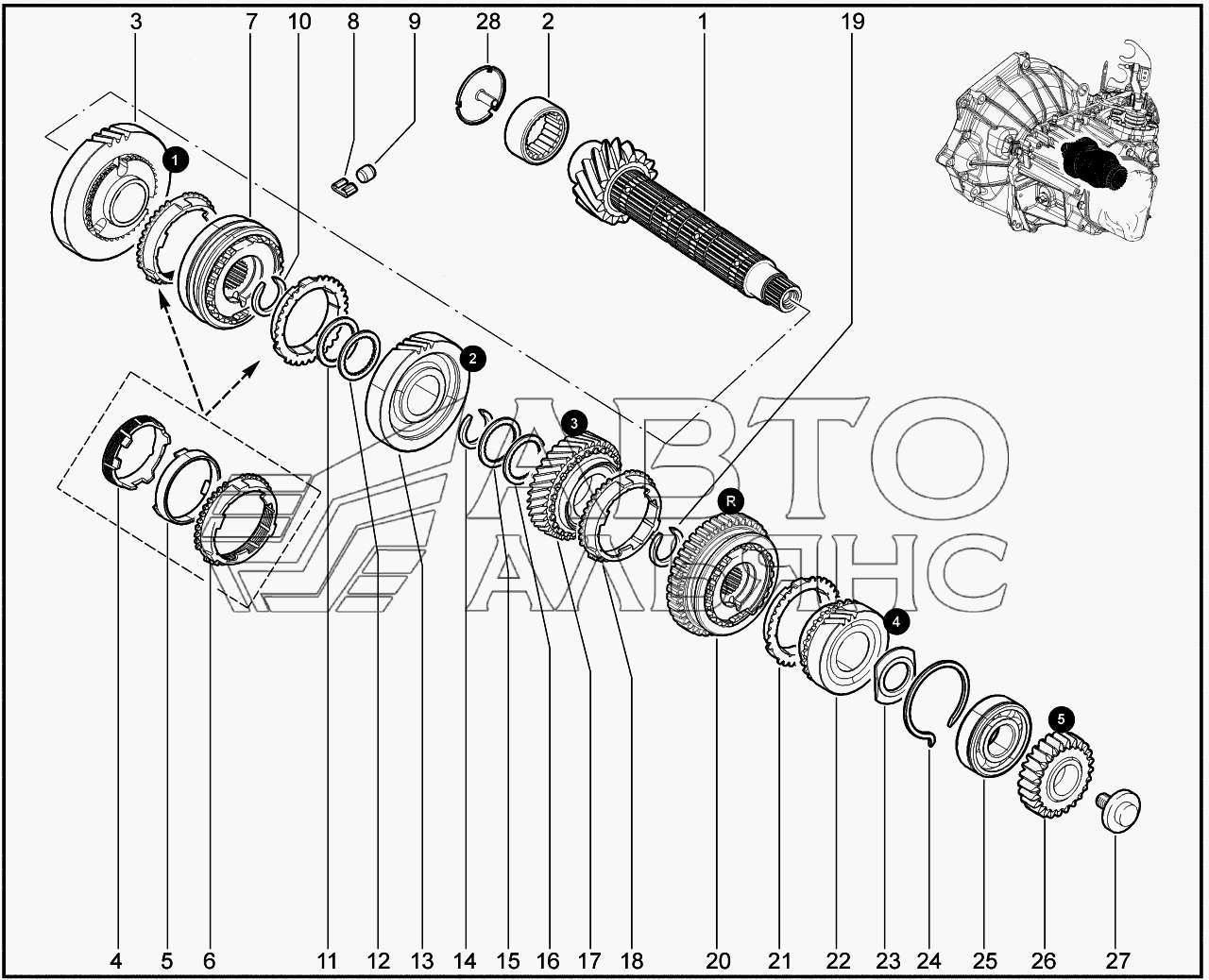

214016. Вал вторичный КПП LADA Vesta. Каталог 2015г.

214010. Вал первичный КПП LADA Vesta 214110. Вал вторичный КПП LADA Vesta

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

13

14

15

17

18

20

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

ВАЛ ВТОРИЧНЫЙ

Заводской номер: 8201359807 Количество на модель: 1

8201359807

1

2

Номер детали на чертеже:

2

ПОДШИПНИК ВТОРИЧНОГО ВАЛА

Заводской номер: 7703090282 Количество на модель: 1

7703090282

1

3

Номер детали на чертеже:

3

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ ВТОРИЧНОГО ВАЛА

Заводской номер: 8201332147 Количество на модель: 1

8201332147

1

4

Номер детали на чертеже:

4

КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА ВНУТРЕННЕЕ

Заводской номер: 8200726305 Количество на модель: 1

8200726305

1

5

Номер детали на чертеже:

5

КОЛЬЦО ПРОМЕЖУТОЧНОЕ СИНХРОНИЗАТОРА

Заводской номер: 8200109454 Количество на модель: 1

8200109454

1

6

Номер детали на чертеже:

6

КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА НАРУЖНОЕ

Заводской номер: 8200726304 Количество на модель: 1

8200726304

1

7

Номер детали на чертеже:

7

МУФТА СИНХРОНИЗАТОРА 1-ЙИ 2-Й ПЕРЕДАЧИ СО СТУПИЦЕЙ В СБОРЕ

Заводской номер: 8201323620 Количество на модель: 1

8201323620

1

8

Номер детали на чертеже:

8

Пружина синхронизатора

Заводской номер: 7700737092 Количество на модель: 1

7700737092

1

519641

RENAULT

7700737092

Код: 519641

Артикул: 7700737092,

Производитель: RENAULT

9

Номер детали на чертеже:

9

Ролик синхронизатора

Заводской номер: 8200117217 Количество на модель: 1

8200117217

1

10

Номер детали на чертеже:

10

Стопорное кольцо d.32

Заводской номер: 7703066376 Количество на модель: 1

7703066376

1

11

Номер детали на чертеже:

11

ШАЙБА ЗУБЧАТАЯ УПОРНАЯ ШЕСТЕРНИ 2-ОЙ ПЕРЕДАЧИ

Заводской номер: 8200166335 Количество на модель: 1

8200166335

1

13

Номер детали на чертеже:

13

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ ВТОРИЧНОГО ВАЛА

Заводской номер: 8201332154 Количество на модель: 1

8201332154

1

14

Номер детали на чертеже:

14

КОЛЬЦО СТОПОРНОЕ СТУПИЦЫ

Заводской номер: 7703066383 Количество на модель: 1

7703066383

1

15

Номер детали на чертеже:

15

ШАЙБА ЗУБЧАТАЯ УПОРНАЯ ШЕСТЕРНИ 3-ЕЙ ПЕРЕДАЧИ

Заводской номер: 8200196752 Количество на модель: 1

8200196752

1

17

Номер детали на чертеже:

17

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ

Заводской номер: 8201332146 Количество на модель: 1

8201332146

1

18

Номер детали на чертеже:

18

КОЛЬЦО БЛОКИРУЮЩЕЕ СИНХРОНИЗАТОРА 3-ЕЙ И 4-ОЙ ПЕРЕДАЧИ

Заводской номер: 8200296624 Количество на модель: 1

8200296624

1

20

Номер детали на чертеже:

20

МУФТА СКОЛЬЗЯЩАЯ СИНХРОНИЗАТОРА 3-ЕЙ И 4-ОЙ ПЕРЕДАЧИ

Заводской номер: 8201323623 Количество на модель: 1

8201323623

1

22

Номер детали на чертеже:

22

ШЕСТЕРНЯ 4-ОЙ ПЕРЕДАЧИ

Заводской номер: 8201332148 Количество на модель: 1

8201332148

1

23

Номер детали на чертеже:

23

Шайба упорная

Заводской номер: 7700115628 Количество на модель: 1

7700115628

1

24

Номер детали на чертеже:

24

Стопорное кольцо

Заводской номер: 8200299285 Количество на модель: 1

8200299285

1

25

Номер детали на чертеже:

25

ПОДШИПНИК ПЕРВИЧНОГО ВАЛА ЗАДНИЙ В СБОРЕ

Заводской номер: 322754793R Количество на модель: 1

322754793R

1

26

Номер детали на чертеже:

26

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ ВТОРИЧНОГО ВАЛА

Заводской номер: 8201323581 Количество на модель: 1

8201323581

1

27

Номер детали на чертеже:

27

Болт заднего конца вторичного вала

Заводской номер: 8200110072 Количество на модель: 1

8200110072

1

28

Номер детали на чертеже:

28

МАСЛОСБОРНИК ВТОРИЧНОГО ВАЛА

Заводской номер: 8200051327 Количество на модель: 1

8200051327

1
