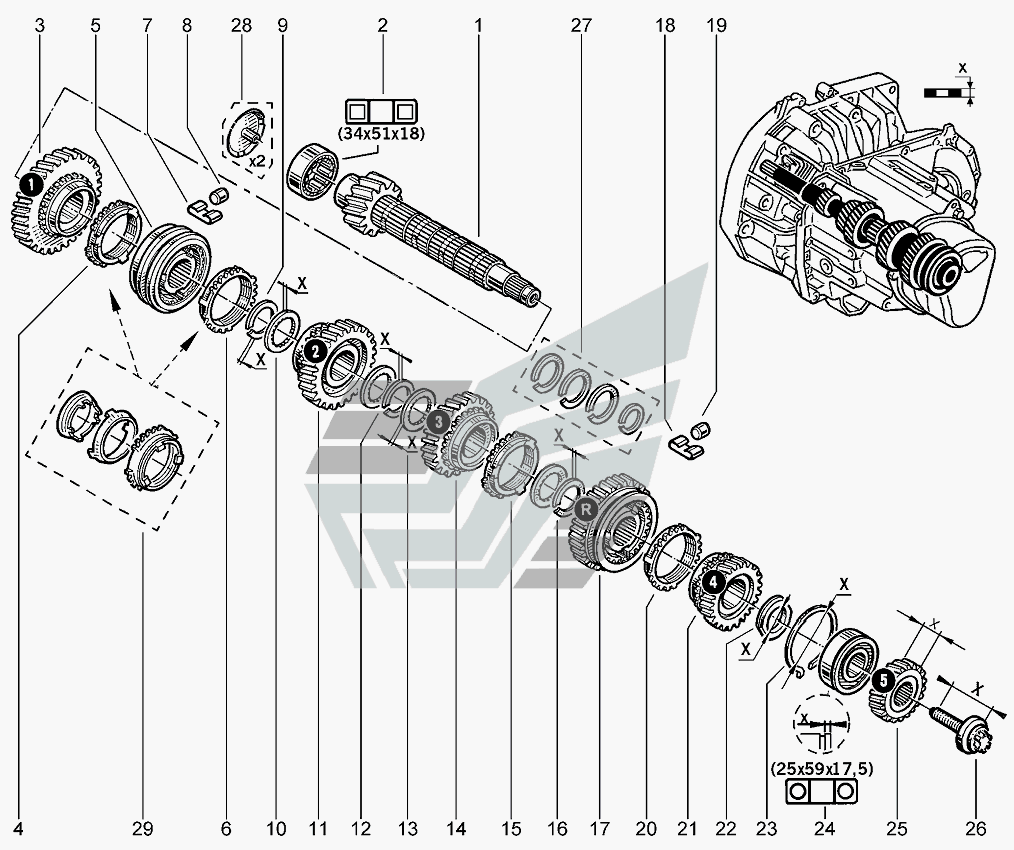

Вал вторичный КПП LADA Largus 4601. Каталог 2012г.

Вал первичный КПП LADA Largus 4601 Дифференциал LADA Largus 4601

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

7

8

9

10

11

14

17

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал вторичный

Заводской номер: 7700112241 Количество на модель: 1

7700112241

1

2

Номер детали на чертеже:

2

Подшипник CY 34х51х17

Заводской номер: 7703090323 Количество на модель: 1

7703090323

1

3

Номер детали на чертеже:

3

Шестерня первой передачи

Заводской номер: 8200109530 Количество на модель: 1

8200109530

1

4

Номер детали на чертеже:

4

Блокирующее кольцо синхронизатора

Заводской номер: 8200302435 Количество на модель: 1

8200302435

1

5

Номер детали на чертеже:

5

Муфта синхронизатора передач в сборе

Заводской номер: 7701667030 Количество на модель: 1

7701667030

1

7

Номер детали на чертеже:

7

Пружина синхронизатора

Заводской номер: 7700737092 Количество на модель: 1

7700737092

1

8

Номер детали на чертеже:

8

Ролик синхронизатора

Заводской номер: 8200117217 Количество на модель: 1

8200117217

1

9

Номер детали на чертеже:

9

Стопорное кольцо d.32

Заводской номер: 7703066376 Количество на модель: 1

7703066376

1

10

Номер детали на чертеже:

10

Шайба

Заводской номер: 8200199604 Количество на модель: 1

8200199604

1

11

Номер детали на чертеже:

11

Шестерня второй передачи

Заводской номер: 8200641095 Количество на модель: 1

8200641095

1

14

Номер детали на чертеже:

14

Шестерня третей передачи

Заводской номер: 8200639270 Количество на модель: 1

8200639270

1

17

Номер детали на чертеже:

17

Ступица муфты скольжения синхронизатора

Заводской номер: 7701717112 Количество на модель: 1

7701717112

1

21

Номер детали на чертеже:

21

Шестерня четвертой передачи

Заводской номер: 8200916114 Количество на модель: 1

8200916114

1

22

Номер детали на чертеже:

22

Шайба упорная

Заводской номер: 7700115628 Количество на модель: 1

7700115628

1

23

Номер детали на чертеже:

23

Стопорное кольцо

Заводской номер: 8200299285 Количество на модель: 1

8200299285

1

24

Номер детали на чертеже:

24

Шариковый подшипник

Заводской номер: 8200471327 Количество на модель: 1

8200471327

1

522626

SNR/NTN

AB.41376.Y.S04 322754793R

Код: 522626

Артикул: AB.41376.Y.S04, 322754793R

Производитель: SNR/NTN

25

Номер детали на чертеже:

25

Фиксированная шестерня пятой передачи

Заводской номер: 8200607980 Количество на модель: 1

8200607980

1

26

Номер детали на чертеже:

26

Болт заднего конца вторичного вала

Заводской номер: 8200110072 Количество на модель: 1

8200110072

1

27

Номер детали на чертеже:

27

Стопорное кольцо

Заводской номер: 7701462576 Количество на модель: 1

7701462576

1

28

Номер детали на чертеже:

28

Маслоотражатель

Заводской номер: 7701474862 Количество на модель: 1

7701474862

1

29

Номер детали на чертеже:

29

Кольцо синхронизатора первой передачи

Заводской номер: 7701474771 Количество на модель: 1

7701474771

1
