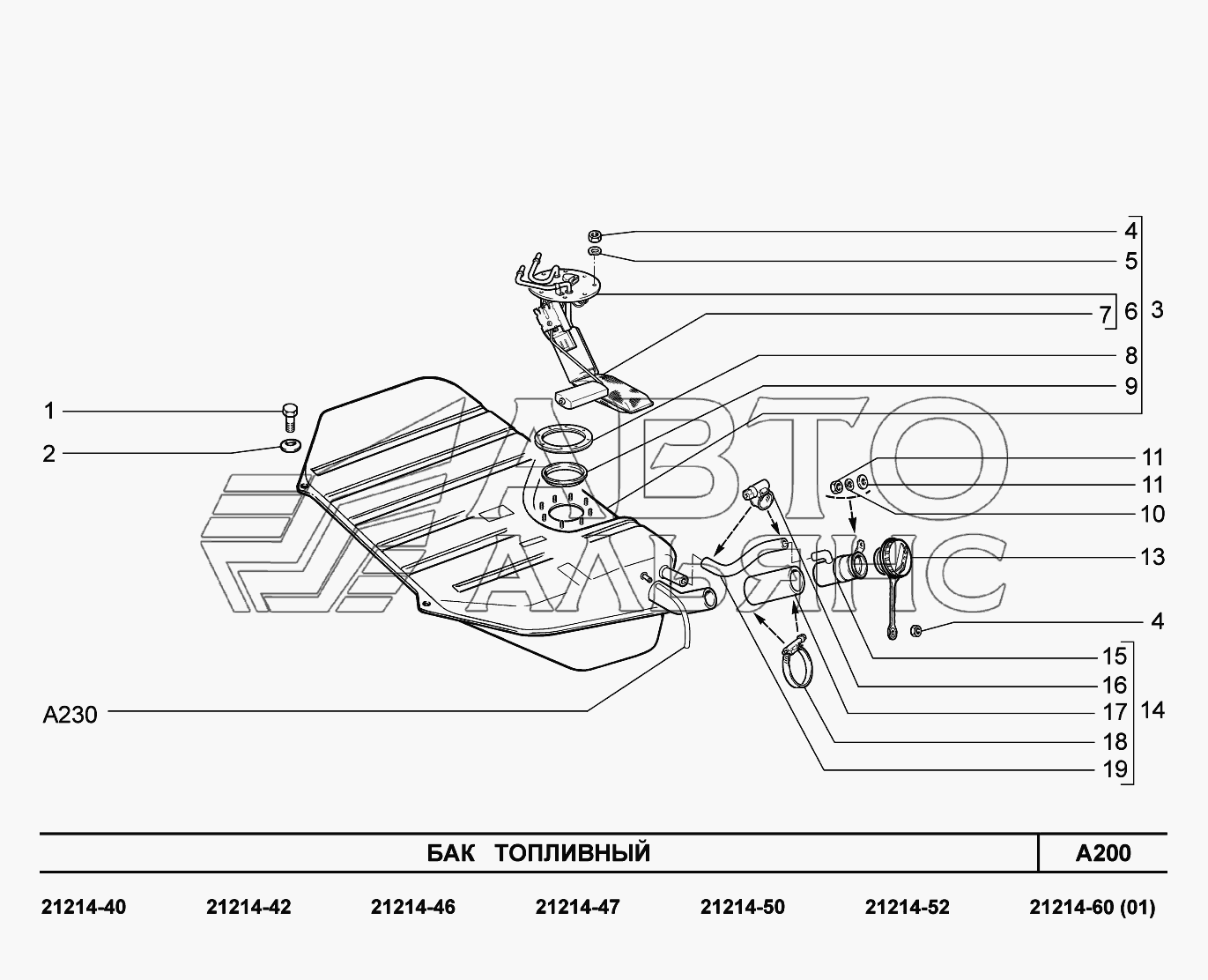

A200. Бак топливный LADA 4x4 Urban. Каталог 2015г.

A161. Привод вспомогательных агрегатов LADA 4x4 Urban A210. Трубопроводы топливные LADA 4x4 Urban

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Болт М8х18

Заводской номер: 00001-0060433-21 Количество на модель: 4

00001-0060433-21

040049

16043321 00001-0060433-21

Код: 040049

Артикул: 16043321, 00001-0060433-21

Производитель:

Номер детали на чертеже:

Шайба 8 пружинная коническая

Заводской номер: 00001-0011981-73 Количество на модель: 4

00001-0011981-73

Номер детали на чертеже:

Бак топливный в сборе

Заводской номер: 21214-1101010-70 Количество на модель: 1

21214-1101010-70

Номер детали на чертеже:

Бак топливный в сборе

Заводской номер: 21214-1101010-61 Количество на модель: 1

21214-1101010-61

731208

LADA

21214-1101010-61 21214110101061

Код: 731208

Артикул: 21214-1101010-61, 21214110101061

Производитель: LADA

Номер детали на чертеже:

Гайка М4 низкая

Заводской номер: 00001-0007940-11 Количество на модель: 9

00001-0007940-11

040155

DIN934 00001-0007940-118, 10794011

Код: 040155

Артикул: DIN934, 00001-0007940-118, 10794011

Производитель:

821531

ХВАТ

28404-2 FIT-28404-2

Код: 821531

Артикул: 28404-2, FIT-28404-2

Производитель: ХВАТ

Номер детали на чертеже:

Шайба 4 пружинная

Заводской номер: 00001-0011953-70 Количество на модель: 8

00001-0011953-70

Номер детали на чертеже:

Электробензонасос

Заводской номер: 21214-1139009-20 Количество на модель: 1

21214-1139009-20

033612

Днем рождения Ульяновского приборостроительного завода (впоследствии - ОАО "УТЕС") считается 1 сентября 1941 года. По основному профилю работы предприятие специализируется на производстве аэрометрического оборудования для измерения высотно-скоростных параметров полета самолетов и вертолетов как функции изменения давлений воздушной среды, а также различных электронных систем. При этом ОАО "Утес" является многопрофильным предприятием, которое производит продукцию, предназначенную для различных отраслей народного хозяйства: - авионику для самолётов и вертолётов; - приборы и устройства для автомобильной техники; - медицинские приборы и оборудование; - товары народно-хозяйственного назначения. - изготовление оснастки. Для нужд автомобилестроения предприятие выпускает: - различные варианты модулей для электробензонасосов; - электрический усилитель рулевого управления ЭУРУ - ножные насосы для накачивания шин автомобилей; - щитки приборные; - датчики уровня топлива, положения дроссельной заслонки; - регулятор уровня пола автобусов; - клапаны адсорбера; - соединители, крышки, клапаны управления топливной аппаратуры.

21214-1139009/9П2.960.039 21214-1139009-10К, 21214-1139009

Код: 033612

Артикул: 21214-1139009/9П2.960.039, 21214-1139009-10К, 21214-1139009

Производитель:

697630

Почти целый век автомобильные запчасти PEKAR обеспечивают стабильную работу автомобилей ведущих отечественных марок. Качество продукции проверено временем, испытано российским климатом и отечественными дорогами.

Продукция PEKAR стремится удовлетворить потребности рынков автомобилестроения и запчастей. Портфель PEKAR - это более 1000 наименований изделий для отечественных транспортных средств (ВАЗ, ИЖ, АЗЛК, ГАЗ, УАЗ, ЗИЛ, ПАЗ, ЛИАЗ, УРАЛ, КамАЗ, МАЗ и пр.), в том числе компоненты и запчасти для ключевых систем автомобиля - систем впрыска топлива, питания, охлаждения, отопления, смазки, электрооборудования, зажигания и ходовая часть. Сегодня практически каждый владелец российского автомобиля знает, что торговая марка PEKAR - это идеальное соответствие качества и цены. PEKAR - это экономичность, стабильность работы, безопасность, повышенный ресурс изделий при эксплуатации в суровых российских климатических условиях, удобная упаковка, конструктивные особенности, обеспечивающие снижение расхода топлива.

Для достижения высоких результатов в компании используют знания опытных конструкторов, современные технологии и исследования рынка.

Предприятие-изготовитель гарантирует исправную работу изделия в течение гарантийного срока эксплуатации с даты приобретения. В течение гарантийного срока по требованию бесплатно устраняются обнаруженные в процессе эксплуатации производственные дефекты изделия, а передовая система контроля качества как готовой продукции, так и поступающих на производство материалов, обеспечивают высокие и стабильные эксплуатационные показатели на протяжении всего срока службы изделия.

Ассортимент:

• топливная система

• система смазки

• рулевое управление

• фильтры

• система охлаждения

• электрооборудование и система зажигания

• тормозная система

• автоарматура

• система отопления

• стеклоочистители и омыватели стекол

• трансмиссия

• приводные ремни

• система кондиционирования

• подвеска

• датчики и реле

• цепи привода ГРМ

21214-1139009

Код: 697630

Артикул: 21214-1139009,

Производитель:

Ассортимент:

• топливная система

• система смазки

• рулевое управление

• фильтры

• система охлаждения

• электрооборудование и система зажигания

• тормозная система

• автоарматура

• система отопления

• стеклоочистители и омыватели стекол

• трансмиссия

• приводные ремни

• система кондиционирования

• подвеска

• датчики и реле

• цепи привода ГРМ

928708

Ассортимент:

• топливная система

• система смазки

• рулевое управление

• фильтры

• система охлаждения

• электрооборудование и система зажигания

• тормозная система

• автоарматура

• система отопления

• стеклоочистители и омыватели стекол

• трансмиссия

• приводные ремни

• система кондиционирования

• подвеска

• датчики и реле

• цепи привода ГРМ

21214-1139009-20

Код: 928708

Артикул: 21214-1139009-20,

Производитель:

Ассортимент:

• топливная система

• система смазки

• рулевое управление

• фильтры

• система охлаждения

• электрооборудование и система зажигания

• тормозная система

• автоарматура

• система отопления

• стеклоочистители и омыватели стекол

• трансмиссия

• приводные ремни

• система кондиционирования

• подвеска

• датчики и реле

• цепи привода ГРМ

262368

STARTVOLT

SFM0124 21214-1139009-20

Код: 262368

Артикул: SFM0124, 21214-1139009-20

Производитель: STARTVOLT

Номер детали на чертеже:

Электробензонасос

Заводской номер: 21214-1139009-21 Количество на модель: 1

21214-1139009-21

Номер детали на чертеже:

Фильтр сетчатый

Заводской номер: 21214-1139200-00 Количество на модель: 1

21214-1139200-00

023672

LADA

21214-1164080-00 21214116408000, 21214-1164080

Код: 023672

Артикул: 21214-1164080-00, 21214116408000, 21214-1164080

Производитель: LADA

134528

УТЕС

21214-1139200 21214-1139200-00

Код: 134528

Артикул: 21214-1139200, 21214-1139200-00

Производитель: УТЕС

Номер детали на чертеже:

Прокладка

Заводской номер: 21214-1101138-20 Количество на модель: 1

21214-1101138-20

Номер детали на чертеже:

Кольцо ограничительное

Заводской номер: 21214-1101274-00 Количество на модель: 1

21214-1101274-00

Номер детали на чертеже:

Гайка М6 низкая

Заводской номер: 00001-0007259-11 Количество на модель: 1

00001-0007259-11

014832

10725911/250608-П29 1155, 10725911

Код: 014832

Артикул: 10725911/250608-П29, 1155, 10725911

Производитель:

Номер детали на чертеже:

Шайба 6

Заводской номер: 00001-0026444-01 Количество на модель: 1

00001-0026444-01

Номер детали на чертеже:

Шайба 6 пружинная

Заводской номер: 00001-0005164-70 Количество на модель: 1

00001-0005164-70

Номер детали на чертеже:

Пробка топливного бака

Заводской номер: 11180-1103010-13 Количество на модель: 1

11180-1103010-13

580086

LADA

11180-1103010-12 11180110301012

Код: 580086

Артикул: 11180-1103010-12, 11180110301012

Производитель: LADA

Номер детали на чертеже:

Пробка топливного бака

Заводской номер: 11180-1103010-12 Количество на модель: 1

11180-1103010-12

580086

LADA

11180-1103010-12 11180110301012

Код: 580086

Артикул: 11180-1103010-12, 11180110301012

Производитель: LADA

Номер детали на чертеже:

Труба наливная в сборе

Заводской номер: 21214-1101054-53 Количество на модель: 1

21214-1101054-53

Номер детали на чертеже:

Труба наливная в сборе

Заводской номер: 21214-1101054-60 Количество на модель: 1

21214-1101054-60

Номер детали на чертеже:

Труба наливная в сборе

Заводской номер: 21214-1101054-62 Количество на модель: 1

21214-1101054-62

Номер детали на чертеже:

Труба наливная в сборе

Заводской номер: 21214-1101054-61 Количество на модель: 1

21214-1101054-61

Номер детали на чертеже:

Труба наливная в сборе

Заводской номер: 21214-1101054-52 Количество на модель: 1

21214-1101054-52

Номер детали на чертеже:

Труба наливная

Заводской номер: 21214-1101060-50 Количество на модель: 1

21214-1101060-50

Номер детали на чертеже:

Труба наливная

Заводской номер: 21214-1101060-41 Количество на модель: 1

21214-1101060-41

Номер детали на чертеже:

Хомут винтовой

Заводской номер: 21080-1300080-61 Количество на модель: 2

21080-1300080-61

Номер детали на чертеже:

Хомут винтовой

Заводской номер: 21080-1300080-60 Количество на модель: 2

21080-1300080-60

Номер детали на чертеже:

Шланг

Заводской номер: 21214-1101080-30 Количество на модель: 1

21214-1101080-30

Номер детали на чертеже:

Шланг

Заводской номер: 21214-1101080-31 Количество на модель: 1

21214-1101080-31

Номер детали на чертеже:

Хомут винтовой

Заводской номер: 21080-1101400-00 Количество на модель: 2

21080-1101400-00

Номер детали на чертеже:

Хомут винтовой в сборе

Заводской номер: 21080-1101400-01 Количество на модель: 2

21080-1101400-01

Номер детали на чертеже:

Шланг 230 мм

Заводской номер: 21214-1101070-01 Количество на модель: 1

21214-1101070-01

Номер детали на чертеже:

Шланг соединительный

Заводской номер: 21214-1101070-00 Количество на модель: 1

21214-1101070-00

A161. Привод вспомогательных агрегатов LADA 4x4 Urban A210. Трубопроводы топливные LADA 4x4 Urban

Вернуться в раздел каталога

Номер	00001-0060433-21
Наименование	Болт М8х18
Кол-во на "Количество;"	4
Модель	00001
Подгруппа	Тент открытого кузова
Порядковый номер детали	433
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	00001-0011981-73
Наименование	Шайба 8 пружинная коническая
Кол-во на "Количество;"	4
Модель	00001
Подгруппа	Cистема питания двигателя
Порядковый номер детали	981
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	21214-1101010-70
Наименование	Бак топливный в сборе
Кол-во на "Количество;"	1
Модель	21214
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	010
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	21214-1101010-61
Наименование	Бак топливный в сборе
Кол-во на "Количество;"	1
Модель	21214
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	010
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	00001-0007940-11
Наименование	Гайка М4 низкая
Кол-во на "Количество;"	9
Модель	00001
Подгруппа	0007
Порядковый номер детали	940
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
