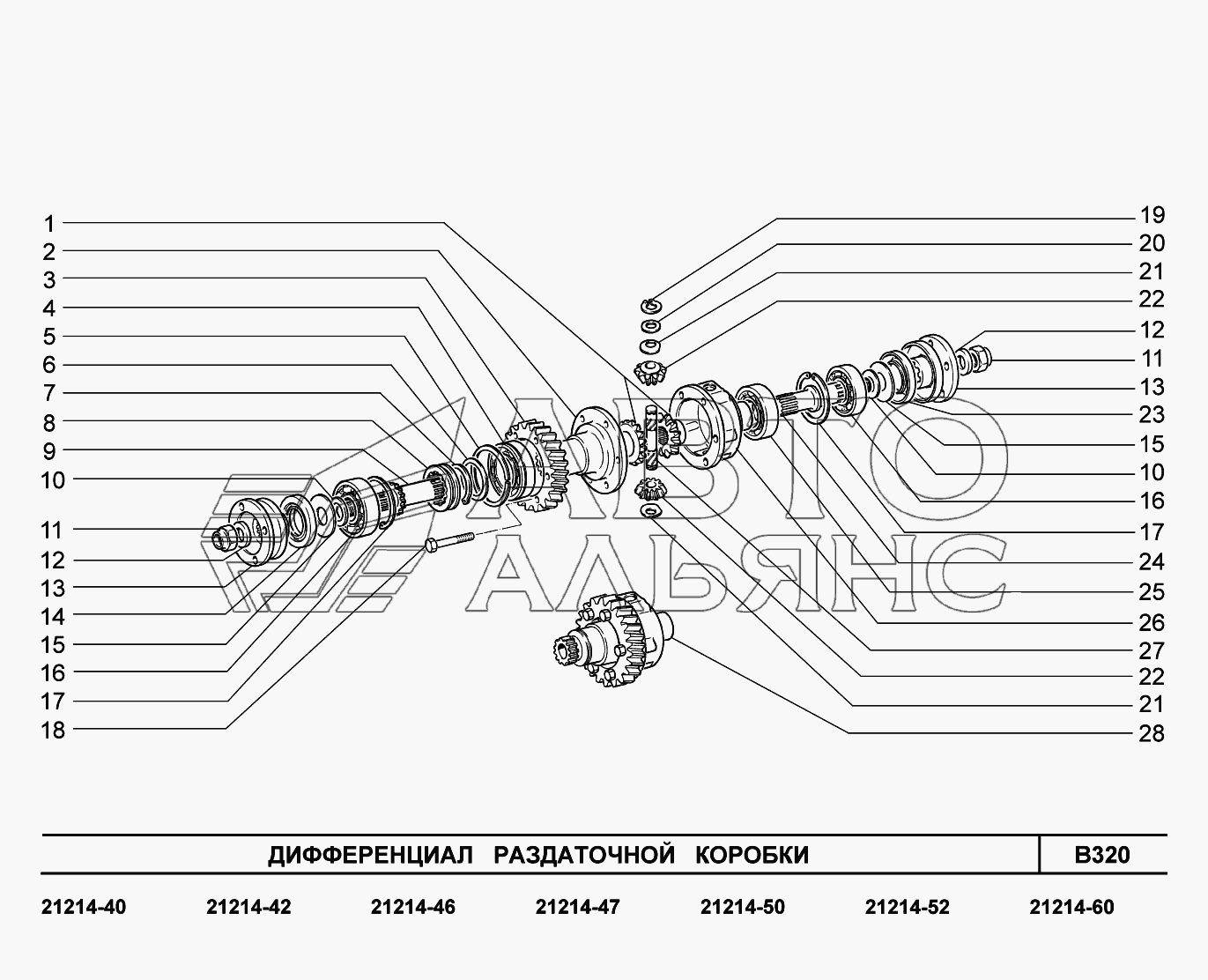

B320. Дифференциал раздаточной коробки Lada 4x4 Urban. Каталог 2015г.

B311. Шестерни раздаточной коробки Lada 4x4 Urban B330. Привод управления раздаточной коробкой Lada 4x4 Urban

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шестерня полуоси заднего моста

Заводской номер: 21230-2403050-00 Количество на модель: 2

21230-2403050-00

2

2

Номер детали на чертеже:

2

Корпус дифференциала передний

Заводской номер: 21230-1802162-00 Количество на модель: 1

21230-1802162-00

1

3

Номер детали на чертеже:

3

Шестерня ведомая

Заводской номер: 21213-1802180-00 Количество на модель: 1

21213-1802180-00

1

4

Номер детали на чертеже:

4

Подшипник дифференциала передний

Заводской номер: 21213-1802168-00 Количество на модель: 1

21213-1802168-00

1

4

Номер детали на чертеже:

4

Подшипник качения (обзначение ГПЗ - В6-50209АК5УШ1)

Заводской номер: 21213-1802168-01 Количество на модель: 1

21213-1802168-01

1

Раскрыть цены

002280

50209 (6209N) 52-1701032-02

Артикул: 50209 (6209N)

Производитель:

706971

ГПЗ

50209 (6209N) 52-1701032-02

Артикул: 50209 (6209N)

Производитель: ГПЗ

171509

50209 (6209N)/ES6209 ES6209, 52-1701032-02

Артикул: 50209 (6209N)/ES6209

Производитель:

858051

ГАЗ

50209 (6209N) .50209А2, 52-1701032-02

Артикул: 50209 (6209N)

Производитель: ГАЗ

4

Номер детали на чертеже:

4

Подшипник

Заводской номер: 21213-1802168-02 Количество на модель: 1

21213-1802168-02

1

5

Номер детали на чертеже:

5

Кольцо установочное

Заводской номер: 21210-1802169-00 Количество на модель: 1

21210-1802169-00

1

6

Номер детали на чертеже:

6

Шайба пружинная

Заводской номер: 21210-1802172-00 Количество на модель: 1

21210-1802172-00

1

7

Номер детали на чертеже:

7

Кольцо 45 стопорное

Заводской номер: 00001-0010690-76 Количество на модель: 1

00001-0010690-76

1

8

Номер детали на чертеже:

8

Муфта блокировки

Заводской номер: 21210-1802148-00 Количество на модель: 1

21210-1802148-00

1

9

Номер детали на чертеже:

9

Вал привода переднего моста

Заводской номер: 21210-1802110-00 Количество на модель: 1

21210-1802110-00

1

10

Номер детали на чертеже:

10

Кольцо упорное

Заводской номер: 21210-1802210-00 Количество на модель: 2

21210-1802210-00

2

Раскрыть цены

140479

LADA

21210-1802210-00 21210180221000, 2121-1802210

Артикул: 21210-1802210-00

Производитель: LADA

11

Номер детали на чертеже:

11

Гайка М16х1,5 самоконтрящаяся

Заводской номер: 00001-0025749-21 Количество на модель: 2

00001-0025749-21

2

Раскрыть цены

040152

00001-0025749-21 12574921

Артикул: 00001-0025749-21

Производитель:

558074

БЕЛЗАН

00001-0025749-21 12574921

Артикул: 00001-0025749-21

Производитель: БЕЛЗАН

12

Номер детали на чертеже:

12

Шайба

Заводской номер: 21010-2201106-01 Количество на модель: 2

21010-2201106-01

2

Раскрыть цены

014313

LADA

21010-2201106-01 21010220110601, 2101-2201106-01

Артикул: 21010-2201106-01

Производитель: LADA

13

Номер детали на чертеже:

13

Фланец

Заводской номер: 21230-2201100-00 Количество на модель: 2

21230-2201100-00

2

14

Номер детали на чертеже:

14

Сальник

Заводской номер: 21230-1802120-20 Количество на модель: 1

21230-1802120-20

1

Раскрыть цены

963734

CORTECO

12011293B

Артикул: 12011293B

Производитель: CORTECO

15

Номер детали на чертеже:

15

Маслоотражатель

Заводской номер: 21210-1802275-00 Количество на модель: 2

21210-1802275-00

2

16

Номер детали на чертеже:

16

Подшипник вала привода переднего моста

Заводской номер: 21214-1802208-00 Количество на модель: 2

21214-1802208-00

2

Раскрыть цены

574473

21214-1802208

Артикул: 21214-1802208

Производитель:

17

Номер детали на чертеже:

17

Кольцо 52 стопорное

Заводской номер: 00001-0010605-76 Количество на модель: 2

00001-0010605-76

2

18

Номер детали на чертеже:

18

Болт М10х1,25х45 самоконтрящийся

Заводской номер: 00001-0042339-30 Количество на модель: 6

00001-0042339-30

6

Раскрыть цены

040005

14233930

Артикул: 14233930

Производитель:

19

Номер детали на чертеже:

19

Кольцо упорное 16

Заводской номер: 00001-0010664-76 Количество на модель: 2

00001-0010664-76

2

Раскрыть цены

006435

11066476

Артикул: 11066476

Производитель:

20

Номер детали на чертеже:

20

Шайба пружинная оси саттелитов

Заводской номер: 21210-1802157-10 Количество на модель: 1

21210-1802157-10

1

21

Номер детали на чертеже:

21

Шайба упорная

Заводской номер: 21210-1802161-00 Количество на модель: 2

21210-1802161-00

2

Раскрыть цены

005769

2121-1802161

Артикул: 2121-1802161

Производитель:

22

Номер детали на чертеже:

22

Саттелит дифференциала

Заводской номер: 21010-2403055-01 Количество на модель: 2

21010-2403055-01

2

Раскрыть цены

003929

Тольятти

2101-2403055 21010240305500

Артикул: 2101-2403055

Производитель: Тольятти

23

Номер детали на чертеже:

23

Сальник

Заводской номер: 21230-1802216-20 Количество на модель: 1

21230-1802216-20

1

24

Номер детали на чертеже:

24

Вал привода заднего моста

Заводской номер: 21210-1802186-00 Количество на модель: 1

21210-1802186-00

1

Раскрыть цены

000344

LADA

21210-1802186-00 21210180218600, 2121-1802186

Артикул: 21210-1802186-00

Производитель: LADA

25

Номер детали на чертеже:

25

Подшипник качения (обзначение ГПЗ - В6-209АК5УШ1)

Заводской номер: 21213-1802189-01 Количество на модель: 1

21213-1802189-01

1

Раскрыть цены

704144

ГПЗ

209 (6209) 21213-1802189

Артикул: 209 (6209)

Производитель: ГПЗ

002281

209 (6209) 21213-1802189

Артикул: 209 (6209)

Производитель:

806052

ЗЗГТ

11-0007025-001 АА-7025

Артикул: 11-0007025-001

Производитель: ЗЗГТ

25

Номер детали на чертеже:

25

Подшипник дифференциала задний

Заводской номер: 21213-1802189-00 Количество на модель: 1

21213-1802189-00

1

Раскрыть цены

704144

ГПЗ

209 (6209) 21213-1802189

Артикул: 209 (6209)

Производитель: ГПЗ

002281

209 (6209) 21213-1802189

Артикул: 209 (6209)

Производитель:

806052

ЗЗГТ

11-0007025-001 АА-7025

Артикул: 11-0007025-001

Производитель: ЗЗГТ

25

Номер детали на чертеже:

25

Подшипник

Заводской номер: 21213-1802189-02 Количество на модель: 1

21213-1802189-02

1

Раскрыть цены

704144

ГПЗ

209 (6209) 21213-1802189

Артикул: 209 (6209)

Производитель: ГПЗ

002281

209 (6209) 21213-1802189

Артикул: 209 (6209)

Производитель:

806052

ЗЗГТ

11-0007025-001 АА-7025

Артикул: 11-0007025-001

Производитель: ЗЗГТ

26

Номер детали на чертеже:

26

Корпус дифференциала задний

Заводской номер: 21230-1802163-00 Количество на модель: 1

21230-1802163-00

1

27

Номер детали на чертеже:

27

Ось сателлитов дифференциала

Заводской номер: 21210-1802160-10 Количество на модель: 1

21210-1802160-10

1

28

Номер детали на чертеже:

28

Дифференциал в сборе

Заводской номер: 21230-1802150-00 Количество на модель: 1

21230-1802150-00

1
