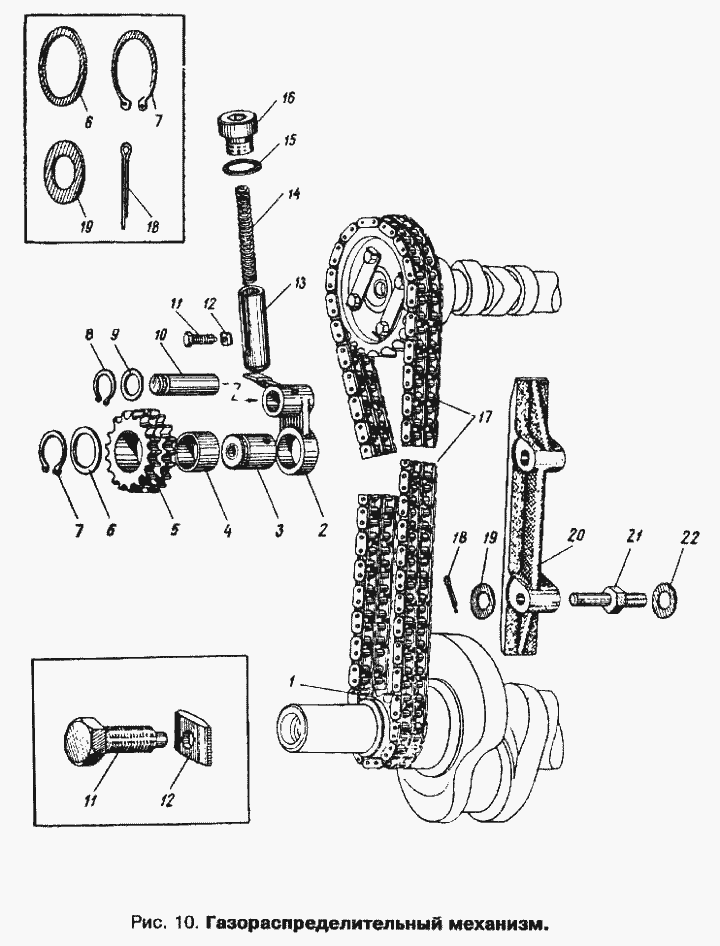

Газораспределительный механизм (Часть 1) Москвич 412

Коленчатый вал, вкладыши коренных подшипников и маховик Москвич 412 Газораспределительный механизм (Часть 2) Москвич 412

Вид отображения:

Детали справа

По ширине экрана

412-1006068

412-1006057

412-1006045

412-1006066

412-1006051

412-1006050

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Вставка (пята) плунжера натяжного устройства

Заводской номер: 412-1006068 Количество на модель: 1

412-1006068

1

Номер детали на чертеже:

Заглушка

Заводской номер: 412-1006057 Количество на модель: 1

412-1006057

1

Номер детали на чертеже:

Звездочка натяжного устройства с втулкой в сборе

Заводской номер: 412-1006045 Количество на модель: 1

412-1006045

1

Номер детали на чертеже:

Плунжер натяжного устройства

Заводской номер: 412-1006066 Количество на модель: 1

412-1006066

1

Номер детали на чертеже:

Рычаг натяжного устройства с осью и заглушками в сборе

Заводской номер: 412-1006051 Количество на модель: 1

412-1006051

1

Номер детали на чертеже:

Рычаг натяжного устройства со звездочкой в сборе

Заводской номер: 412-1006050 Количество на модель: 1

412-1006050

1

1

Номер детали на чертеже:

1

Звездочка коленчатого вала, распределительная

Заводской номер: 412-1005030 Количество на модель: 1

412-1005030

1

2

Номер детали на чертеже:

2

Рычаг натяжного устройства

Заводской номер: 412-1006052 Количество на модель: 1

412-1006052

1

3

Номер детали на чертеже:

3

Ось звездочки натяжного устройства

Заводской номер: 412-1006053 Количество на модель: 1

412-1006053

1

4

Номер детали на чертеже:

4

Втулка звездочки натяжного устройства

Заводской номер: 412-1006047 Количество на модель: 1

412-1006047

1

5

Номер детали на чертеже:

5

Звездочка натяжного устройства

Заводской номер: 412-1006046 Количество на модель: 1

412-1006046

1

6

Номер детали на чертеже:

6

Шайба специальная, плоская

Заводской номер: 365143-П Количество на модель: 1

365143-П

1

7

Номер детали на чертеже:

7

Кольцо пружинное, упорное

Заводской номер: 366561-П Количество на модель: 1

366561-П

1

8

Номер детали на чертеже:

8

Кольцо пружинное, упорное

Заводской номер: 366560-П Количество на модель: 1

366560-П

1

9

Номер детали на чертеже:

9

Шайба специальная, плоская

Заводской номер: 365144-П Количество на модель: 1

365144-П

1

10

Номер детали на чертеже:

10

Ось рычага натяжного устройства

Заводской номер: 412-1006056 Количество на модель: 1

412-1006056

1

11

Номер детали на чертеже:

11

Болт стопорный

Заводской номер: 360129-П29 Количество на модель: 1

360129-П29

1

12

Номер детали на чертеже:

12

Пластина прижимная плунжера натяжного устройства

Заводской номер: 412-1006075 Количество на модель: 1

412-1006075

1

13

Номер детали на чертеже:

13

Плунжер натяжного устройства с вставкой в сборе

Заводской номер: 412-1006064 Количество на модель: 1

412-1006064

1

14

Номер детали на чертеже:

14

Пружина натяжного устройства

Заводской номер: 412-1006070 Количество на модель: 1

412-1006070

1

15

Номер детали на чертеже:

15

Шайба специальная, плоская

Заводской номер: 365145-П Количество на модель: 1

365145-П

1

16

Номер детали на чертеже:

16

Пробка-заглушка

Заводской номер: 367102-П29 Количество на модель: 1

367102-П29

1

17

Номер детали на чертеже:

17

Цепь привода распределительного вала в сборе

Заводской номер: 412-1006040 Количество на модель: 1

412-1006040

1

003662

Не указан

412-1006040Д 412-1006040

Код: 003662

Артикул: 412-1006040Д, 412-1006040

Производитель: Не указан

18

Номер детали на чертеже:

18

Шплинт разводной

Заводской номер: 258011-П Количество на модель: 2

258011-П

2

040986

Не указан

258011-П

Код: 040986

Артикул: 258011-П,

Производитель: Не указан

19

Номер детали на чертеже:

19

Шайба

Заводской номер: 252004-П Количество на модель: 2

252004-П

2

20

Номер детали на чертеже:

20

Успокоитель цепи

Заводской номер: 412-1006078 Количество на модель: 1

412-1006078

1

003511

Не указан

412-1006078-01

Код: 003511

Артикул: 412-1006078-01,

Производитель: Не указан

21

Номер детали на чертеже:

21

Ось успокоителя цепи

Заводской номер: 412-1006080 Количество на модель: 2

412-1006080

2

22

Номер детали на чертеже:

22

Шайба

Заводской номер: 365142-П Количество на модель: 2

365142-П

2
