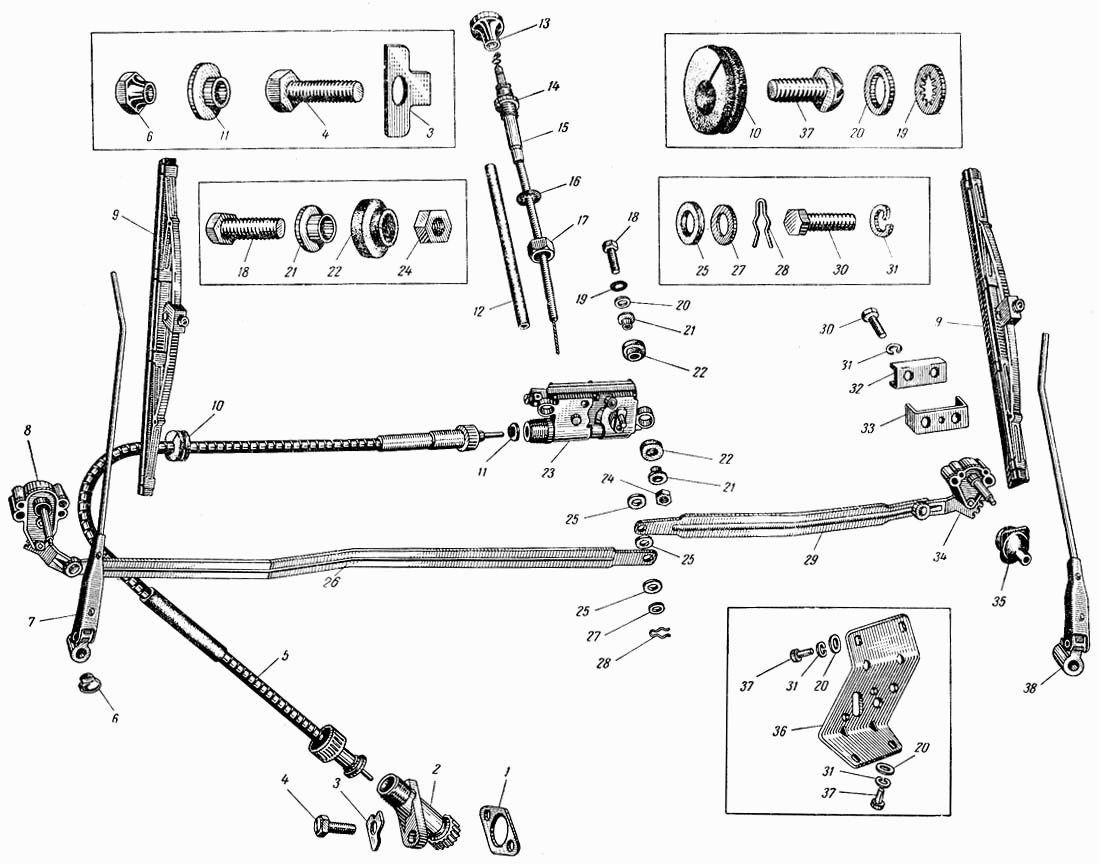

Стеклоочиститель и привод Москвич-407

Детали ветрового и заднего окна Москвич-407 Панель приборов Москвич-407

Вид отображения:

Детали справа

По ширине экрана

220077-П2

425-5205082

365-002-П8

425-5205320-А

425-5205321-А

425-5205322-Б

СЛ44-5205000

425-5205000

251084-П8

1

2

3

4

5

6

7

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

27

28

29

30

31

32

33

35

36

37

38

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Винт крепления передней стойки рамки окна передней двери

Заводской номер: 220077-П2 Количество на модель: 1

220077-П2

1

Номер детали на чертеже:

Шестерня привода стеклоочистителя ведомая

Заводской номер: 425-5205082 Количество на модель: 1

425-5205082

1

Номер детали на чертеже:

Шайба тяги включения стеклоочистителя упорная

Заводской номер: 365-002-П8 Количество на модель: 1

365-002-П8

1

Номер детали на чертеже:

Тяга включения стеклоочистителя с оболочкой в сборе

Заводской номер: 425-5205320-А Количество на модель: 1

425-5205320-А

1

Номер детали на чертеже:

Тяга включения стеклоочистителя в сборе

Заводской номер: 425-5205321-А Количество на модель: 1

425-5205321-А

1

Номер детали на чертеже:

Тяга включения стеклоочистителя

Заводской номер: 425-5205322-Б Количество на модель: 1

425-5205322-Б

1

Номер детали на чертеже:

Стеклоочиститель в сборе (комплект)

Заводской номер: СЛ44-5205000 Количество на модель: 1

СЛ44-5205000

1

Номер детали на чертеже:

Стеклоочиститель в сборе (комплект)

Заводской номер: 425-5205000 Количество на модель: 1

425-5205000

1

Номер детали на чертеже:

Гайка

Заводской номер: 251084-П8 Количество на модель: 1

251084-П8

1

1

Номер детали на чертеже:

1

Прокладка привода стеклоочистителя

Заводской номер: 420-5205077 Количество на модель: 1

420-5205077

1

2

Номер детали на чертеже:

2

Привод стеклоочистителя в сборе

Заводской номер: 425-5205075 Количество на модель: 1

425-5205075

1

3

Номер детали на чертеже:

3

Шайба замковая

Заводской номер: 365325-П15 Количество на модель: 2

365325-П15

2

4

Номер детали на чертеже:

4

Болт крепления крышки распределительных шестерен к блоку длинный

Заводской номер: 201457-П2 Количество на модель: 2

201457-П2

2

5

Номер детали на чертеже:

5

Гибкий вал привода стеклоочистителя с оболочкой в сборе ГВ43-5205600

Заводской номер: 425-5205065 Количество на модель: 1

425-5205065

1

6

Номер детали на чертеже:

6

Гайка крепления рычага щетки к ведомому валику редуктора

Заводской номер: СЛ44-5205245 Количество на модель: 2

СЛ44-5205245

2

7

Номер детали на чертеже:

7

Рычаг щетки с головкой в сборе правый

Заводской номер: СЛ44-520540 Количество на модель: 1

СЛ44-520540

1

7

Номер детали на чертеже:

7

Рычаг щетки с головкой в сборе правый

Заводской номер: 425-5205046 Количество на модель: 1

425-5205046

1

8

Номер детали на чертеже:

8

Редуктор щетки стеклоочистителя с тягой в сборе правый

Заводской номер: 425-5205270 Количество на модель: 1

425-5205270

1

9

Номер детали на чертеже:

9

Коромысло со щеткой в сборе

Заводской номер: 425-5205041 Количество на модель: 2

425-5205041

2

9

Номер детали на чертеже:

9

Коромысло со щеткой в сборе

Заводской номер: СЛ44-5205505 Количество на модель: 2

СЛ44-5205505

2

10

Номер детали на чертеже:

10

Втулка вала уплотнительная

Заводской номер: 400-3802035 Количество на модель: 1

400-3802035

1

11

Номер детали на чертеже:

11

Втулка наконечника гибкого вала стеклоочистителя опорная

Заводской номер: 425-5205257 Количество на модель: 1

425-5205257

1

12

Номер детали на чертеже:

12

Трубка оболочки тяги включения стеклоочистителя, защитная

Заводской номер: 425-5205345 Количество на модель: 1

425-5205345

1

13

Номер детали на чертеже:

13

Ручка тяги включения стеклоочистителя

Заводской номер: 402-1108105 Количество на модель: 1

402-1108105

1

14

Номер детали на чертеже:

14

Кольцо оболочки тяги включения стеклоочистителя упорное

Заводской номер: 400-1108117-Б1 Количество на модель: 1

400-1108117-Б1

1

15

Номер детали на чертеже:

15

Оболочка тяги включения стеклоочистителя в сборе

Заводской номер: 425-5205330 Количество на модель: 1

425-5205330

1

16

Номер детали на чертеже:

16

Шайба пружинная

Заводской номер: 252177-П2 Количество на модель: 1

252177-П2

1

17

Номер детали на чертеже:

17

Гайка крепления привода замка капота

Заводской номер: 362056-П2 Количество на модель: 1

362056-П2

1

18

Номер детали на чертеже:

18

Болт крепления переднего крыла к кузову нижний

Заводской номер: 201422-П2 Количество на модель: 2

201422-П2

2

19

Номер детали на чертеже:

19

Шайба пружинная зубчатая

Заводской номер: 252174-П2 Количество на модель: 2

252174-П2

2

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 252004-П2 Количество на модель: 2

252004-П2

2

21

Номер детали на чертеже:

21

Втулка амортизатора крепления редуктора стеклоочистителя распорная

Заводской номер: 425-5205218 Количество на модель: 4

425-5205218

4

22

Номер детали на чертеже:

22

Втулка крепления редуктора стеклоочистителя амортизаторная

Заводской номер: 425-5205216 Количество на модель: 4

425-5205216

4

23

Номер детали на чертеже:

23

Редуктор стеклоочистителя с механизмом останова в сборе

Заводской номер: 425-5205100 Количество на модель: 1

425-5205100

1

24

Номер детали на чертеже:

24

Гайка

Заводской номер: 250764-П8 Количество на модель: 2

250764-П8

2

25

Номер детали на чертеже:

25

Шайба тяг привода и пальца кривошипа редуктора смазочная

Заводской номер: 425-5205020 Количество на модель: 3

425-5205020

3

27

Номер детали на чертеже:

27

Шайба крепления тяг к кривошипу редуктора специальная

Заводской номер: 425-5205048 Количество на модель: 1

425-5205048

1

28

Номер детали на чертеже:

28

Шплинт крепления тяг к кривошипу редуктора пружинный

Заводской номер: 425-5205022 Количество на модель: 1

425-5205022

1

29

Номер детали на чертеже:

29

Редуктор щетки стеклоочистителя с тягой в сборе левый

Заводской номер: 425-5205271 Количество на модель: 1

425-5205271

1

30

Номер детали на чертеже:

30

Болт крепления редуктора щетки стеклоочистителя

Заводской номер: 201425-П2 Количество на модель: 4

201425-П2

4

31

Номер детали на чертеже:

31

Шайба пружинная

Заводской номер: 252154-П2 Количество на модель: 4

252154-П2

4

689527

УРАЛ АЗ АО

252154-П2 252154 П2

Код: 689527

Артикул: 252154-П2, 252154 П2

Производитель: УРАЛ АЗ АО

040293

DIN127 252154-П2

Код: 040293

Артикул: DIN127, 252154-П2

Производитель:

749302

DIN127 252154-П2

Код: 749302

Артикул: DIN127, 252154-П2

Производитель:

743001

МЕТИЗНЫЙ ДВОР

DIN127 4607173902696, 252154-П2

Код: 743001

Артикул: DIN127, 4607173902696, 252154-П2

Производитель: МЕТИЗНЫЙ ДВОР

32

Номер детали на чертеже:

32

Усилитель внутренней панели и передка под кронштейн

Заводской номер: 425-5205292-А Количество на модель: 2

425-5205292-А

2

33

Номер детали на чертеже:

33

Кронштейн крепления редуктора щетки стеклоочистителя

Заводской номер: 425-5205290-А Количество на модель: 2

425-5205290-А

2

35

Номер детали на чертеже:

35

Уплотнитель ведомого валика редуктора щетки

Заводской номер: 425-5205049 Количество на модель: 2

425-5205049

2

36

Номер детали на чертеже:

36

Кронштейн крепления редуктора стеклоочистителя

Заводской номер: 425-5205063-Б Количество на модель: 1

425-5205063-Б

1

37

Номер детали на чертеже:

37

Болт крепления кронштейна

Заводской номер: 201417-П8 Количество на модель: 4

201417-П8

4

38

Номер детали на чертеже:

38

Рычаг щетки с головкой в сборе левый

Заводской номер: 425-5205043 Количество на модель: 1

425-5205043

1

38

Номер детали на чертеже:

38

Рычаг щетки с головкой в сборе левый

Заводской номер: СЛ44-5205570 Количество на модель: 1

СЛ44-5205570

1
