Усилитель тормоза вакуумный Москвич-2140. Каталог 1998г.

Управление стояночным тормозом и выключатель контрольный лампы Москвич-2140 Сигнальное устройство в гидроприводе тормозов Москвич-2140

Вид отображения:

Детали справа

По ширине экрана

412-3510010

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

26

27

28

29

30

31

32

33

34

35

36

37

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

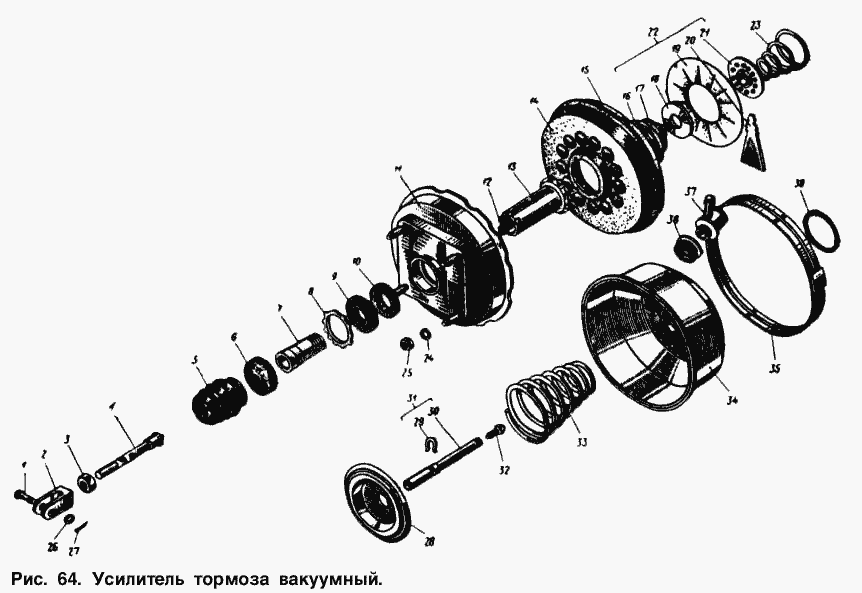

Усилитель вакуумный тормоза в сборе

Заводской номер: 412-3510010 Количество на модель: 1

412-3510010

1

1

Номер детали на чертеже:

1

Палец толкателя М8х25

Заводской номер: 260034-29 Количество на модель: 1

260034-29

1

2

Номер детали на чертеже:

2

Вилка толкателя поршня главного цилиндра

Заводской номер: 408-3505064 Количество на модель: 1

408-3505064

1

3

Номер детали на чертеже:

3

Гайка М8

Заводской номер: 250510-29 Количество на модель: 1

250510-29

1

4

Номер детали на чертеже:

4

Толкатель поршня с опорой в сборе

Заводской номер: 412-3510028 Количество на модель: 1

412-3510028

1

5

Номер детали на чертеже:

5

Чехол защитный усилителя

Заводской номер: 412-3510066 Количество на модель: 1

412-3510066

1

6

Номер детали на чертеже:

6

Фильтр воздушный усилителя

Заводской номер: 412-3510076 Количество на модель: 1

412-3510076

1

7

Номер детали на чертеже:

7

Втулка прижимная опоры толкателя

Заводской номер: 412-3510030 Количество на модель: 1

412-3510030

1

8

Номер детали на чертеже:

8

Шайба стопорная уплотнительной манжеты

Заводской номер: 412-3510064 Количество на модель: 1

412-3510064

1

9

Номер детали на чертеже:

9

Манжета уплотнительная корпуса поршня

Заводской номер: 412-3510060 Количество на модель: 1

412-3510060

1

10

Номер детали на чертеже:

10

Кольцо направляющее поршня усилителя

Заводской номер: 412-3510062 Количество на модель: 1

412-3510062

1

11

Номер детали на чертеже:

11

Основание корпуса усилителя-в сборе

Заводской номер: 412-3510012 Количество на модель: 1

412-3510012

1

12

Номер детали на чертеже:

12

Винт регулировочный центрального клапана

Заводской номер: 412-3510056 Количество на модель: 1

412-3510056

1

13

Номер детали на чертеже:

13

Корпус поршня усилителя

Заводской номер: 412-3510048 Количество на модель: 1

412-3510048

1

14

Номер детали на чертеже:

14

Диафрагма поршня усилителя

Заводской номер: 412-3510038 Количество на модель: 1

412-3510038

1

15

Номер детали на чертеже:

15

Кольцо опорное диафрагмы поршня

Заводской номер: 412-3510042 Количество на модель: 1

412-3510042

1

16

Номер детали на чертеже:

16

Кольцо запорное диафрагмы поршня

Заводской номер: 412-3510040 Количество на модель: 1

412-3510040

1

17

Номер детали на чертеже:

17

Клапан центральный усилителя

Заводской номер: 412-3510023 Количество на модель: 1

412-3510023

1

18

Номер детали на чертеже:

18

Шайба опорная центрального клапана

Заводской номер: 412-3510025 Количество на модель: 1

412-3510025

1

19

Номер детали на чертеже:

19

Оболочка секторов опорного диска в сборе

Заводской номер: 412-3510022 Количество на модель: 1

412-3510022

1

20

Номер детали на чертеже:

20

Сектор опорного диска диафрагмы

Заводской номер: 412-3510018 Количество на модель: 12

412-3510018

12

21

Номер детали на чертеже:

21

Шайба фиксирующая секторов

Заводской номер: 412-3510024 Количество на модель: 1

412-3510024

1

22

Номер детали на чертеже:

22

Диск опорный диафрагмы поршня в сборе

Заводской номер: 412-3510016 Количество на модель: 1

412-3510016

1

23

Номер детали на чертеже:

23

Пружина возвратная сектора опорного диска

Заводской номер: 412-3510046 Количество на модель: 1

412-3510046

1

24

Номер детали на чертеже:

24

Шайба 8 пружинная

Заводской номер: 252135-29 Количество на модель: 4

252135-29

4

26

Номер детали на чертеже:

26

Шайба 8

Заводской номер: 252005-29 Количество на модель: 1

252005-29

1

27

Номер детали на чертеже:

27

Шплинт 3,2х20

Заводской номер: 258039-29 Количество на модель: 1

258039-29

1

28

Номер детали на чертеже:

28

Тарелка опорная диска диафрагмы

Заводской номер: 412-3510044 Количество на модель: 1

412-3510044

1

29

Номер детали на чертеже:

29

Скоба оси разжимного рычага

Заводской номер: 412-3510036 Количество на модель: 1

412-3510036

1

30

Номер детали на чертеже:

30

Шток усилителя поршня

Заводской номер: 412-3510052 Количество на модель: 1

412-3510052

1

31

Номер детали на чертеже:

31

Шток усилителя тормоза в сборе

Заводской номер: 412-3510050 Количество на модель: 1

412-3510050

1

32

Номер детали на чертеже:

32

Болт регулировочный штока

Заводской номер: 412-3510074-01 Количество на модель: 1

412-3510074-01

1

33

Номер детали на чертеже:

33

Пружина возвратная поршня

Заводской номер: 412-3510068 Количество на модель: 1

412-3510068

1

34

Номер детали на чертеже:

34

Крышка корпуса усилителя в сборе

Заводской номер: 412-3510014 Количество на модель: 1

412-3510014

1

35

Номер детали на чертеже:

35

Кольцо соединительное корпуса в сборе

Заводской номер: 412-3510071-10 Количество на модель: 1

412-3510071-10

1

36

Номер детали на чертеже:

36

Втулка уплотнительная обратного клапана

Заводской номер: 412-3510072 Количество на модель: 1

412-3510072

1

37

Номер детали на чертеже:

37

Клапан обратный в сборе

Заводской номер: 412-3562009 Количество на модель: 1

412-3562009

1

38

Номер детали на чертеже:

38

Кольцо уплотнительное крышки

Заводской номер: 412-3510088 Количество на модель: 1

412-3510088

1
