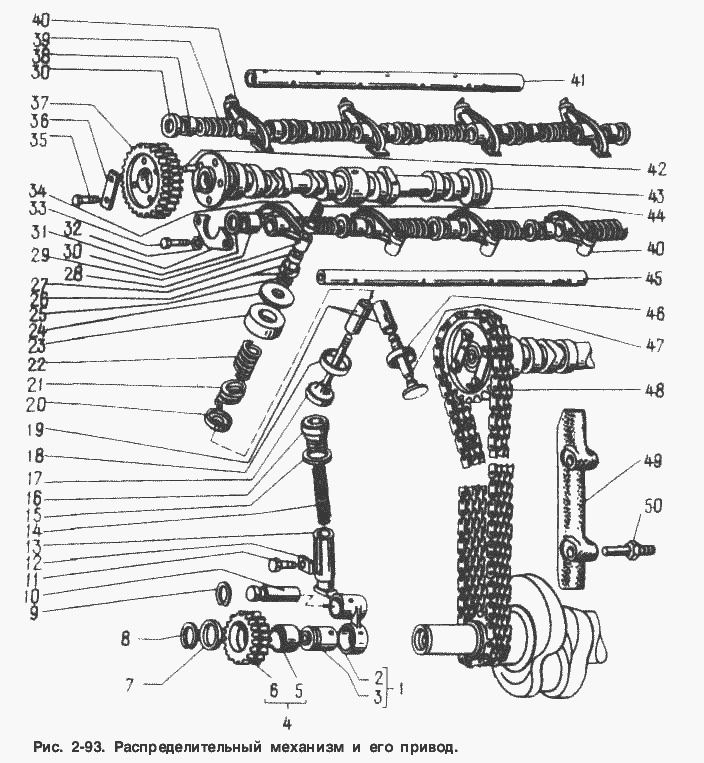

Распределительный механизм и его привод Москвич-2141. Каталог 1998г.

Коленчатый вал, вкладыши коренных подшипников и маховик Москвич-2141 Впускная труба и выпускной коллектор Москвич-2141

Вид отображения:

Детали справа

По ширине экрана

412-1007033-БР

3317.1007010-02

412-1007012-10

3317.1007082

3317.1007082-20

412-1007082-БР

412-1007080-БР

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Втулка клапана направляющая, увеличенная на 0,25 мм

Заводской номер: 412-1007033-БР Количество на модель:

412-1007033-БР

Номер детали на чертеже:

Клапан впускной

Заводской номер: 3317.1007010-02 Количество на модель:

3317.1007010-02

Номер детали на чертеже:

Клапан выпускной

Заводской номер: 412-1007012-10 Количество на модель:

412-1007012-10

Номер детали на чертеже:

Седло впускного клапана

Заводской номер: 3317.1007082 Количество на модель:

3317.1007082

Номер детали на чертеже:

Седло впускного клапана, увеличенное на 0,6 мм

Заводской номер: 3317.1007082-20 Количество на модель:

3317.1007082-20

Номер детали на чертеже:

Седло впускного клапана вставное увеличенное на 0,6 мм

Заводской номер: 412-1007082-БР Количество на модель:

412-1007082-БР

Номер детали на чертеже:

Седло выпускного клапана вставное увеличенное на 0,6 мм

Заводской номер: 412-1007080-БР Количество на модель:

412-1007080-БР

1

Номер детали на чертеже:

1

Рычаг натяжного устройства в сборе

Заводской номер: 412-1006051-10 Количество на модель:

412-1006051-10

2

Номер детали на чертеже:

2

Рычаг натяжного устройства

Заводской номер: 412-1006052-10 Количество на модель:

412-1006052-10

3

Номер детали на чертеже:

3

Ось звездочки натяжного устройства

Заводской номер: 412-1006053 Количество на модель:

412-1006053

4

Номер детали на чертеже:

4

Звездочка натяжного устройства в сборе

Заводской номер: 412-006045-10 Количество на модель:

412-006045-10

5

Номер детали на чертеже:

5

Втулка звездочки натяжного устройства

Заводской номер: 412-1006047 Количество на модель:

412-1006047

6

Номер детали на чертеже:

6

Звездочка натяжного устройства

Заводской номер: 412-1006046-10 Количество на модель:

412-1006046-10

7

Номер детали на чертеже:

7

Шайба 22

Заводской номер: 365143 Количество на модель:

365143

8

Номер детали на чертеже:

8

Кольцо 22 пружинное упорное

Заводской номер: 366561 Количество на модель:

366561

9

Номер детали на чертеже:

9

Кольцо 12 пружинное упорное

Заводской номер: 366560 Количество на модель:

366560

10

Номер детали на чертеже:

10

Ось рычага натяжного устройства

Заводской номер: 412-1006056 Количество на модель:

412-1006056

11

Номер детали на чертеже:

11

Болт М10х24 стопорный

Заводской номер: 360129-29 Количество на модель:

360129-29

12

Номер детали на чертеже:

12

Пластина прижимная плунжера

Заводской номер: 412-1006075-01 Количество на модель:

412-1006075-01

13

Номер детали на чертеже:

13

Плунжер натяжного устройства

Заводской номер: 412-1006066-01 Количество на модель:

412-1006066-01

14

Номер детали на чертеже:

14

Пружина натяжного устройства

Заводской номер: 412-1006070 Количество на модель:

412-1006070

15

Номер детали на чертеже:

15

Шайба 22

Заводской номер: 365145 Количество на модель:

365145

16

Номер детали на чертеже:

16

Пробка-заглушка М22х1,5

Заводской номер: 367102-29 Количество на модель:

367102-29

17

Номер детали на чертеже:

17

Клапан впускной

Заводской номер: 412-1007010-02 Количество на модель:

412-1007010-02

18

Номер детали на чертеже:

18

Седло впускного клапана

Заводской номер: 412-1007082-01 Количество на модель:

412-1007082-01

19

Номер детали на чертеже:

19

Втулка клапана направляющая

Заводской номер: 412-1007033 Количество на модель:

412-1007033

20

Номер детали на чертеже:

20

Шайба пружины клапана опорная

Заводской номер: 408-1007030 Количество на модель:

408-1007030

21

Номер детали на чертеже:

21

Пружина клапана наружная

Заводской номер: 412-1007020-02 Количество на модель:

412-1007020-02

22

Номер детали на чертеже:

22

Пружина клапана внутренняя

Заводской номер: 412-1007021-02 Количество на модель:

412-1007021-02

23

Номер детали на чертеже:

23

Колпак клапана маслозащитный

Заводской номер: 412-1007014 Количество на модель:

412-1007014

24

Номер детали на чертеже:

24

Тарелка пружины клапана

Заводской номер: 412-1007025 Количество на модель:

412-1007025

25

Номер детали на чертеже:

25

Шайба тарелки пружин клапана уплотнительная

Заводской номер: 412-1007027 Количество на модель:

412-1007027

091080

412-1007027

Код: 091080

Артикул: 412-1007027,

Производитель:

26

Номер детали на чертеже:

26

Сухарь клапана

Заводской номер: 412-1007028-01 Количество на модель:

412-1007028-01

003315

412-1007028

Код: 003315

Артикул: 412-1007028,

Производитель:

27

Номер детали на чертеже:

27

Наконечник стержня клапана

Заводской номер: 412-1007017 Количество на модель:

412-1007017

28

Номер детали на чертеже:

28

Коромысло клапана

Заводской номер: 412-1007146 Количество на модель:

412-1007146

001254

412-1007146

Код: 001254

Артикул: 412-1007146,

Производитель:

29

Номер детали на чертеже:

29

Втулка коромысла клапана распорная большая

Заводской номер: 412-1007134 Количество на модель:

412-1007134

30

Номер детали на чертеже:

30

Шайба 16

Заводской номер: 365156 Количество на модель:

365156

31

Номер детали на чертеже:

31

Фланец распределительного вала упорный

Заводской номер: 412-1006018 Количество на модель:

412-1006018

32

Номер детали на чертеже:

32

Шайба 6 пружинная

Заводской номер: 252134 Количество на модель:

252134

33

Номер детали на чертеже:

33

Винт М6х20

Заводской номер: 222527 Количество на модель:

222527

34

Номер детали на чертеже:

34

Контргайка М8х1 регулировочного винта

Заводской номер: 362339 Количество на модель:

362339

35

Номер детали на чертеже:

35

Болт М6х14

Заводской номер: 201417 Количество на модель:

201417

36

Номер детали на чертеже:

36

Пластина стопорная болтов крепления ведомой звездочки распределительного вала

Заводской номер: 412-1006023 Количество на модель:

412-1006023

37

Номер детали на чертеже:

37

Звездочка распределительного вала ведомая

Заводской номер: 412-1006020-10 Количество на модель:

412-1006020-10

38

Номер детали на чертеже:

38

Втулка коромысла клапана распорная малая

Заводской номер: 412-1007136 Количество на модель:

412-1007136

39

Номер детали на чертеже:

39

Пружина поджимная коромысла

Заводской номер: 412-1007130 Количество на модель:

412-1007130

40

Номер детали на чертеже:

40

Коромысло клапана с болтом и контргайкой в сборе

Заводской номер: 412-1007140 Количество на модель:

412-1007140

41

Номер детали на чертеже:

41

Ось коромысел выпускных клапанов с заглушками в сборе

Заводской номер: 412-1007104 Количество на модель:

412-1007104

42

Номер детали на чертеже:

42

Штифт 8х10

Заводской номер: 361890 Количество на модель:

361890

43

Номер детали на чертеже:

43

Вал распределительный с штифтом и заглушками в сборе

Заводской номер: 412-1006010 Количество на модель:

412-1006010

44

Номер детали на чертеже:

44

Винт регулировочный коромысла

Заводской номер: 412-1007122 Количество на модель:

412-1007122

45

Номер детали на чертеже:

45

Ось коромысел впускных клапанов с заглушками в сборе

Заводской номер: 412-1007100 Количество на модель:

412-1007100

46

Номер детали на чертеже:

46

Седло выпускного клапана вставное

Заводской номер: 412-1007080 Количество на модель:

412-1007080

47

Номер детали на чертеже:

47

Клапан выпускной в сборе

Заводской номер: 412-1007012-11 Количество на модель:

412-1007012-11

48

Номер детали на чертеже:

48

Цепь привода вала в сборе

Заводской номер: 412-1006040-20 Количество на модель:

412-1006040-20

49

Номер детали на чертеже:

49

Успокоитель цепи

Заводской номер: 412-1006078-01 Количество на модель:

412-1006078-01

003511

412-1006078-01

Код: 003511

Артикул: 412-1006078-01,

Производитель:

50

Номер детали на чертеже:

50

Ось успокоителя цепи

Заводской номер: 412-1006080 Количество на модель:

412-1006080
